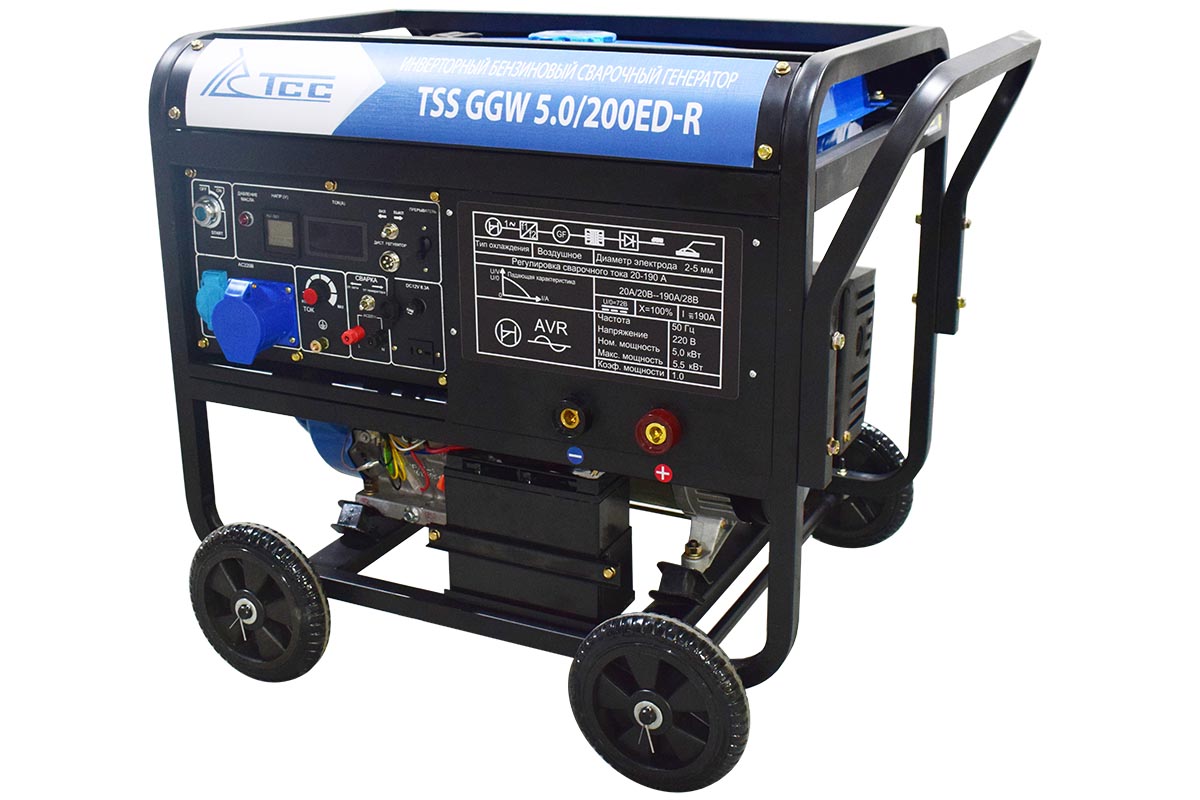

Бензиновый сварочный генератор TSS GGW 5.0/200ED-R однофазный генератор работающий на бензине и предназначен для проведения ручной дуговой сварки. Генератор собран по инверторной схеме. TSS GGW 5.0/200ED-R оснащен 4-х тактный бензиновым двигателем мощностью 9.2 кВт. Максимальная мощность модели составляет 5.5 кВт. Электростанция надежная и проста в эксплуатации. Тип запуска установки - электростарт. Сварочный генератор установлен на раму, оборудованную транспортировочными колесами. Для перемещения генератора предусмотрены удобные ручки. Бензиновый сварочный генератор TSS 5.0/200ED-R используется в сварочных работах для выработки электроэнергии в полевых условиях. Сварочный бензиновый генератор может использоваться и для подключения потребителей энергии. TSS 5.0/200ED-R проходит двойной контроль качества (проверка на производстве и проверка на складе ГК ТСС контроллером ОТК перед отгрузкой покупателю), который полностью исключает возможный заводской брак.
КЛЮЧЕВЫЕ ОСОБЕННОСТИ:
- В данной модели установлен тип генератора, где основная функция - выработка электроэнергии с максимальной мощностью 5,5 кВт., а постоянный ток для сварки - дополнительная функция.
- Двигатель - бензиновый, 4х-тактный, одноцилиндровый, с воздушным охлаждением. Моторесурс двигателя более 2000 моточасов. Все двигатели проходят предварительную обкатку перед установкой на генератор и полностью готовы к эксплуатации. Каждый двигатель имеет уникальный серийный номер.
- Альтернатор переменного тока однофазный, синхронный, щеточный. Альтернатор 100% медный, специального типа для проведения сварочных работ.
- Система AVR (Automatic Voltage Regulator) автоматического контроля напряжения - поддерживает заданное напряжение и гарантирует подачу качественного тока.
- Особо надежная конструкция Ручного Стартера гарантирует до 1500 запусков двигателя в ручном режиме.
- Аккумулятор мощностью 20 Ah и Встроенный Электростартер обеспечивают комфортный и легкий запуск двигателя с Ключа.
- Автоматическая Подзарядка Аккумулятора во время работы генератора.
- Встроенное Зарядное Устройство на 12 V размещено на панели управления и при помощи клемм позволяет заряжать сторонние аккумуляторы постоянным током 8,3 А. Предохранитель на 10 А от короткого замыкания.
- Металлический топливный бак увеличенного объема, оснащен Индикатором Уровня Топлива.
- Стабильная работа генератора при t° -15 + 40
- Складные ручки и большие Транспортировочные Колеса.
- Встроенная Защита от перегрузок предохраняет от избыточной нагрузки на альтернатор, а также исключает случаи перегрева при длительном использовании. Умная защита предохраняет генератор от короткого замыкания.
- Аварийный Останов по низкому уровню масла. На двигателе установлен Датчик Давления Масла с системой остановки двигателя в случае достижения минимального уровня масла. Продлевает срок службы и исключает снижение моторного ресурса по причине масляного голодания. При этом на панели управления загорается лампа сигнализирующая о низком уровне масла.
- Многофункциональный Дисплей отображает все основные параметры работы генератора: Силу Тока, Нагрузку, Напряжение, Частоту Тока, и Отработанные Мото-часы для своевременного технического обслуживания.
- Яркий Дисплей Сварочного Тока, позволяет четко настраивать и запоминать величину сварочного тока.
- Дистанционная Регулировка Сварочного Тока, создает дополнительныый комфорт при работе сварщика.
- Две розетки 230В/16А для подключения потребителей энергии.
- Рамная Конструкция разработана таким образом, что защищает все элементы генератора при транспортировке, сохраняя удобный доступ к узлам при проведении регламентных или ремонтных работ. Двигатель и альтернатор установлены на Виброгосящие Опоры.
- Сварочный ток с плавной регулировкой до 230 А позволяет производить продолжительную (ПВ-60%) сварку Электродом 4 мм, не перегружая и не перегревая генератор.
- Быстроразъемные Соединения сварочных кабелей такого же типа, как на сварочных источниках работающих от сети, позволяют подключать кабель сечением до 70мм.
- Рама, бак и все защитные элементы окрашены Методом Порошковой Окраски, которая предотвращает появление коррозии.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Род сварочного тока | постоянный |
| Сварочный ток, ампер | 20- 190 |
| Диаметр электрода, мм | 1.6-4.0 |
| ПВ (40°с), % | 60 |
| Электрическая мощность, кВт | 5.5 |
| Модель генератора | GT5.5KW-190 |
| Мощность номинальная, кВт | 5 |
| Мощность максимальная, кВт | 5.5 |
| Тип двигателя | бензиновый, 4-х тактный, ohv, одноцилиндровый |
| Модель двигателя | s420 |
| Мощность двигателя, кВт /л.с. | 8.5/11.5 |
| Рабочий объём двигателя (л) | 0,42 |
| Частота вращения коленвала (об/мин) | 3000 |
| Вид топлива | бензин |
| Расход топлива л/час | 1.7 |
| Объём топливного бака (л) | 25 |
| Рекомендуемый тип масла | 10W-30 |
| Система охлаждения | воздушная |
| Тип запуска | ручной/электростартер |
| Установленный аккумулятор AH/V | 20/12 |
| Блок зарядки АКБ | есть |
| Тип генератора | щеточный, самовозбуждающийся, синхронный, 2-х полюсной, медь 100% |
| Количество фаз | 1 |
| Коэффициент мощности | 1 |
| Напряжение (В) | 230 |
| Частота, Гц | 50 |
| Регулятор напряжения | AVR, электронный, автоматический |
| Приборы контроля | Вольтметр, частота, моточасы, уровень топлива, датчик низкого давления масла |
| Дисплей сварочного тока | есть |
| Дистанционная регулировка тока | есть |
| Автомат защиты | есть |
| Предпусковой подогреватель | нет |
| Останов по низкому давлению масла | есть |
| Количество розеток 220в | 230В/16А, 230В/32А |
| Выход 12v (ампер) | 8.3 |
| Исполнение | открытое |
| Уровень шума (DB/7м) | 74 |
| Степень защиты | IP23 |
| Комплектация | Колеса, КЗ, ЭД, инструмент, масленка, 2 сетевые вилки |
| Масса, кг | 98 |
| Габаритные размеры, мм | 710x550x550 |

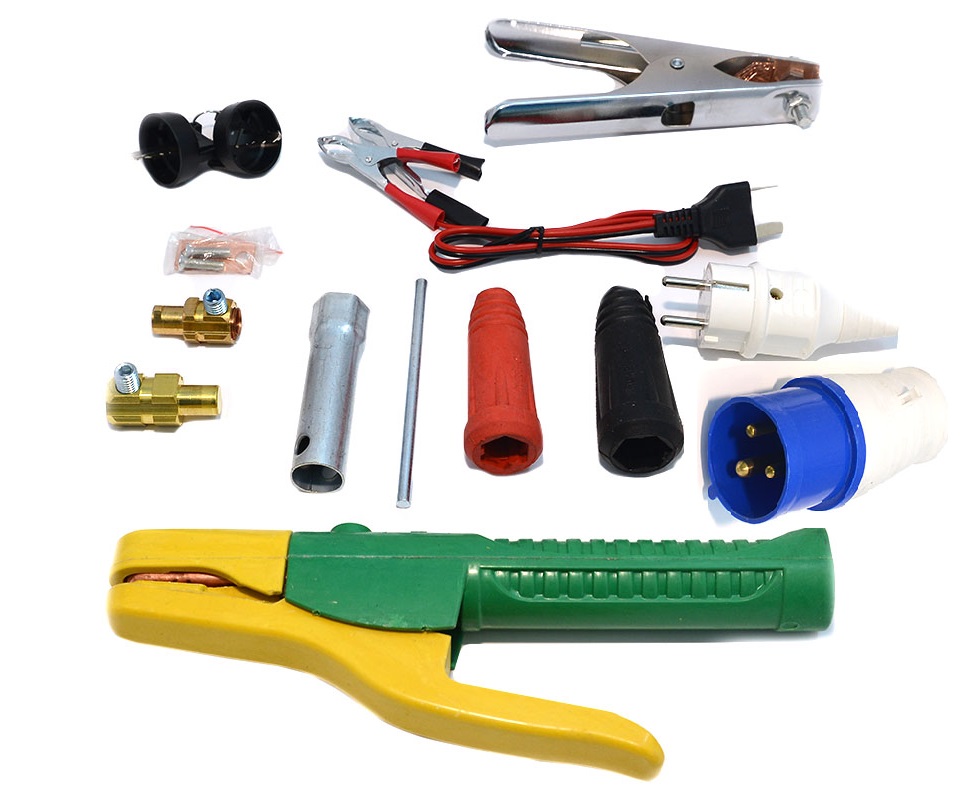

КОМПЛЕКТ ПОСТАВКИ:
- Сварочный генератор
- Клемма заземления
- Держатель электрода
- Транспортировочные колеса
- Кабельные штекеры
- Комплект инструмента
- Руководство по эксплуатации
- Гарантийный талон
Оборудование изготовлено в соответствии с требованиями Европейского стандарта EN 60974-1:2012 к конструкции и безопасности источников питания дуговой сварки. Соответствует требованиям технического регламента Таможенного Союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств». ГАРАНТИЯ 12 МЕСЯЦЕВ ИЛИ 1000 МОТОЧАСОВ
