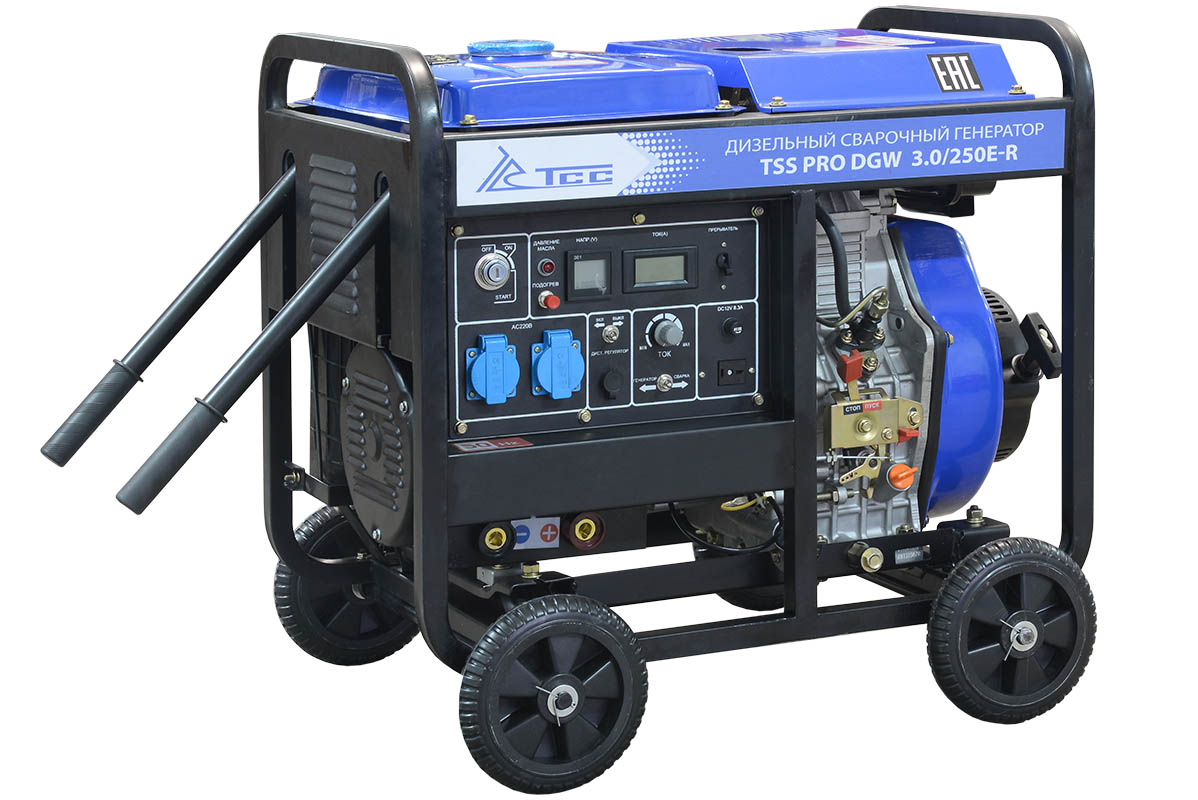

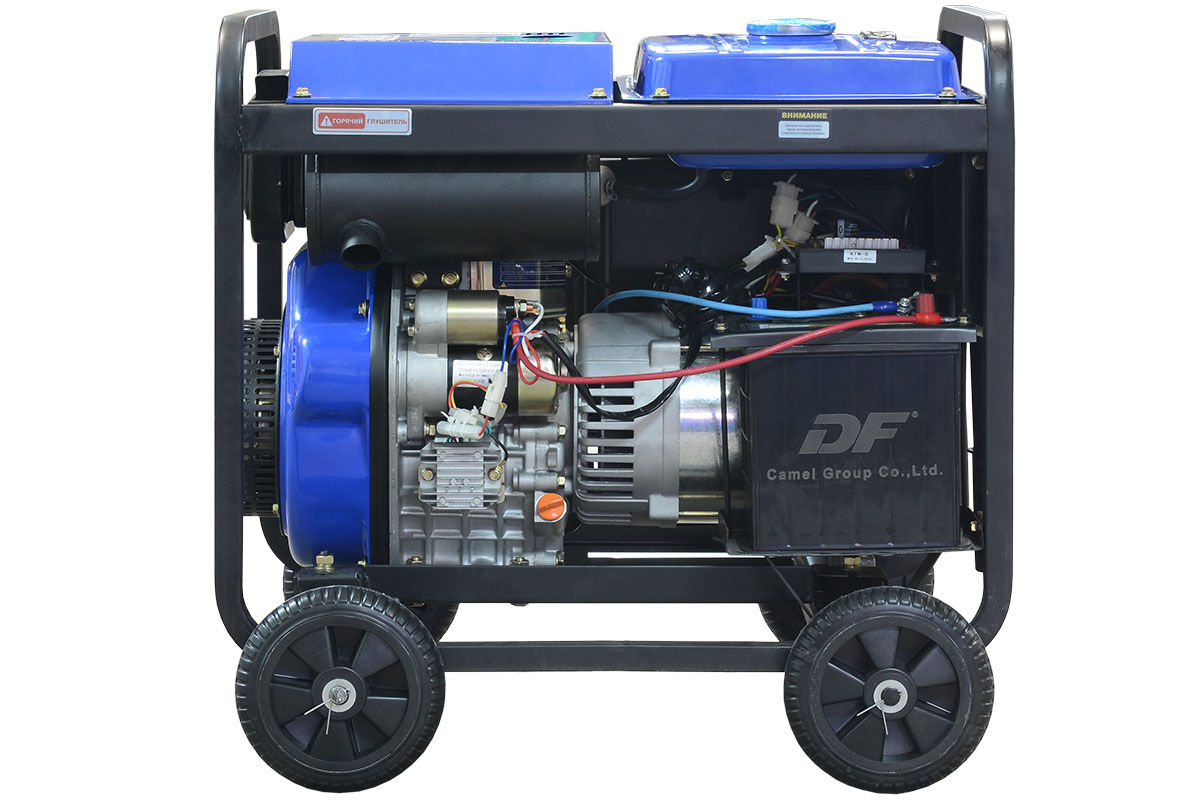

Дизельный сварочный генератор TSS PRO DGW 3.0/250E-R однофазный генератор работающий на дизели и предназначен для проведения ручной дуговой сварки. TSS PRO DGW 3.0/250E-R оснащен 4-х тактный дизельным двигателем. Максимальная мощность модели составляет 5.5 кВт. Электростанция надежная и проста в эксплуатации. Тип запуска установки - электростарт. Сварочный генератор установлен на раму, оборудованную транспортировочными колесами и закрытый шумозащитным кожухом. Дизельный сварочный генератор TSS PRO DGW 3.0/250E-R используется в сварочных работах и для выработки электроэнергии в полевых условиях. Сварочный дизельный генератор может использоваться и для подключения потребителей энергии. TSS PRO DGW 3.0/250E-R проходит двойной контроль качества (проверка на производстве и проверка на складе ГК ТСС контроллером ОТК перед отгрузкой покупателю), который полностью исключает возможный заводской брак.
КЛЮЧЕВЫЕ ОСОБЕННОСТИ:
- Двигатель - дизельный, 4х-тактный, одноцилиндровый, с воздушным охлаждением, с непосредственным впрыском топлива. Моторесурс двигателя более 2000 моточасов. Все двигатели проходят предварительную обкатку перед установкой на генератор и полностью готовы к эксплуатации. Каждый двигатель имеет свой серийный номер.
- Защитный кожух, специально разработан для данной серии генераторов, изнутри полностью обшит шумопоглощающим материалом, позволяет снизить уровень шума до 72 dB и работать не доставляя дискомфорта оператору и окружающим.
- Альтернатор переменного тока однофазный, синхронный, щеточный. Альтернатор 100% медный, специального типа для проведения сварочных работ.
- Инжектор впрыска топлива от BOSCH обеспечивает эффективную работу топливной системы, легкий запуск двигателя и пониженный расход топлива.
- Система AVR (Automatic Voltage Regulator) автоматического контроля напряжения - поддерживает заданное напряжение и гарантирует подачу качественного тока.
- Аккумулятор мощностью 30 Ah и Встроенный Электростартер обеспечивают комфортный и легкий запуск двигателя с Ключа.
- Автоматическая Подзарядка Аккумулятора во время работы генератора.
- Встроенное Зарядное Устройство на 12 V размещено на панели управления и при помощи клемм позволяет заряжать сторонние аккумуляторы постоянным током 8,3 А. Предохранитель на 10 А от короткого замыкания.
- Металлический топливный бак увеличенного объема, оснащен Индикатором Уровня Топлива.
- Стабильная работа генератора при t° -15 + 40
- Для удобства погрузки-разгрузки конструкция имеет Такелажный Крюк и крепкие Металлические Ручки, за которые также можно поднимать генератор. Транспортировочные Колеса из цельнолитой резины со стальным основанием на подшипниках. Колеса устойчивы к проколам и не требуют накачивания или обслуживания в течении всего срока эксплуатации.
- Встроенная Защита от перегрузок предохраняет от избыточной нагрузки на альтернатор, а также исключает случаи перегрева при длительном использовании. Умная защита предохраняет генератор от короткого замыкания.
- Аварийный Останов по низкому уровню масла. На двигателе установлен Датчик Давления Масла с системой остановки двигателя в случае достижения минимального уровня масла. Продлевает срок службы и исключает снижение моторного ресурса по причине масляного голодания. При этом на панели управления загорается лампа сигнализирующая о низком уровне масла.
- Две розетки 230В/16А для подключения потребителей энергии.
- Конструкция кожуха разработана таким образом, что защищает все элементы генератора при работе и транспортировке, сохраняя удобный доступ через дверцы и люки к узлам агрегата, при проведении регламентных или ремонтных работ. Двигатель и альтернатор установлены на Виброгосящие Опоры.
- Сварочный ток с плавной регулировкой до 230 А позволяет производить продолжительную (ПВ-80%) сврку Электродом 4 мм, не перегружая и не перегревая генератор.
- Быстроразъемные Соединения сварочных кабелей такого же типа, как на сварочных источниках работающих от сети, позволяют подключать кабель сечением до 70мм.
- Кожух окрашен Методом Порошковой Окраски, которая предотвращает появление коррозии.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Род сварочного тока | постоянный |
| Сварочный ток, ампер | 70 - 250 |
| Диаметр электрода, мм | 1.6-5.0 |
| ПВ (40°с), % | 60 |
| Электрическая мощность, кВт | 33 |
| Модель генератора | KTW204-220AS |
| Мощность номинальная, кВт | 2.8 |
| Мощность максимальная, кВт | 3 |
| Тип двигателя | Дизельный, 4-х тактный, OHV, одноцилиндровый, прямой впрыск |
| Модель двигателя | 192F |
| Мощность двигателя, кВт /л.с. | 7,5/10,2 |
| Рабочий объём двигателя (л) | 0,498 |
| Частота вращения коленвала (об/мин) | 3000 |
| Вид топлива | дизельное |
| Расход топлива л/час | 1.9 |
| Объём топливного бака (л) | 12.5 |
| Рекомендуемый тип масла | SAE10W30, SAE10W40 |
| Система охлаждения | воздушная |
| Тип запуска | электростартер и ручной |
| Установленный аккумулятор AH/V | 36/12 |
| Блок зарядки АКБ | есть |
| Тип генератора | щеточный, самовозбуждающийся, синхронный, 2-х полюсной, медь 100% |
| Количество фаз | 1 |
| Коэффициент мощности | 1 |
| Напряжение (В) | 220 |
| Частота, Гц | 50 |
| Регулятор напряжения | AVR, электронный, автоматический |
| Приборы контроля | Вольтметр, показатель уровня топлива, датчик низкого давления масла |
| Дисплей сварочного тока | есть |
| Дистанционная регулировка тока | есть |
| Автомат защиты | есть |
| Предпусковой подогреватель | есть |
| Останов по низкому давлению масла | есть |
| Количество розеток 220в | 2 |
| Выход 12v (ампер) | 8.3 |
| Исполнение | Открытое |
| Уровень шума (DB/7м) | 77 |
| Степень защиты | IP23 |
| Масса, кг | 119 |
| Габаритные размеры, мм | 710x470x610 |

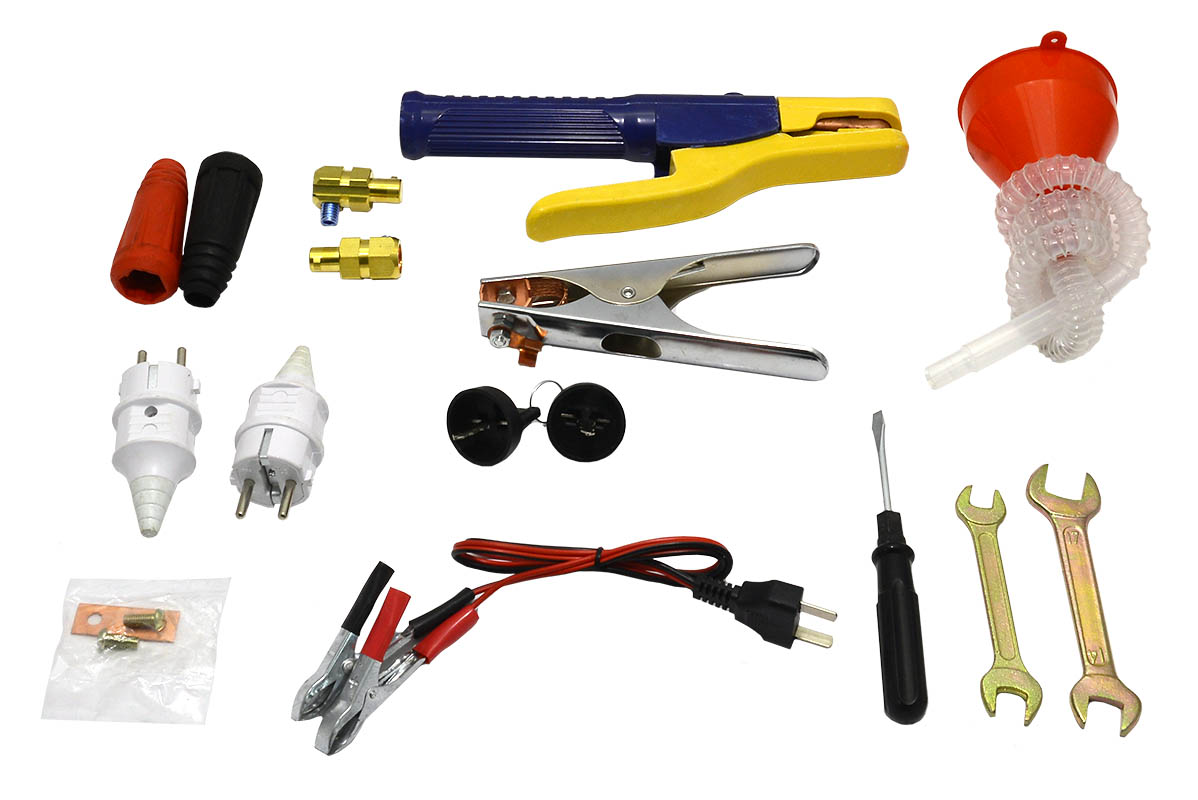

КОМПЛЕКТ ПОСТАВКИ:
- Сварочный генератор
- Клемма заземления
- Держатель электрода
- Транспортировочные колеса
- Масленка
- Комплект инструмента
- Руководство по эксплуатации
- Гарантийный талон
Оборудование изготовлено в соответствии с требованиями Европейского стандарта EN 60974-1:2012 к конструкции и безопасности источников питания дуговой сварки. Соответствует требованиям технического регламента Таможенного Союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств». ГАРАНТИЯ 12 МЕСЯЦЕВ ИЛИ 1000 МОТОЧАСОВ
