Двухпостовой дизельный сварочный генератор TSS DUAL DGW 28/600EDS-A

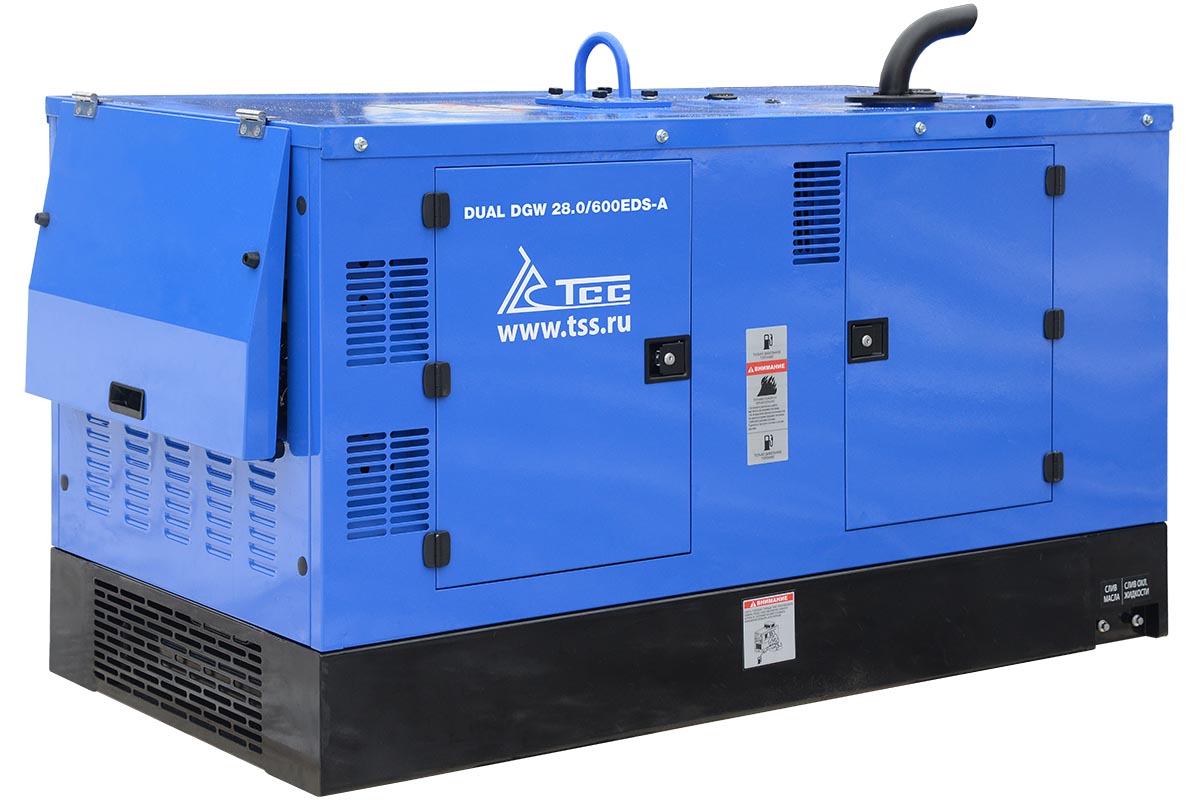

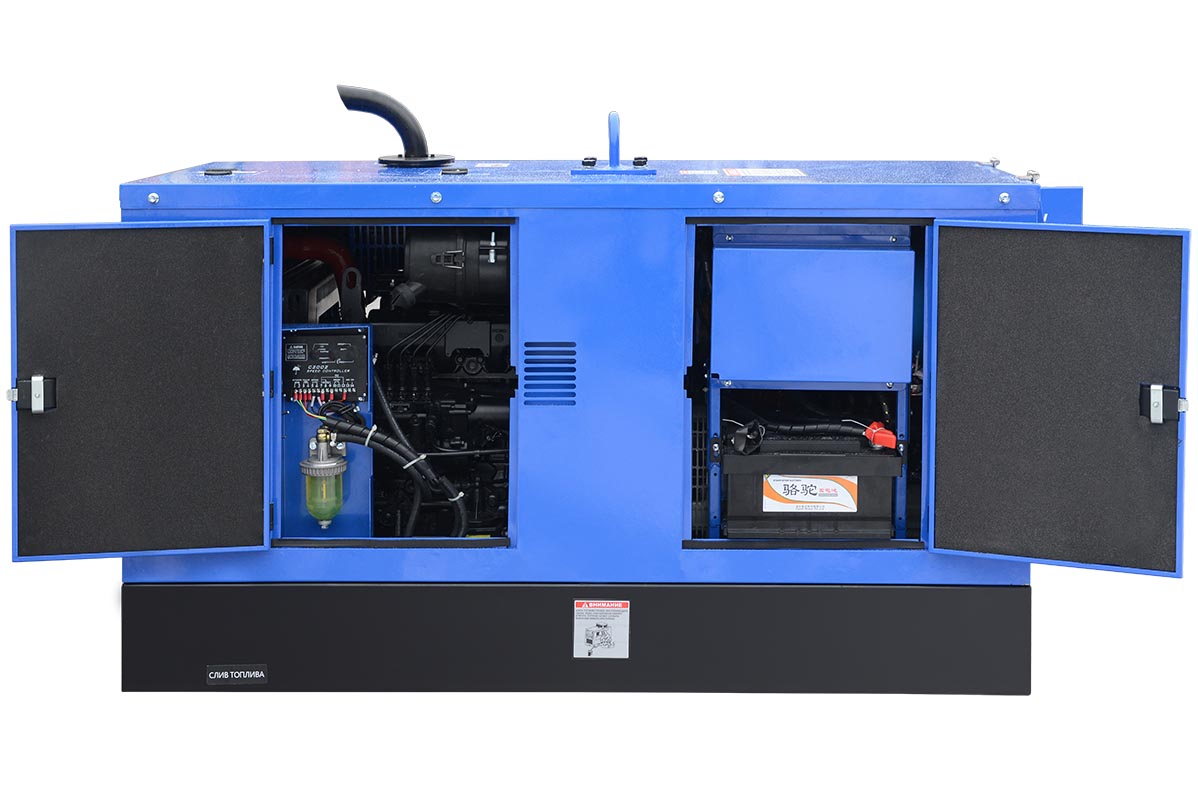

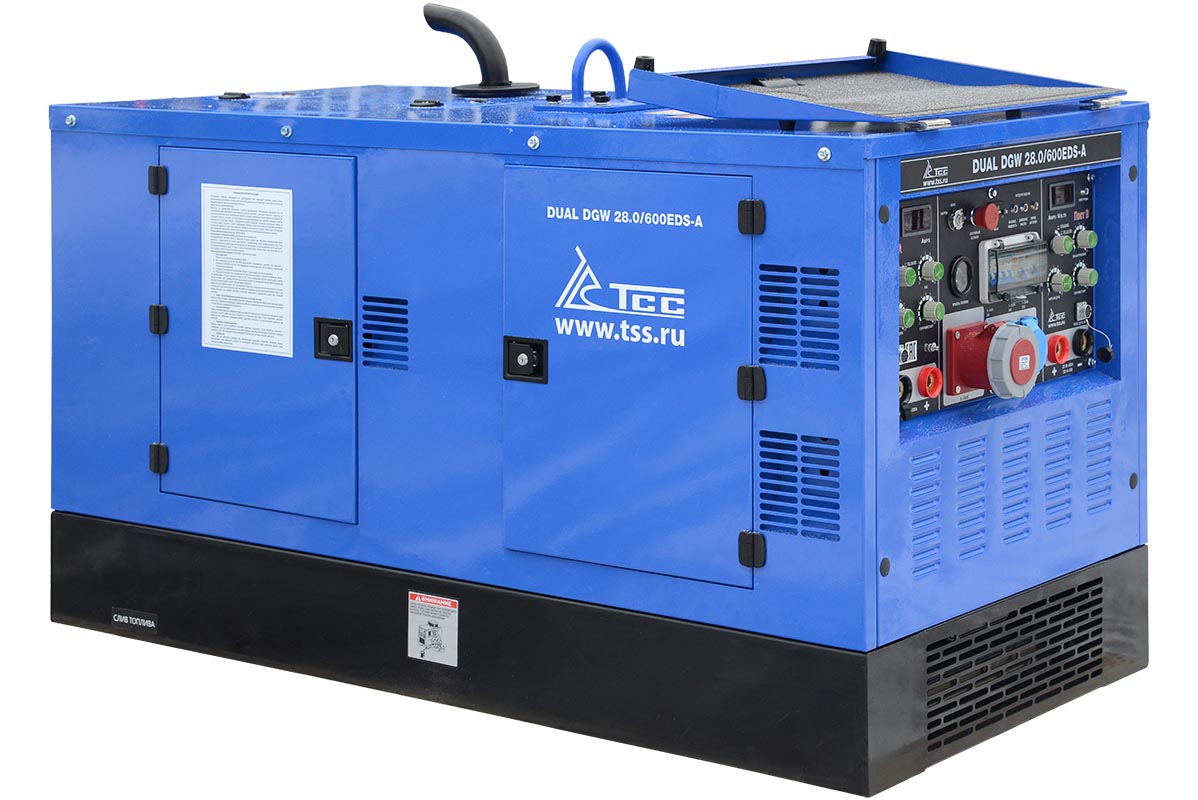

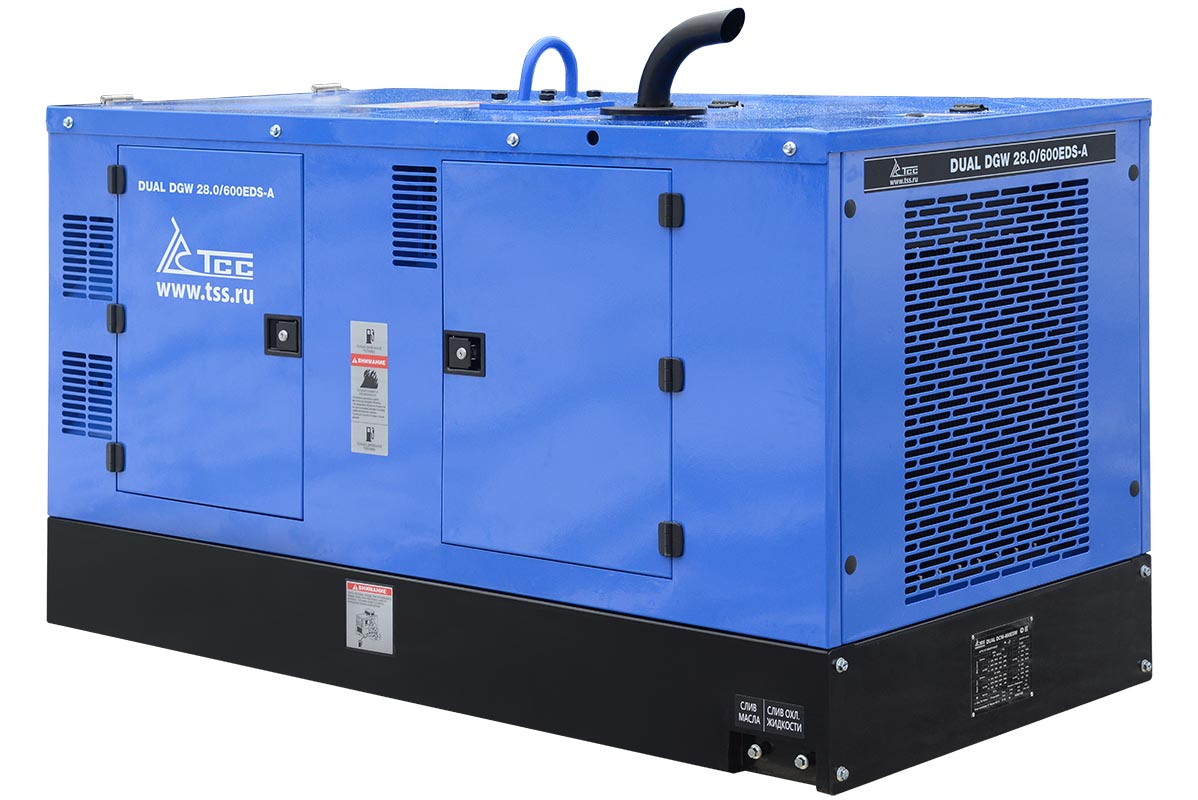

используется для проведения сварочных работ в условиях отсутствия электроэнергии, на стройплощадках и в цехах, где отсутствует возможности использования сварочных аппаратов, питающиеся от сети переменного тока. Суммарный сварочный ток 600 А. Агрегат TSS DUAL DGW 28/600EDS-A может использоваться как источник электроэнергии 400В/230В Номинальная выходная мощность генератора 30 кВт. Сварочный агрегат представляет собой прочную рамную конструкцию, на которой смонтирован все основные агрегаты и закрыты шумозащитным кожухом. Так же в раму встроен топливный бак увеличенного размера. Стальной кожух надежно защищает двигатель, генератор, панель управления от воздействия погодных условий окружающей среды и возможных механических повреждений.
КЛЮЧЕВЫЕ ОСОБЕННОСТИ:
- Одновременное питание электропотребителей и сварочный процесс.
- Одновременное использование двух постов на разных сварочных токах и режимах.
- 600 А суммарный ток сварки.
- 28 кВт выходная мощность для питания электропотребителей.
- 10 часов автономной работа на одном баке, при максимальной мощности.
- 4 вида сварки и воздушно-дуговая строжка.
- Сварка электродами с различным металлургическим типом покрытия.
- Сварки во всех пространственных положениях в т.ч. вертикальным швом на спуск.
- Регулировка внешних вольтамперных характеристик и динамических свойств источников, в зависимости от типа покрытия электрода, при сварке различных слоев шва и в разных пространственных положениях.
- Выбор типов внешних характеристик осуществляется переключателем, расположенным на лицевой панели управления.
- Все приборы для контроля сварочных процессов и работы двигателя на одной панели управления.
- Наличие малогабаритных дистанционных регуляторов сварочного тока, обеспечивающих возможность регулирования тока, не обрывая дуги.
ОПИСАНИЕ МОДЕЛИ
- СВАРОЧНЫЕ ПРОЦЕССЫ:
- MMA (ручная дуговая сварка) - оба поста
- CELLULOSE (сварка труб электродами с целлюлозным видом покрытия на спуск) - оба поста
- Lift TIG DC (аргонодуговая сварка на постоянном токе, зажигание дуги касанием) - оба поста
- FCAW (полуавтоматическая сварка порошковой проволокой) - пост B
- CAG-A (воздушно-дуговая строжка угольным электродом) - пост B
- СВАРОЧНЫЙ ТОК:
- Диапазон регулировки СС: 30-500А / CV: 14-39V (для FCAW)
- При работе двумя поста одновременно: пост А - 300 А (ПВ 60%) + пост В - 300 А (ПВ 60%)
- Только пост А - 300 А (ПВ 60%) или пост В - 500А (ПВ 60%)
- ОПЦИИ В БАЗОВОЙ КОМПЛЕКТАЦИИ:
- Дисплей сварочного тока для поста А, дисплей сварочного тока и напряжения для поста В
- Плавная бесступенчатая регулировка тока и напряжения
- Регулируемый горячий старт - оба поста
- Регулируемый форсаж дуги - оба поста
- Дистанционная регулировка тока для MMA и TIG сварки - оба поста (два ПДУ в комплекте поставки)
- Предпусковой подогрев двигателя для запуска при отрицательных температурах
- Тумблер переключения оборотов двигателя: холостой ход / рабочие обороты
- Кнопка экстренной остановки

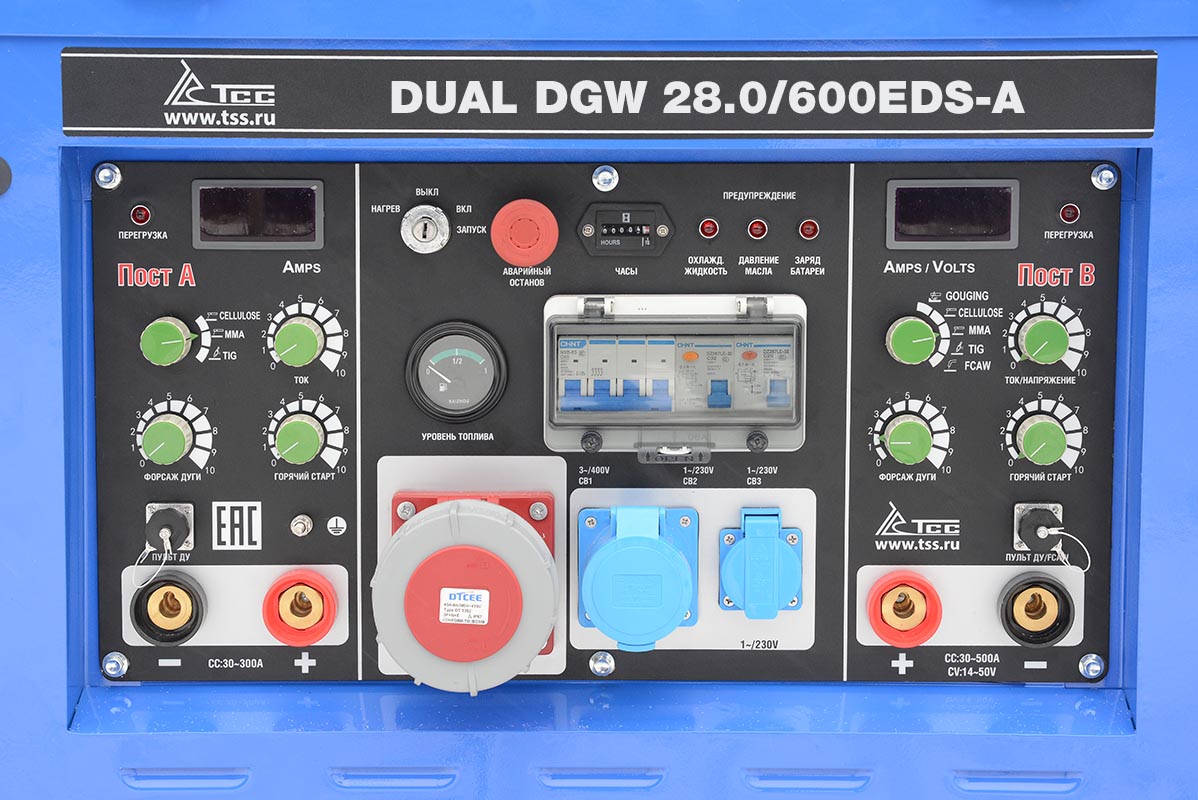

- КОНТРОЛЬНЫЕ ПРИБОРЫ НА ПАНЕЛИ УПРАВЛЕНИЯ:
- Счетчик моточасов
- Индикатор температуры охлаждающей жидкости
- Индикатор давления масла
- Индикатор заряда батареи
- Показатель уровня топлива
- ПИТАНИЕ ЭЛЕКТРОПОТРЕБИТЕЛЕЙ:
- Без сварки - максимальная выходная мощность 28 кВт
- Одновременно со сварочным током 2 х 250А - выходная мощность 9 кВт
- Розетки - AC400В/50,5A, AC230В/ 1х16А +1х23А
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Род сварочного тока | постоянный |
| Сварочный ток, ампер | 30- 500 |
| Диаметр электрода MMA, мм | 1.6-8.0 |
| Диаметр электрода TIG, мм | 1.6-6.0 |
| Диаметр порошковой проволоки, мм | 1.6/2.0 |
| ПВ (40°с), % | 60 |
| Электрическая мощность, кВт | 28 |
| Модель генератора | WH184H |
| Мощность номинальная, кВт | 30 |
| Мощность максимальная, кВт | 33 |

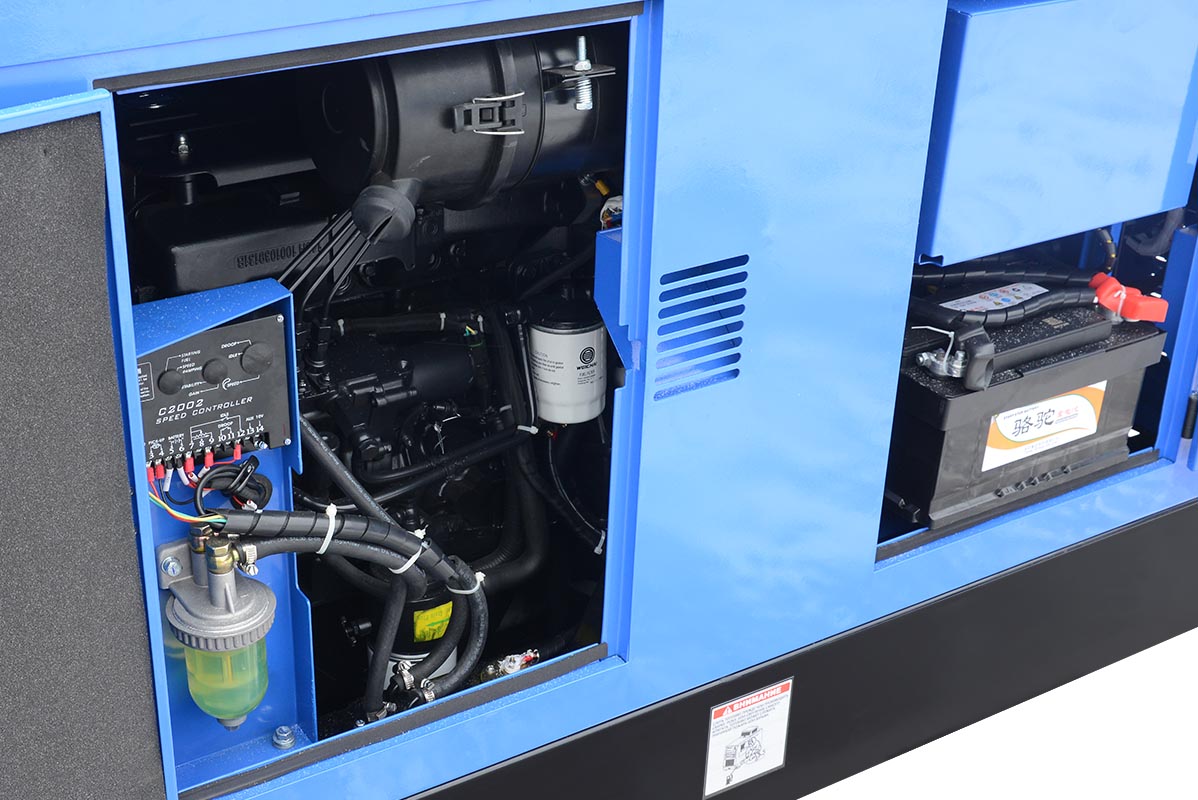

| Тип двигателя | Вертикальный, рядный, 4-тактный, с водяным охлаждением |
| Модель двигателя | Weichai WP2.3D40E200 |
| Мощность двигателя, кВт /л.с. | 36 ( макс. 40 ）/ 49 ( макс 66) |
| Рабочий объём двигателя (л) | 2,289 |
| Частота вращения коленвала (об/мин) | 1500 |
| Вид топлива | дизельное |
| Расход топлива л/час | 8 |
| Объём топливного бака (л) | 85 |
| Рекомендуемый тип масла | SAE 15W40/10W30 |
| Система охлаждения | Жидкостная |
| Тип запуска | электростартер |
| Установленный аккумулятор AH/V | 75/12 |
| Блок зарядки АКБ | есть |
| Тип генератора | Бесщеточный, синхронный, самовозбуждающийся, 4х-полюсной |
| Количество фаз | 3/1 |
| Коэффициент мощности | 0.8 |
| Напряжение (В) | 400/230 |
| Частота, Гц | 50 |
| Регулятор напряжения | AVR |
| Приборы контроля | Уровень топлива, температура антифриза, давление масла, заряд батареи, счетчик моточасов |
| Дисплей сварочного тока | есть |
| Дистанционная регулировка тока | есть |
| Автомат защиты | есть |
| Предпусковой подогреватель | есть |
| Останов по низкому давлению масла | есть |
| Количество розеток 220в | 1х16А, 1х32А |
| Выход 12v (ампер) | нет |
| Исполнение | Шумозащитный кожух |
| Степень защиты | IP23 |
| Масса, кг | 850 |
| Габаритные размеры, мм | 1705x825x1010 |
КОМПЛЕКТ ПОСТАВКИ:
- Сварочный генератор
- Кабельный штекер -2 шт.
- Держатель электрода 500-800 А - 1 шт.
- Клемма заземления 500А - 1 шт.
- Штепсельная вилка 1~/230V 16A - 1 шт.
- Штепсельная вилка 1~/230V 32A - 1 шт.
- Штепсельная вилка 3~/400V - 1 шт.
- MMA пульт ДУ для поста В (500 А, 15 м) - 1 шт.
- MMA пульт ДУ для поста А (300 А, 15 м) - 1 шт.
- КОМПЛЕКТ ЗИП НА 2000 МОТОЧАСОВ - 1шт.
ДОПОЛНИТЕЛЬНО ДОКУПАЕТСЯ
- 024541 Механизм подачи проволоки TSS FCAW-501
- 024561 Шланг-пакет для механизма подачи проволоки TSS FCAW-501, 15 м
- 025496 Шланг-пакет для механизма подачи проволоки TSS FCAW-501, 30 м
- 024562 Горелка TSS FCAW 350А (аналог Magnum 350 для LN-23p)
- 017697 WP-26 (4м) горелка для аргонодуговой сварки вентильная
- 017788 Горелка для воздушно-дуговой строжки TBi-600A (4.5м, электрод 4-12мм)
|
|
