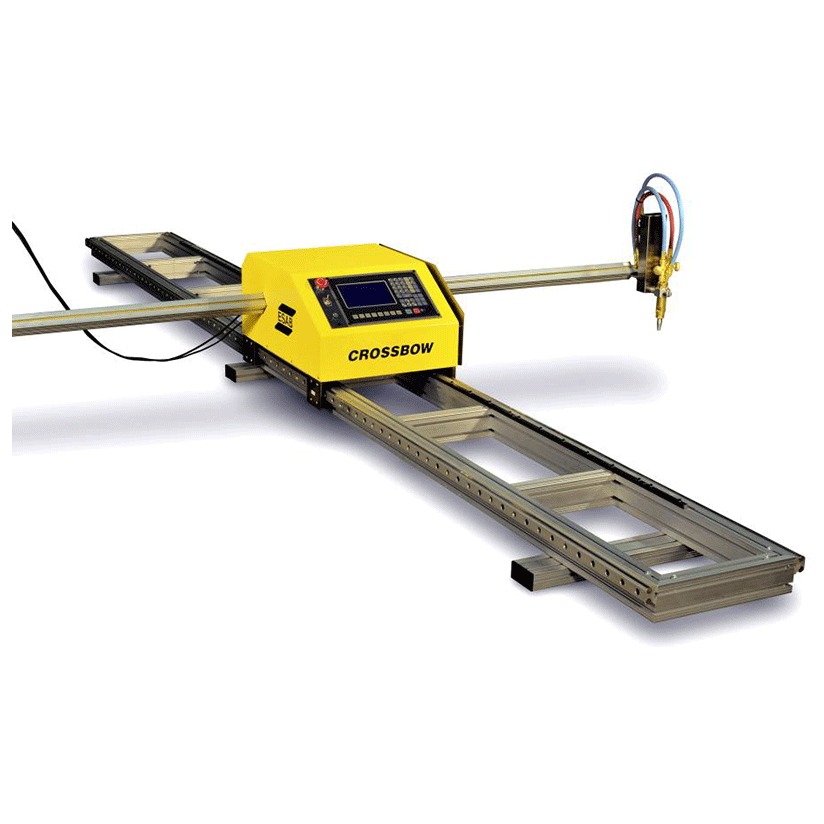

Портативная машина термической резки ESAB Crossbow

Портативная консольная машина термической резки ESAB Crossbow это компактная система резки с ЧПУ типа CNC. Устройство ЧПУ класса CNC (Computer Numerical Control) (с переменной структурой) соответствует структуре управляющей ЭВМ, включающей в себя вычислительное устройство (процессор), блоки памяти и блоки ввода-вывода информации. При этом объем функций, характер проводимых операций и их последовательность определяются программами функционирования, которые введены в блок памяти. Системы класса CNC позволяют достаточно просто в режиме диалога при отладке программ осуществлять редактирование с ручным вводом информации и с выводом ее на дисплей, а также получать откорректированную и отработанную программу на перфоленте. Ряд систем класса CNC (или близких к нему) делают возможной работу по одной программе в различных масштабах, в режиме «матрица — пуансон», в режиме зеркального отображения и т. д. Системы допускают введение в процессе работы самых различных видов коррекций. Устройства класса CNC расширяют функциональные возможности программного управления: хранение УП и ее редактирование на рабочем месте, расширение возможности индикации на дисплее, диалоговое общение с оператором, широкие возможности коррекции, в том числе и погрешностей станка, система диагностики неисправностей, возможность изменения программным способом функций системы управления при ее эксплуатации, реализация функций электроавтоматики и др. Профессиональный аппарат, обеспечивающий 100% качественную кислородную или плазменную резку!

• Точная высота резки
• Высокая точность детали
• Наилучшее соотношение цена / производительность
• Легкая в освоении и работе
• Готова к подключению плазмы ESAB (аппараты плазменной резки Cutmaster)
• Широкий диапазон толщин

Crossbow является одной из лидирующих позиций в своем классе профессионального оборудования, так как обладает огромным рядом функций и возможностей. С такой машиной легко наладить работу производства, расширить область производимых товаров и услуг, увеличить прибыль. Несмотря на большое количество возможностей, резак Crossbow обладает понятным и удобным управлением. Осваивается аппарат буквально за несколько минут, поэтому даже не квалифицированный работник сможет работать на нем. Компактный корпус удобно транспортировать, перевозить и передвигать по объекту. Так же очень важно, что машина не занимает много места в цехе, позволяя увеличить темпы производства без дополнительных вложений на аренду дополнительных квадратных метров. Идеально подходит для ремесленных училищ, небольших сварочных цехов, станций ремонта и технического обслуживания, а также для использования в качестве портативного аппарата на крупных производственных объектах и строительных площадках. Благодаря высокому рабочему напряжению система идеально подходит для областей применения, где предъявляются высокие требования к механизированной резке. Система Crossbow в стандартной комплектации поставляется с моторизованным подъемным устройством, которое может быть легко использовано для большинства кислородно-топливных или плазменных горелок. Моторизованный подъемник оснащен устройством регулировки напряжения дуги с омическим контактным датчиком, позволяющим поддерживать высоту реза при полностью автоматической плазменной резке. При использовании кислородно-топливной горелки автоматическая резка осуществляется посредством электромагнитного клапана. Эти функции являются стандартными для всех систем Crossbow, таким образом в будущем клиент может легко использовать в системе горелку другого типа – кислородно-топливную или плазменную.

КЛЮЧЕВЫЕ ОСОБЕННОСТИ:

• Контроль высоты плазмотрона по напряжению дуги, включая установку начальной высоты касанием
• Устройство регулировки напряжения дуги для плазменной резки с омическим контактным датчиком начальной высоты
• Моторизованное устройство для подъема горелки с вертикальным ходом 85 мм
• Система защиты от повреждения плазмотрона при столкновении
• Датчик для определения положения высоты листа перед резкой для плазменной горелки
• Автоматическая компенсация ширины реза
• Стандартный размер листов
• Вспомогательная дуга с электронным управлением обеспечивает стабильный запуск и долгий срок службы
• CNC-интерфейс быстрой связи позволяет осуществлять автоматический пуск/останов плазменной горелки, измерение тока и регулировку высоты напряжения дуги
• Теплозащитный экран
• Технология обратного удара – предотвращает высокочастотный поджиг дуги, способный привести к нарушению в работе CNC-устройств и ближайших компьютерных систем
• Горелка быстро снимается без необходимости использования гаечных ключей и специальных инструментов. В системе может быть легко установлена горелка PT-38 для ручной сварки (Предоставляются для установок PowerCut)
• Прецизионные линейные направляющие гарантируют точность обработки
• Моторизованное устройство для подъема горелки (каретка с ходом 120 мм) обеспечивает удобство и простоту регулировки высоты при кислородно-топливной резке, а устройство регулировки напряжения дуги позволяет полностью автоматизировать процесс плазменной резки

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Класс защиты IP	23
Вес, кг	95.5
Габаритные размеры, мм	600х460х420
Напряжение сети, В	220
Длина, мм	4000
Число одновременно работающих резаков, шт	1
Особенности	Режущий газ – кислород; Горючий газ - пропан

ESAB Crossbow осуществляет следующие виды резки:

• ПЛАЗМЕННАЯ: Простые и надежные системы воздушно-плазменной резки ESAB используют поджиг дуги без высокой частоты и оснащены электронным управлением цепями вспомогательной дуги для повышения надежности. В эти системы входят: Моторизованный подъемник, Контроль высоты по напряжению дуги, Оммический датчик высоты, который позволяет определять положение высоты листа перед началом плазменной резки, Машинный плазменный резак SL 100 легко отсоединяется от источника тока для плазменной резки Cutmaster (без использования инструментов) для перехода от механизированной к ручной плазменной резке, Совместимость с большинством воздушно-плазменных систем.


• КИСЛОРОДНАЯ РЕЗКА:Стандартные функции, такие как электромагнитный клапан для подачи режущего кислорода и регулируемые таймеры для прогрева и прожигания, упрощают и ускоряют газопламенную резку на Crossbow. Важная особенность в том, что консольная машина Crossbow может быть оснащена: соплами для газокислородного резака для резки конструкционной стали толщиной от 6 до 100 мм, источником тока для плазменной резки Cutmaster A120 с резаком SL 100 рассчитанный на ток 120 А, позволяющий резать сталь и алюминий до 20 мм, или нержавеющую сталь до 15 мм.


• Технические свойства портативной машины термической резки: встроенная библиотека 24 стандартных форм для быстрой обработки, встроенная память на 32 MB кнопка аварийной остановки, тепловой экран, На экране ЧПУ Crossbow в процессе резки отображается чертеж детали, положение плазматрона, его траектория движения, USB порт – удобный и простой перенос программы или раскроя с внешнего ПК, Фактическая ширина обработки: 1550 мм, Максимальная скорость перемещения: 3000 мм/мин, Фактическая длина обработки: 3100 мм, Общая длина поперечной балки: 2362 мм, Общая длина рельсового пути: 4000 мм, Размер (привод ЧПУ типа CNC): 600х460х420
