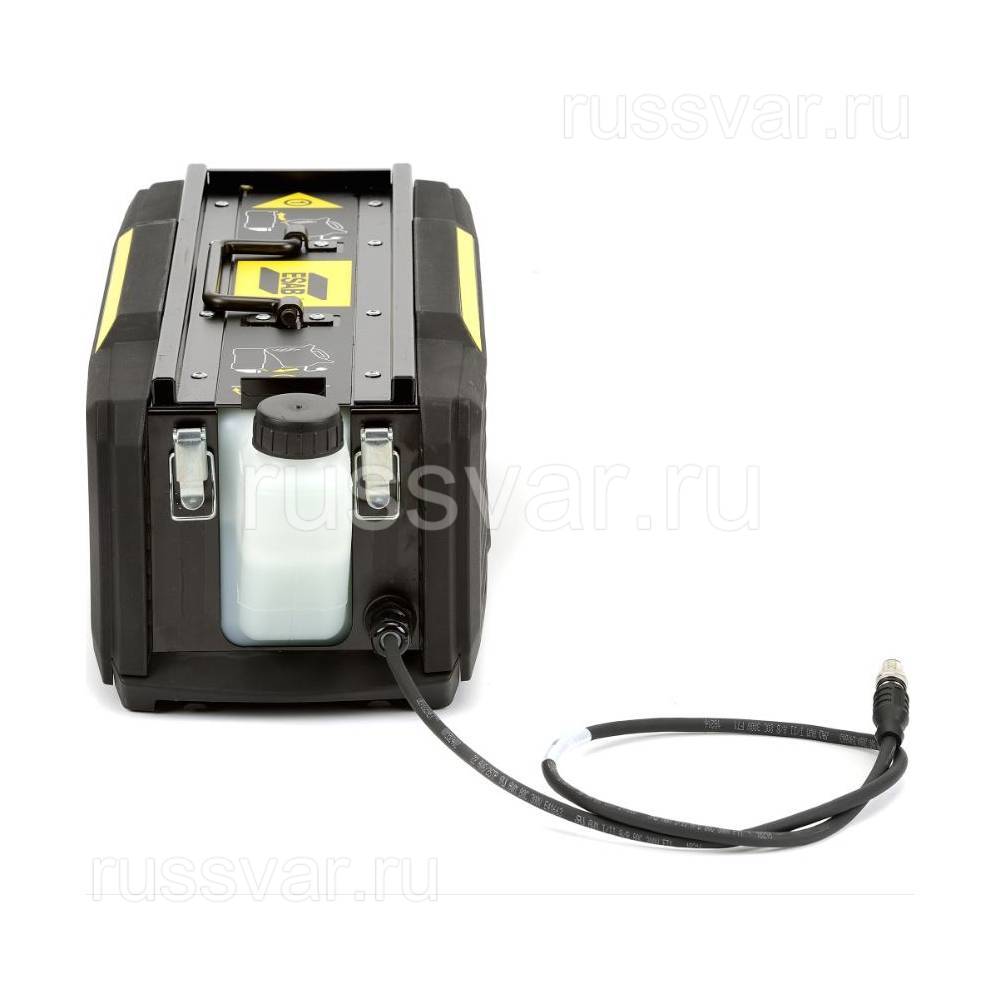

Блок охлаждения ESAB EC 1000 предназначен для охлаждения сварочных горелок TIG при подключении к ESAB Renegade ET. CAN интерфейс синхронизации работы между механизмом подачи и микроконтроллером внутри кулера автоматически запускает насос в начале процесса сварки. После остановки процесса сварки блок охлаждения продолжает работать в течение нескольких минут, после чего переходит в энергосберегающий режим. Блок охлаждения оборудован системой обнаружения ELP (ESAB Logic Pump, насос с логическим управлением ESAB), позволяющей проверить, подсоединены ли шланги охлаждающей жидкости. Блок охлаждения EC 1000 оборудован термодатчиком, позволяющим отслеживать температуру охлаждающей жидкости и управлять работой блока охлаждения (в зависимости от температуры ОЖ вентилятор и насос меняют режимы работы). Насос оборудован клапаном сброса давления механического типа. При слишком высоком давлении (4,8 бара / 70 фунтов/кв. дюйм) клапан постепенно открывается. Это может случиться при перегибе шланга, когда перекрывается поток охлаждающей жидкости. Блок EC 1000 разработан и испытан в соответствии с международными и европейскими стандартами IEC/EN 60974-1, IEC/EN 60974-2 и IEC/EN 60974-10, канадским стандартом CAN/CSA-E60974-1 и стандартом США ANSI/IEC 60974-1.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Класс защиты | IP 23 |
| Вес, кг | 8 |
| Габаритные размеры, мм | 540x200x170 |
| Потребляемая мощность, кВт | 0,07 |
| Максимальное давление, Мпа | 0,45 |
| Объем воды, л | 1,5 |
| Использование | для охлаждения горелок |
| Страна-производитель | Швеция |
| Выходное давление, бар | 4,5 |
КОМПЛЕКТ ПОСТАВКИ:
- Блок охлаждения
- Руководство по эксплуатации
- Интерфейсные комплекты для подсоединения к передней и задней части, для подключения охлаждающего устройства к источнику питания (включая винты)
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
ОПИСАНИЕ
|
|
