Консольная машина термической резки Сварог Valiant 3.0

415 000 руб.
В корзину
В папку сравнения
Консольная машина термической резки Сварог Valiant 3.0
Консольная машина термической резки Сварог Valiant 3.0
Консольная машина термической резки Сварог Valiant 3.0
Консольная машина термической резки Сварог Valiant 3.0
Консольная машина термической резки Сварог Valiant 3.0
Консольная машина термической резки Сварог Valiant 3.0

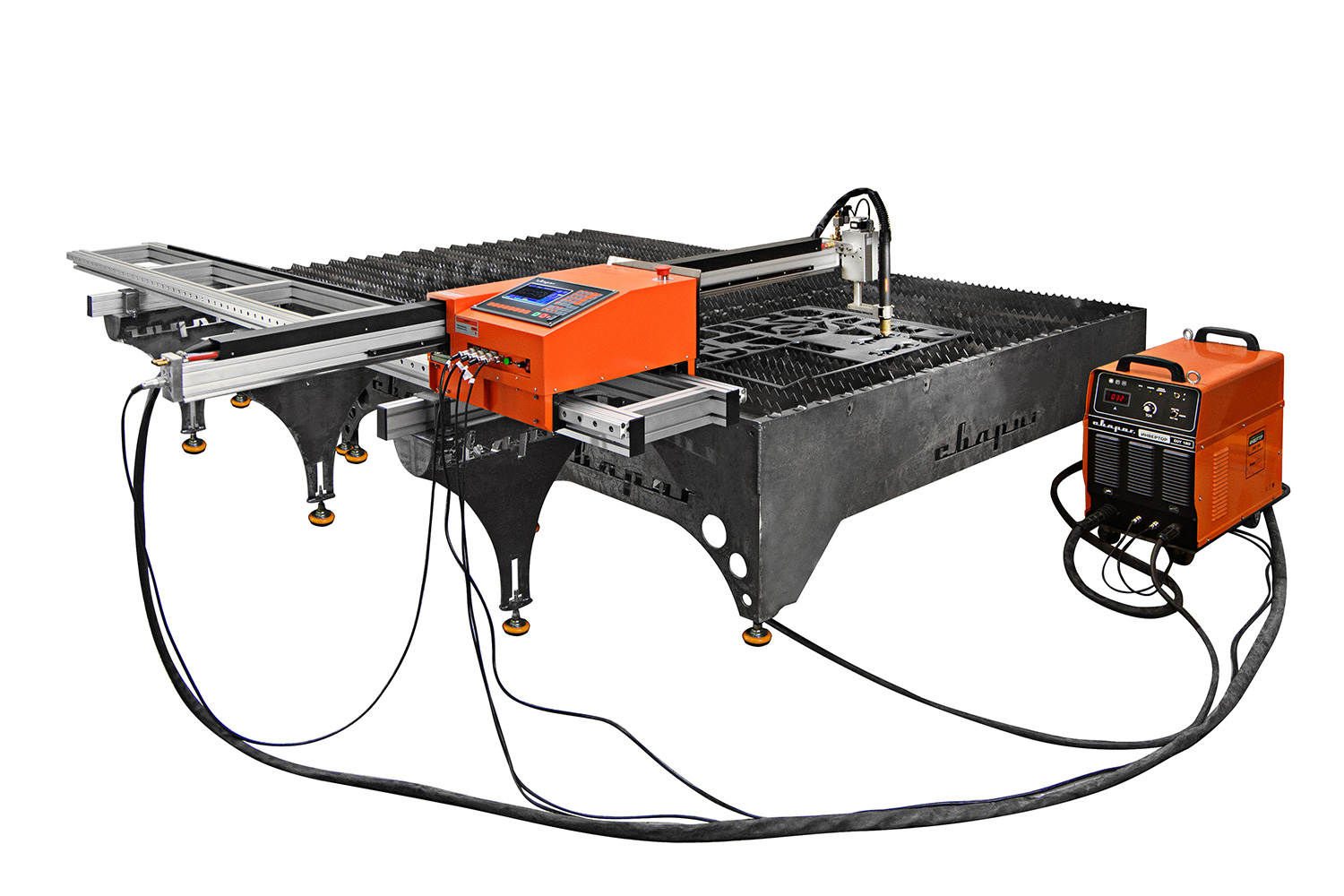

Консольная машина термической резки Сварог Valiant 3.0 ТМ «Сварог» предназначена для высокопроизводительной, высокоточной воздушно – плазменной и газопламенной резки листового металла из низкоуглеродистой и легированной стали, а также цветных металлов и сплавов от 1 до 150 мм. Машина может комплектоваться как резаком для газовой резки, так и плазменным источником питания в зависимости от задач предприятия. Управление установкой осуществляется со встроенной панели оснащенной клавишами управления и цветным 7” LCD дисплеем. Современная электронная и программная части позволяют проектировать изделия и производить необходимые корректировки с панели управления без применения компьютера. В штатную комплектацию входит пакет программного обеспечения FastCAM, благодаря которому черчение, раскрой и проверку нужных деталей можно осуществлять без покупки дополнительных программ. Поддерживается возможность открытия чертежей других САПР (система автоматизированного проектирования), таких как Autocad, Компас, SolidWorks.


ОСОБЕННОСТИ МОДЕЛИ VALIANT 3.0

  • Максимальный размер рабочей зоны 1500х3000 мм .
  • Возможность работать как воздушно-плазменной, так и газопламенной резкой.
  • Точность управления составляет +/- 0,1 мм.

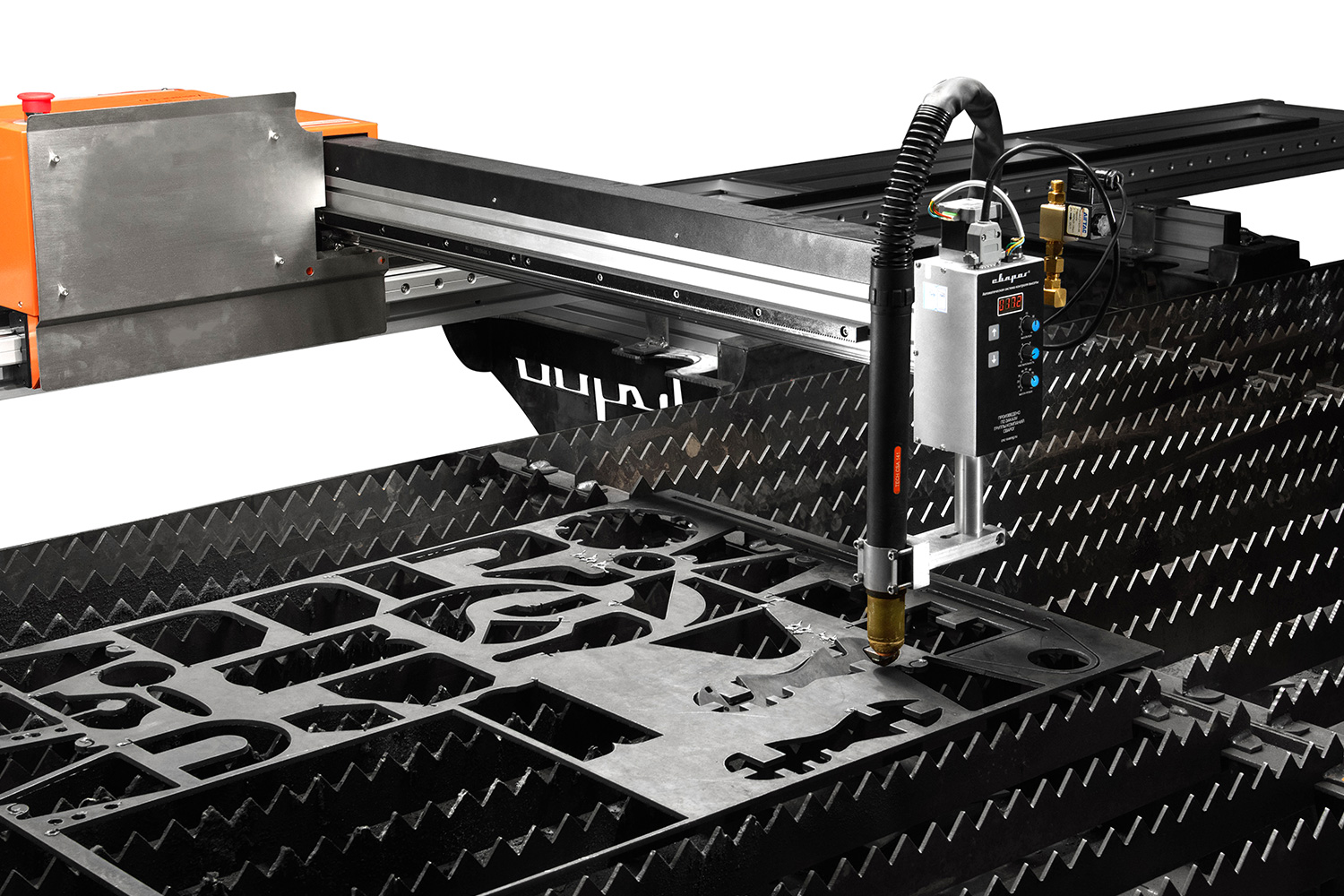

  • Автоматическая система контроля высоты (АСКВ) горелки относительно разрезаемого листа для воздушно–плазменной и газопламенной резки оборудована шаговыми двигателями постоянного тока, выполнена в одном корпусе с контроллером.
  • Перепад высоты может составлять до 100 мм.
  • Система ЧПУ позволяет задавать высоту реза на поверхности листа методом контактного поиска.
  • Возможность использовать как ручную, так и автоматическую систему контроля высоты.
  • Возможность ручного наклона плазмотрона под углом 35°, что позволяет снимать фаски на разрезаемом листе.
  • Оборудование оснащено защитой от электромагнитных помех, что позволяет его совмещать с аппаратами плазменной резки c высокочастотным поджигом дуги.

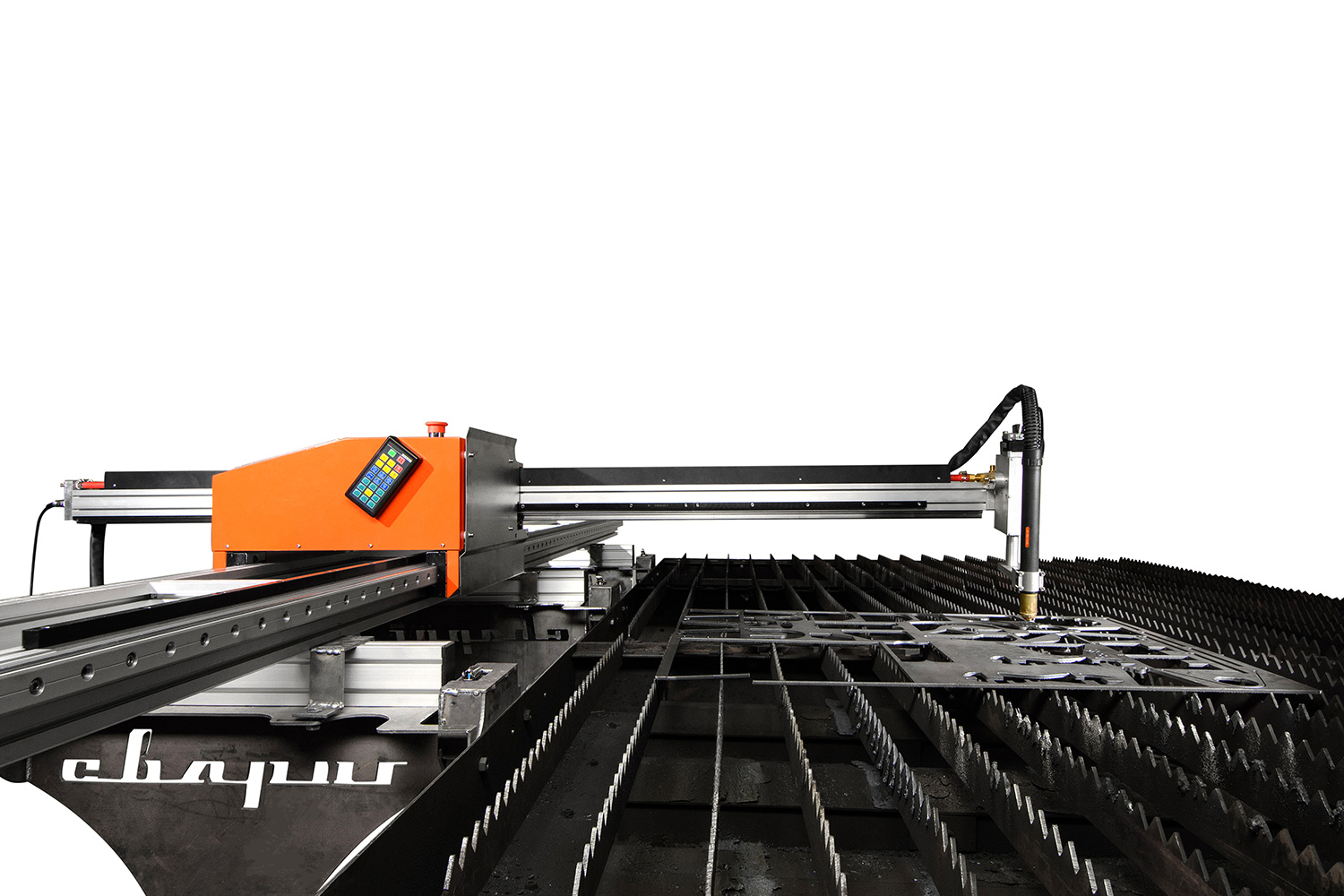

  • Продольный рельс и поперечная балка представляют собой неразборную конструкцию, что значительно увеличивает жесткость и уменьшает появления зазоров и люфтов в подвижных узлах машины.
  • Отсутствуют пружинные системы, что продлевает срок эксплуатации оборудования.

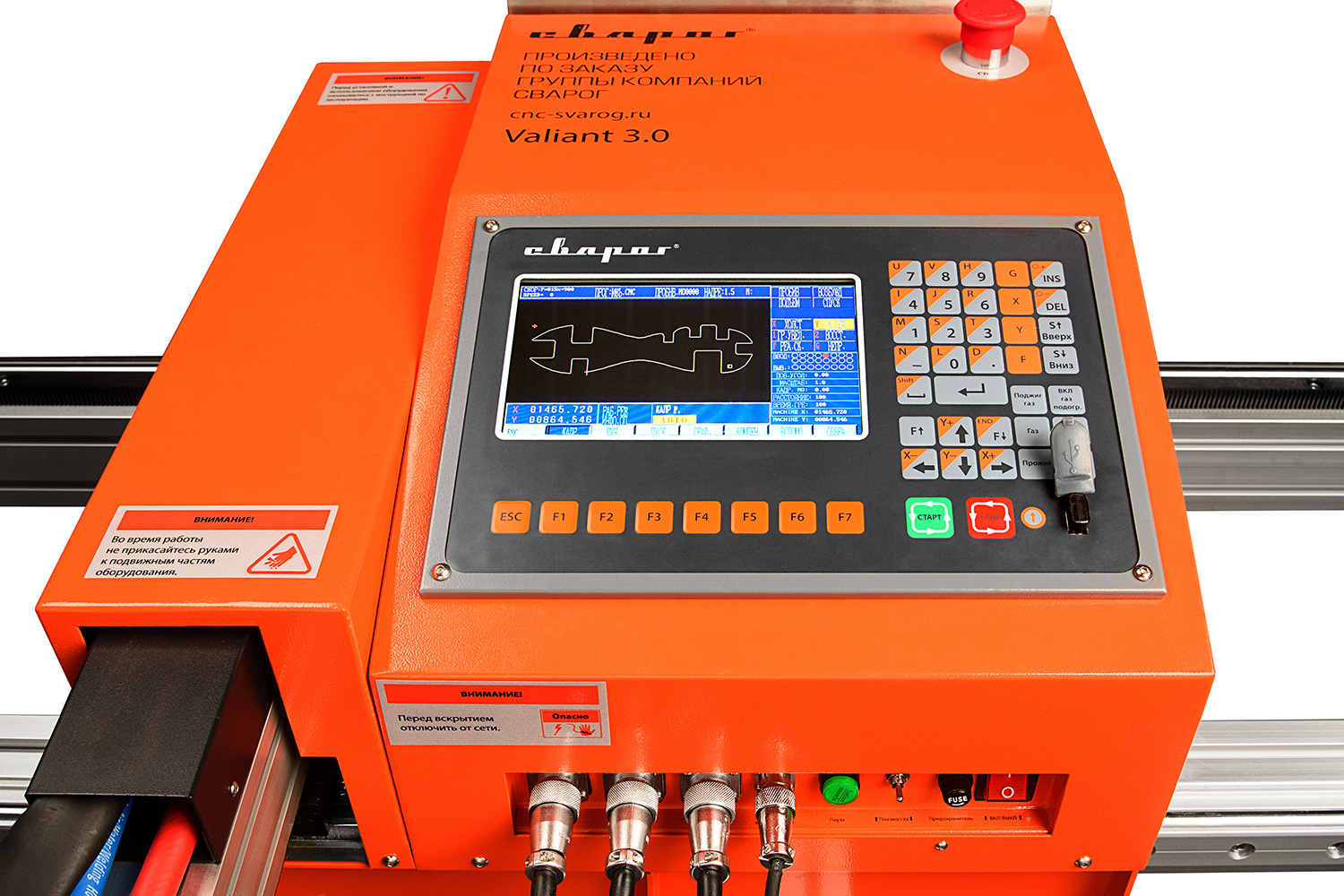

  • В Valiant 3.0 ТМ «Сварог» встроена панель управления контроллера ЧПУ с промышленным процессором ARM–7 и 4 гигабайтами энергонезависимой памяти под шаблоны деталей.
  • Подготовка управляющих программ осуществляется с помощью системы автоматизированного проектирования – САПР FastCAM, входящего в комплект. САПР FastCAM позволяет подготавливать карты раскроя для вырезки деталей с минимальным количеством отходов металла.

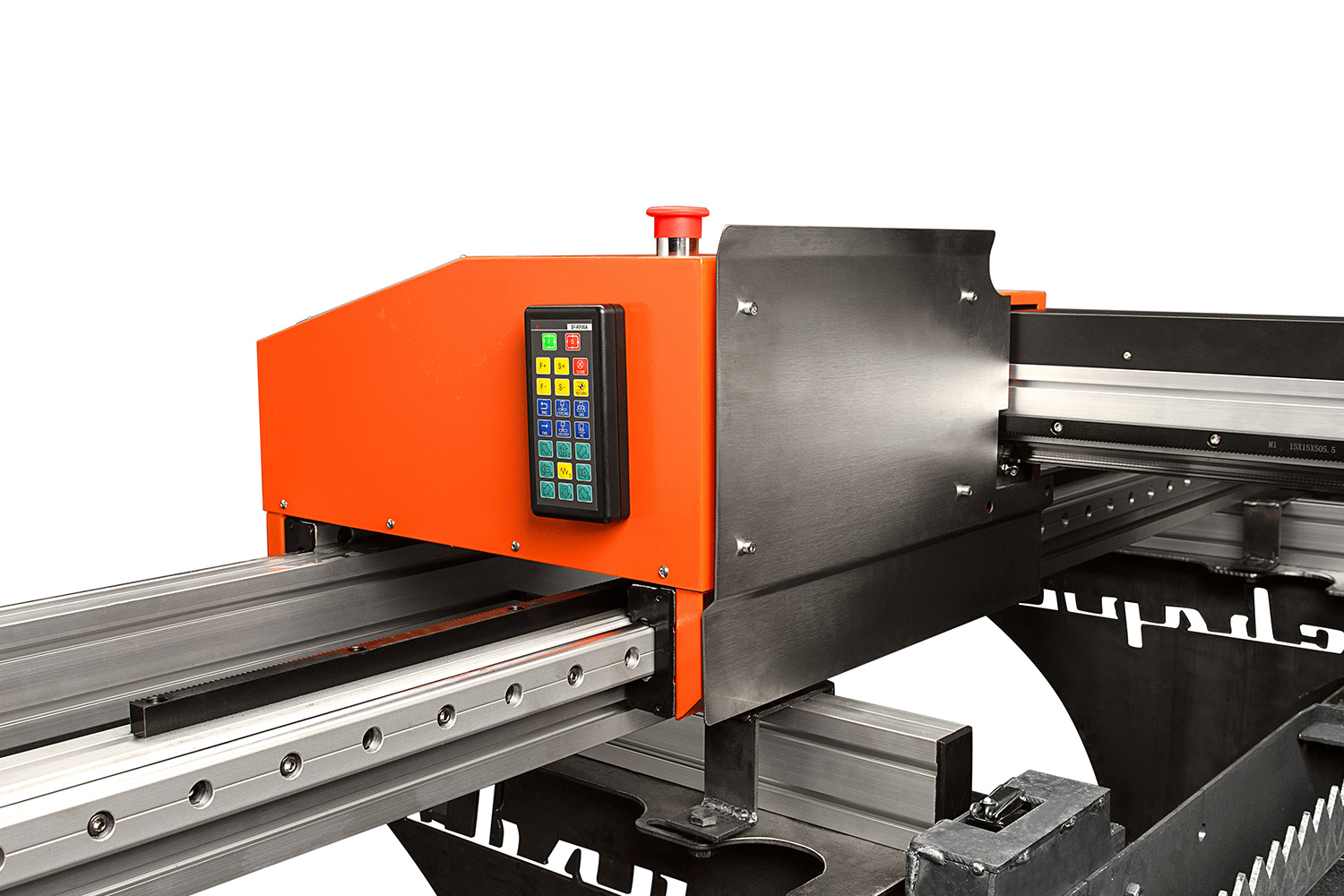

  • Возможность подключения беспроводного пульта управления:Дальность действия до 20 метров;Стабильная работа с высоковольтным поджигом дуги;23 функциональные клавиши;8 клавиш перемещения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение питающей сети В 220±10%
Частота питающей сети Гц 50
Потребляемая мощность Вт 200
Дисплей Цветной, LCD 7˝
Процессор Industrial ARM–7 CPU
Объём памяти Гб 4, без ограничений по обрабатываемым программам
Программное обеспечение резки FastCAM
Рабочая зона резки, стандартная комплектация мм Ось–X: 3000, Ось–Y: 1500
Рабочая зона резки, дополнительная комплектация мм Ось–X: 6000, Ось–Y: 1500
Продольный рельс (ось-X) мм 3500
Скорость перемещения мм/мин 0–6000
Скорость резки мм/мин Газ: 0–600, Плазма: 0–6000
Точность управления мм ±0,1
Контроль высоты резака По напряжению дуги (при наличии датчика АСКВ)
Тип резки Газопламенная, плазменная
Толщина разрезаемого металла газом мм 5–150**
Газ Кислород
Давление кислорода, макс. МПа 0,7
Горючий газ Ацетилен, Пропан
Давление горючего газа, макс МПа 0,1
Толщина разрезаемого металла плазмой* мм 1–40**
Температура эксплуатации °C от 0 до +40
Класс защиты IP 10
Вес блока ЧПУ кг 30
Вес поперечной балки кг 25
Вес продольного рельса кг 120
Общий вес машины кг 123

* При использовании аппарата воздушно–плазменной резки Сварог CUT 160 (J47).

** Рез с края листа.


ХАРАКТЕРИСТИКИ АВТОМАТИЧЕСКОЙ СИСТЕМЫ КОНТРОЛЯ ВЫСОТЫ (АСКВ)

Модель ST-TH CEXO 3B
Параметры электропитания Постоянный ток 24±2В, 3А
Диапазон ручной регулировки мм 0–100
Диапазон автоматической регулировки высоты мм 3–30
Скорость автоматической регулировки высоты мм/мин 3000
Точность управления мм ±0,5
Температура эксплуатации ⁰C от -10 до +50
Габариты мм 155×87×71
Вес кг 1,5

КОМПЛЕКТАЦИЯ

  • Консольная машина термической резки с ЧПУ Valiant 3.0 (1500×3000мм) .
  • Автоматическая система контроля высоты.
  • Комплект программного обеспечения FAST CAM.


Дополнительное оборудование (оплачивается отдельно)

  • Стол для плазменной резки проектируется индивидуально.
  • Источник плазменной резки ТМ «Сварог» CUT 100 (J78).
  • Источник плазменной резки ТМ «Сварог» CUT 160 (J47).
  • Источник плазменной резки ТМ «Сварог» CUT 160 (L307).
  • Стартовый набор расходных материалов для горелки.
  • Пусконаладочные работы и обучение персонала.
  • Резак плазменный авт. TECH CSA 141 цент. адаптер 6м IVT0695.
  • Резак плазменный авт. TECH CSA 141 цент. адаптер 12м IVT0691.
  • Комплект подключения VALIANT 3.0.
  • Пульт управления машиной с ЧПУ беспроводной.
  • Составление программ резки .
