Портальная машина термической резки Сварог Dragon 3.0 предназначена для высокопроизводительной, высокоточной воздушно – плазменной и газопламенной резки листового металла из низкоуглеродистой и легированной стали, а также цветных металлов и сплавов от 1 до 150 мм. Машина может комплектоваться, как резаком для газовой резки, так и плазменным источником питания в зависимости от задач предприятия. Управление установкой осуществляется со встроенной панели оснащенной клавишами управления и цветным 7” LCD дисплеем. Современная электронная и программная части позволяет производить необходимые корректировки и проектирование изделий с панели управления, без применения компьютера. В штатную комплектацию входит пакет программного обеспечения Fast Cam, благодаря которому черчение, раскрой и проверку нужных деталей, можно осуществлять без покупки дополнительных программ. Поддерживается возможность открытия чертежей других САПР таких как (Autocad, Компас, SolidWorks). Установка Dragon 3.0 полностью совместима с источниками плазменной резки ТМ «Сварог» CUT 100 (J78)/CUT 160 (J47).
ОСОБЕННОСТИ МОДЕЛИ VALIANT 3.0
- Максимальный размер рабочей зоны 2500х6000 мм .
- Направляющие рельсы поставляются вместе с опорными стойками, что не требует покупки дополнительных подставок под машину ЧПУ.
- Четыре приводных мотора постоянного тока.

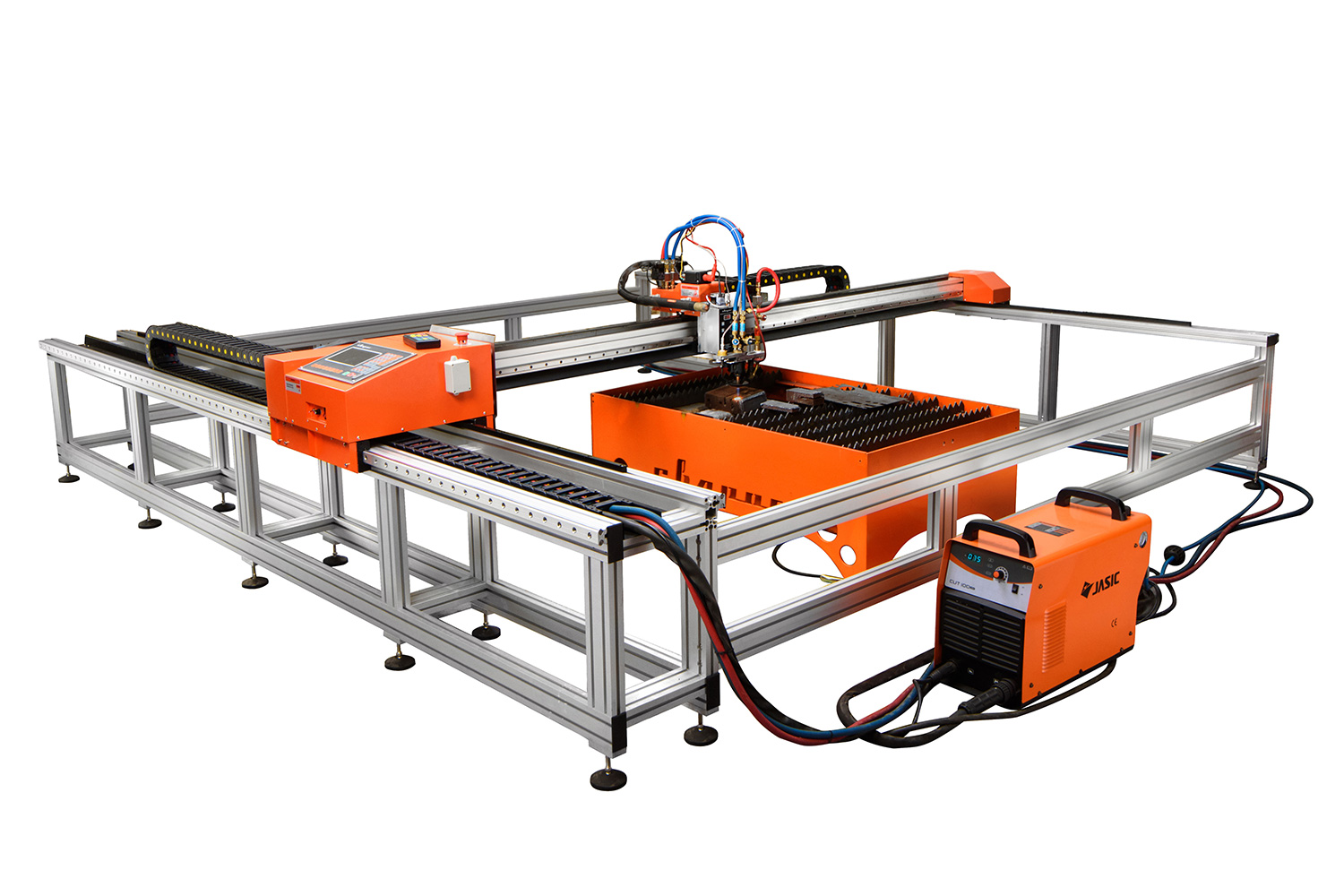

- Конструкция машины представляет собой форму портала, что позволяет получить равномерный рез на всей площади разрезаемого листа и уменьшить занимаемое место машиной по сравнению с консольными аналогами.
- Машина оснащена пластиковым кабелеукладчиком, что позволяет защитить провода при перемещениях машины.
- Точность управления составляет +/- 0,1 мм.
- Возможность ручного наклона плазмотрона под углом, что позволяет снимать фаски на разрезаемом листе.

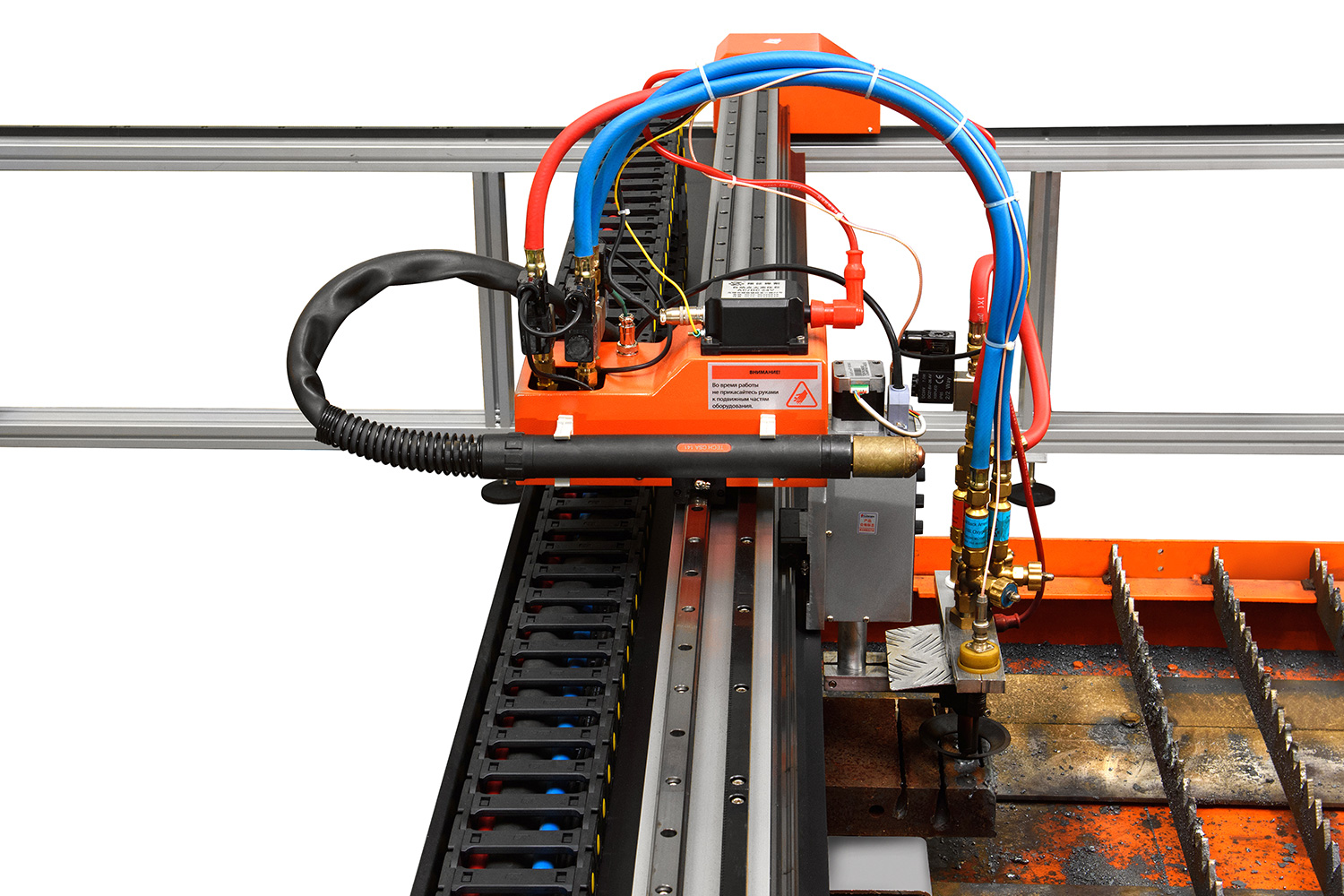

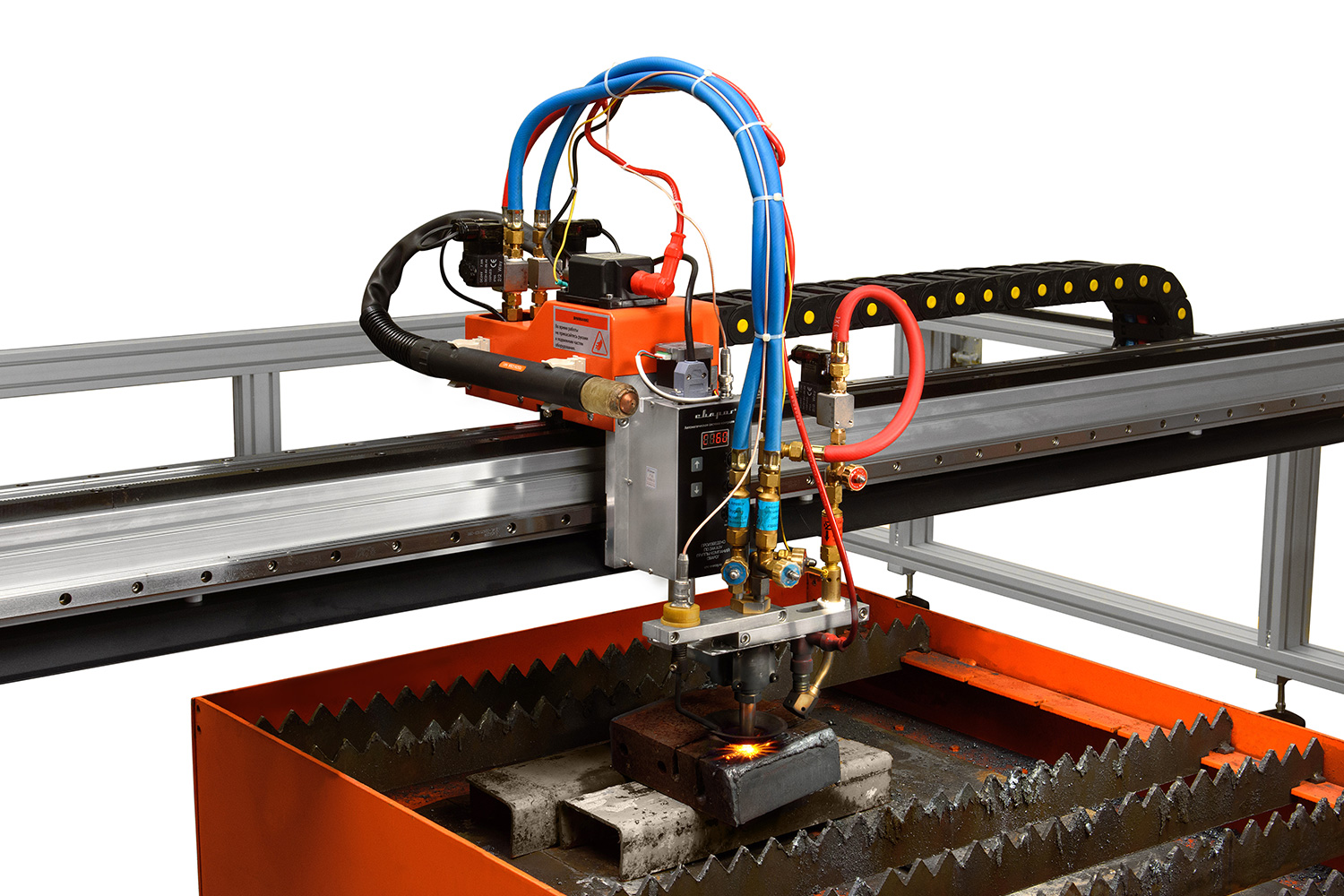

- Встроенная автоматическая система контроля высоты (АСКВ) горелки относительно разрезаемого листа для воздушно-плазменной и газопламенной резки. Система АСКВ оборудована шаговыми двигателями постоянного тока, выполнена в одном корпусе с контроллером. Перепад высоты может составлять до 100 мм.
- Оборудование оснащено защитой от электромагнитных помех, что позволяет его совмещать с аппаратами плазменной резки c высокочастотным поджигом.
- Система ЧПУ позволяет задавать высоту реза на поверхности листа, методом контактного поиска.
- Отсутствуют пружинные системы, что продлевает срок эксплуатации оборудования.
- Возможность использовать как ручную, так и автоматическую систему контроля высоты.

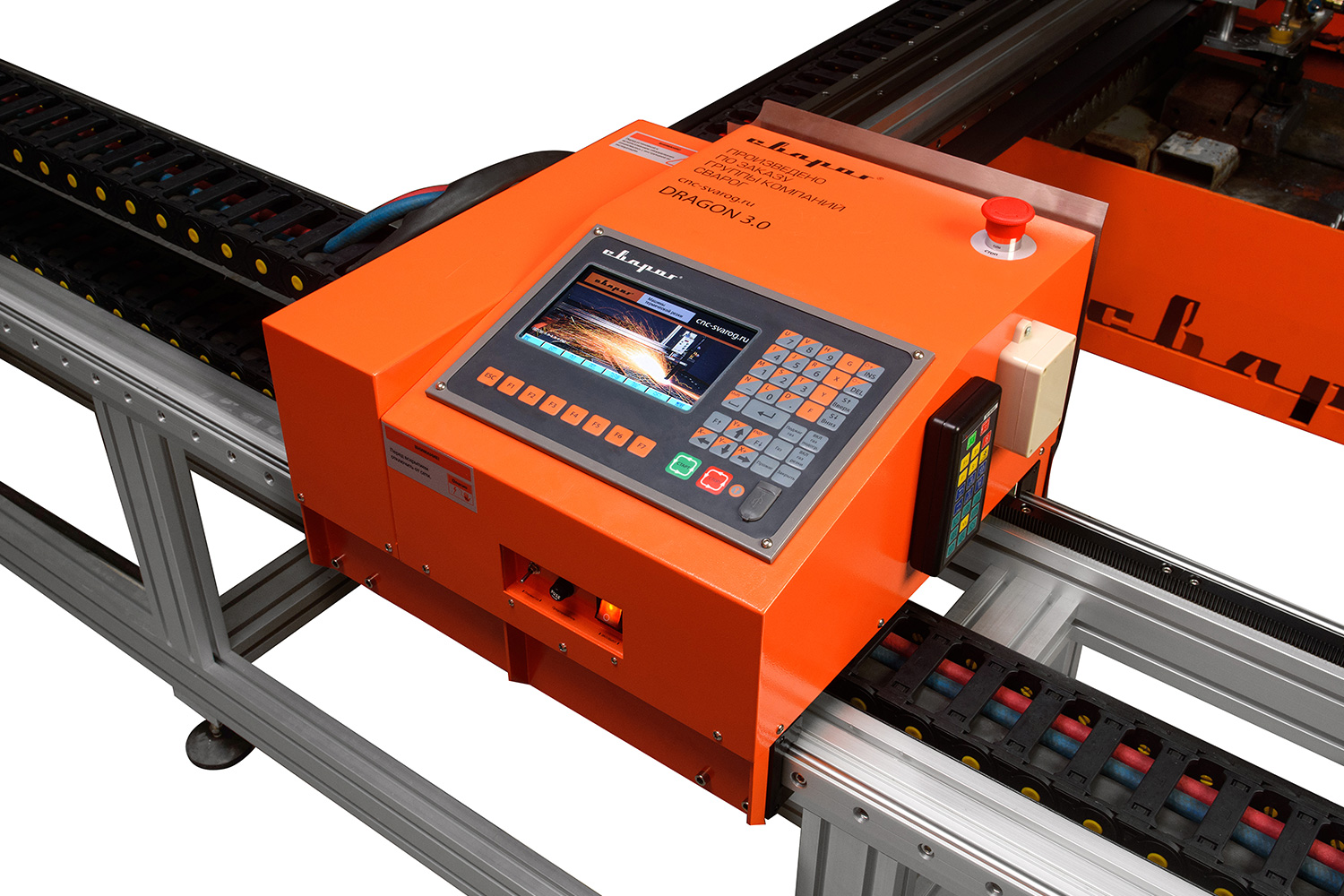

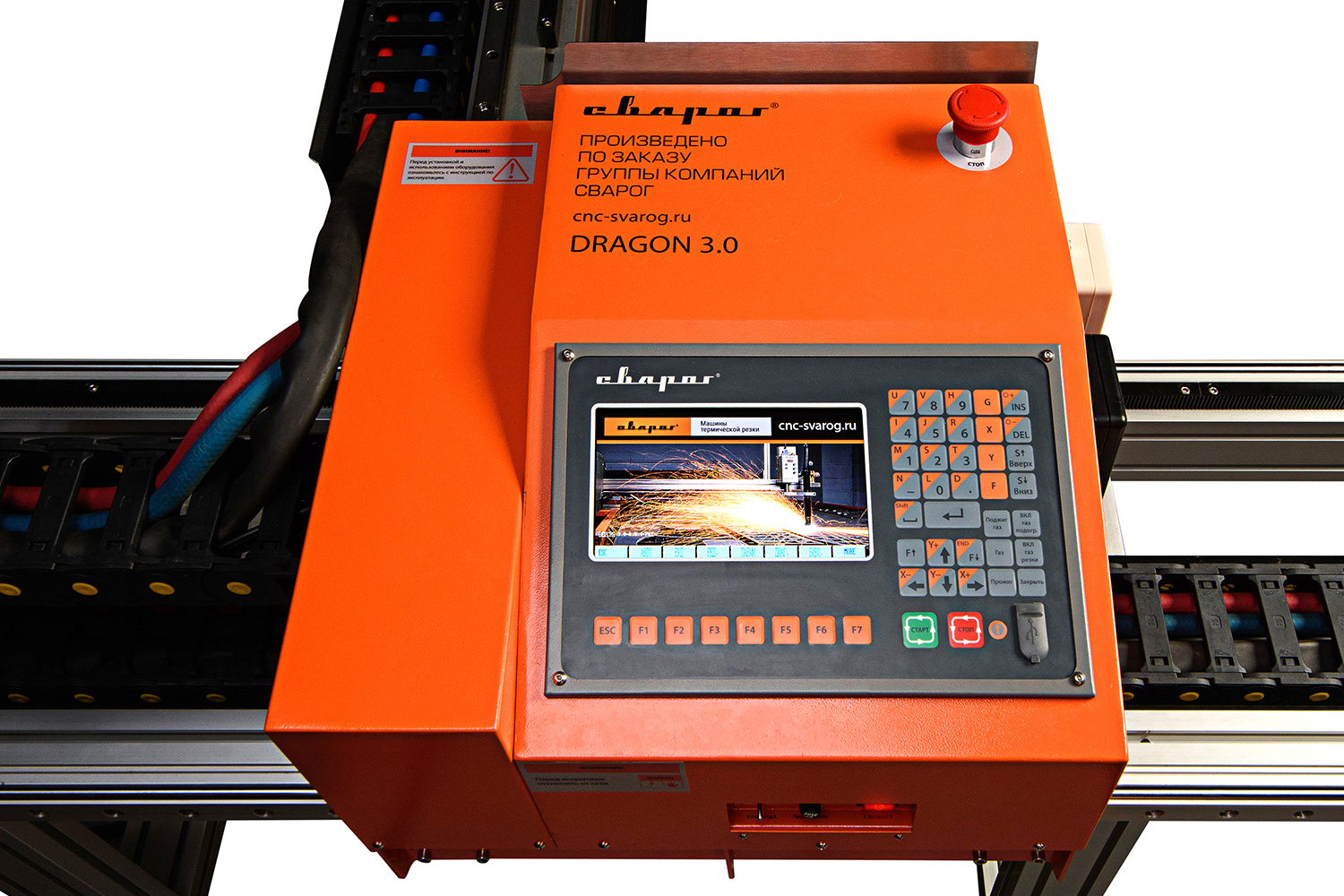

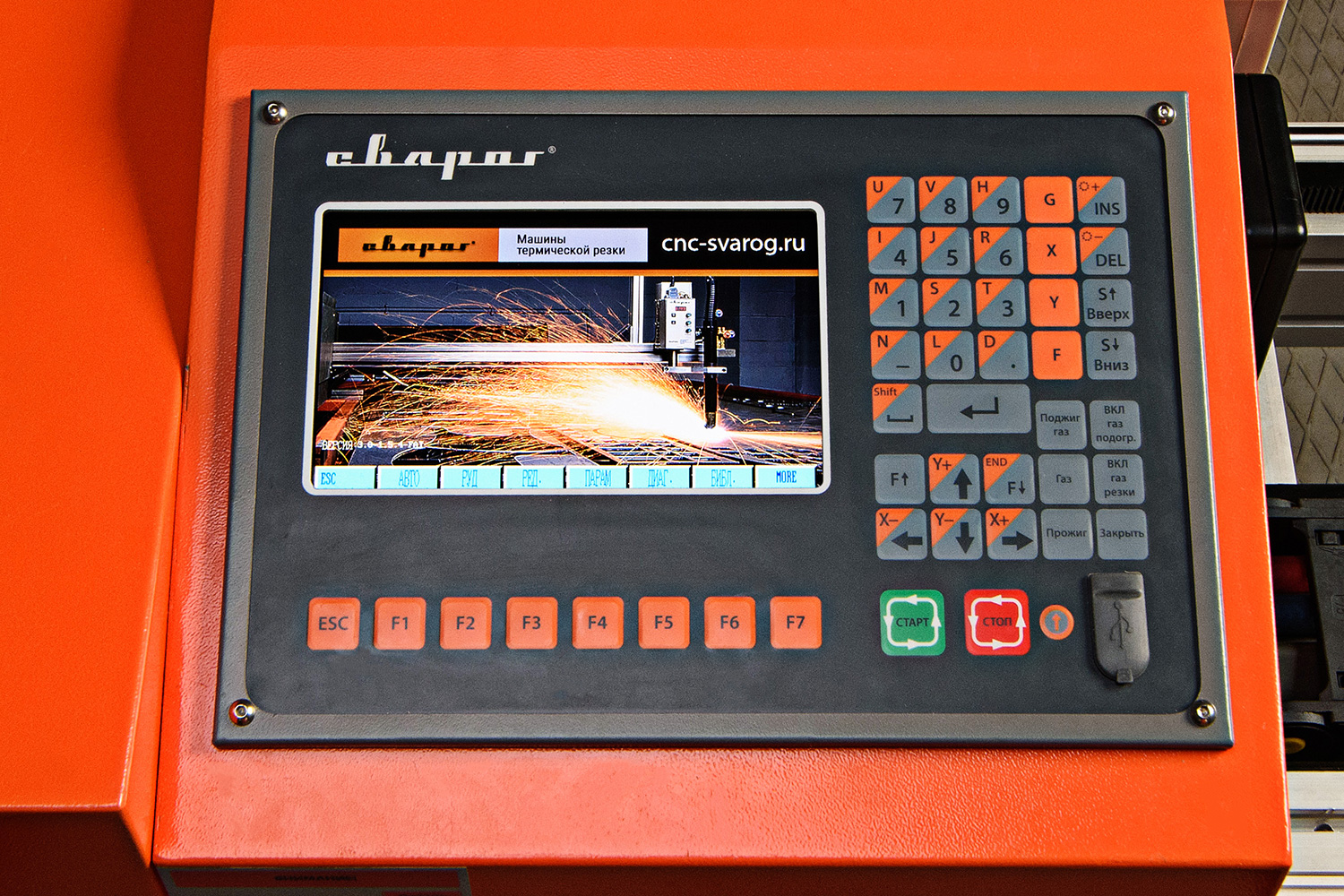

- Dragon 3.0 оснащен встроенной панелью управления контроллера ЧПУ с промышленным процессором ARM 7 и 4Гб энергонезависимой памяти под пользовательские программы (шаблонов деталей).
- Подготовка управляющих программ осуществляется с помощью системы автоматизированного проектирования (САПР) FastCAM, входящего в комплект. САПР FastCAM позволяет подготавливать карты раскроя для вырезки деталей с минимальным количеством отходов металла.
- Возможность подключения беспроводного пульта управления: Дальность действия до 20 метров; Стабильная работа с высоковольтным поджигом дуги; 23 функциональные клавиши; 8 клавиш перемещения.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Напряжение питающей сети В | 220±10% |
| Частота питающей сети Гц | 50 |
| Потребляемая мощность Вт | 200 |
| Дисплей | Цветной, LCD 7˝ |
| Процессор | Industrial ARM–7 CPU |
| Объём памяти Гб | 4, без ограничений по обрабатываемым программам |
| Программное обеспечение резки | FastCAM |
| Рабочая зона резки, стандартная комплектация мм | Ось–X: 3000, Ось–Y: 2500 |
| Рабочая зона резки, дополнительная комплектация мм | Ось–X: 6000, Ось–Y: 2500 |
| Скорость перемещения мм/мин | 0–4000 |
| Скорость резки мм/мин | Газ: 0–600, Плазма: 0–4000 |
| Точность управления мм | ±0,1 |
| Контроль высоты резака | По напряжению дуги |
| Тип резки | Газопламенная, плазменная |
| Толщина разрезаемого металла газом мм | 5–150** |
| Газ | Кислород |
| Давление кислорода, макс. МПа | 0,7 |
| Горючий газ | Ацетилен, Пропан |
| Давление горючего газа, макс МПа | 0,1 |
| Толщина разрезаемого металла плазмой* мм | 1–40** |
| Температура эксплуатации °C | от 0 до +40 |
| Класс защиты | IP 10 |
| Общий вес машины кг | 196/305 |
* При использовании аппарата воздушно–плазменной резки Сварог CUT 160 (J47).
** Рез с края листа.
ХАРАКТЕРИСТИКИ АВТОМАТИЧЕСКОЙ СИСТЕМЫ КОНТРОЛЯ ВЫСОТЫ (АСКВ)
| Модель | ST-TH CEXO 3B |
| Параметры электропитания Постоянный ток | 24±2В, 3А |
| Диапазон ручной регулировки мм | 0–100 |
| Диапазон автоматической регулировки высоты мм | 3–30 |
| Скорость автоматической регулировки высоты мм/мин | 3000 |
| Точность управления мм | ±0,5 |
| Температура эксплуатации ⁰C | от -10 до +50 |
КОМПЛЕКТАЦИЯ
- Консольная машина термической резки с ЧПУ Dragon 3.0 (2500×6000мм) .
- Автоматическая система контроля высоты.
- Комплект программного обеспечения FAST CAM.
Дополнительное оборудование (оплачивается отдельно)
- Стол для плазменной резки проектируется индивидуально.
- Источник плазменной резки ТМ «Сварог» CUT 100 (J78).
- Источник плазменной резки ТМ «Сварог» CUT 160 (J47).
- Источник плазменной резки ТМ «Сварог» CUT 160 (L307).
- Стартовый набор расходных материалов для горелки.
- Пусконаладочные работы и обучение персонала.
- Резак плазменный авт. TECH CSA 141 цент. адаптер 12м IVT0691.
- Комплект подключения Dragon 3.0.
- Пульт управления машиной с ЧПУ беспроводной.
- Составление программ резки .
