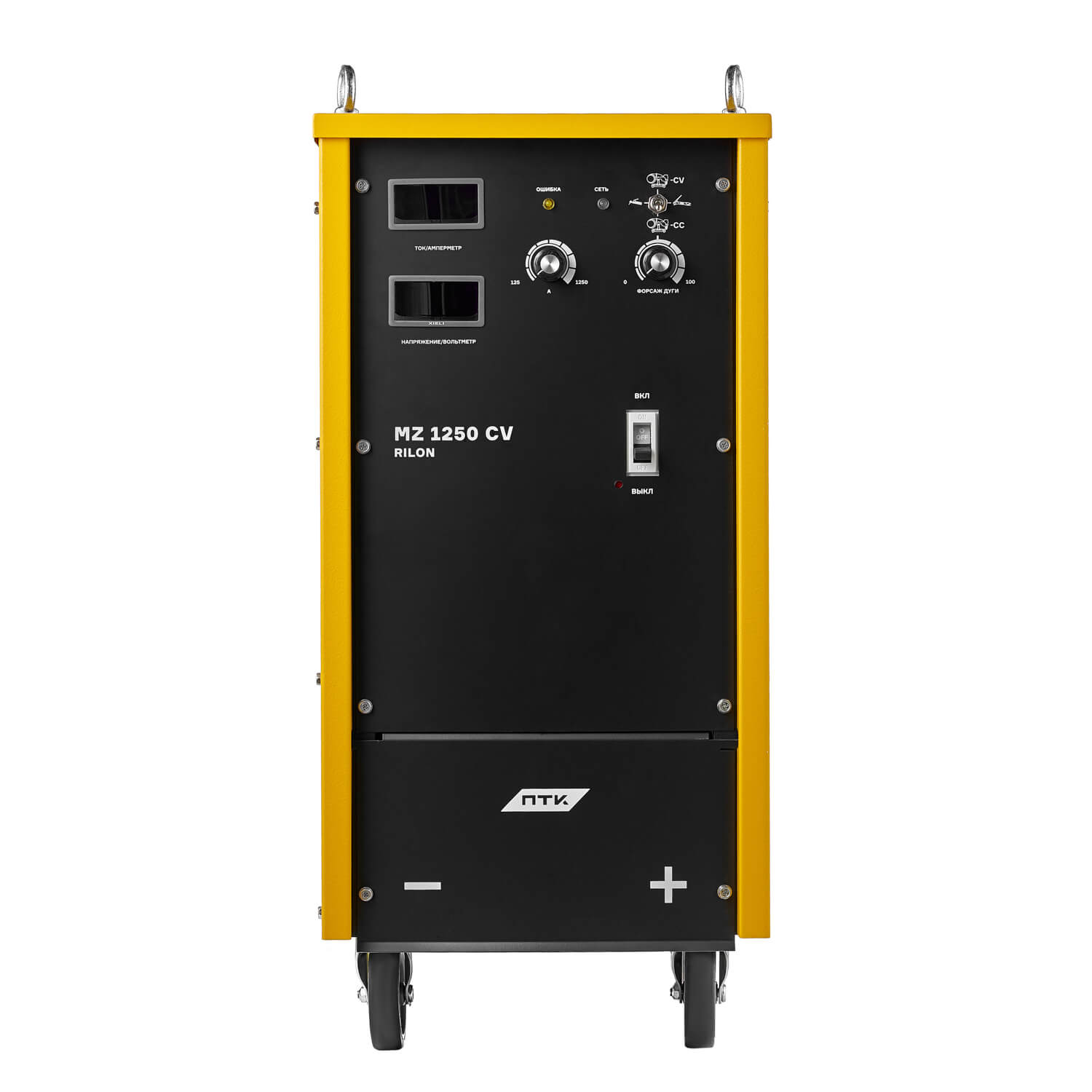

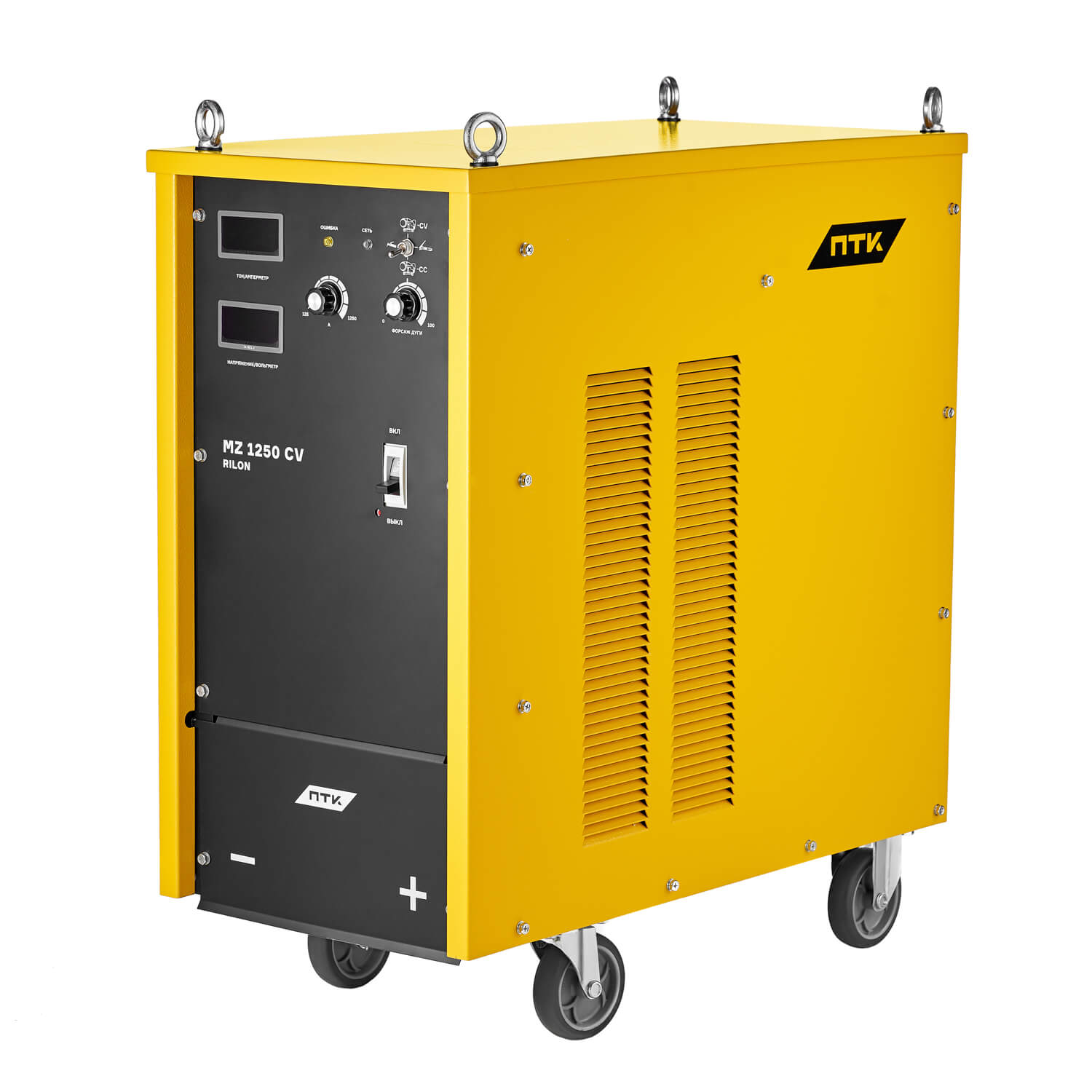

Аппарат для автоматической сварки под флюсом ПТК RILON MZ 1250 CV предназначен для автоматической сварки. Сварку можно производить проволокой сплошного сечения и самозащитной проволокой. Оборудование можно использовать для ручной дуговой сварки (MMA), наплавки и строжки металла. Комплект аппарата состоит из инверторного источника питания и передвижной каретки, на которой установлен механизм подачи проволоки, бункер с флюсом и блок управления. Источник производит автоматическую сварку под флюсом внахлест, сваривает стыковые, угловые и тавровые соединения. Может сваривать детали из углеродистых, легированных, теплоустойчивых и нержавеющих сталей средних и больших величин. При сварке используют проволоку от 4,0 до 6,0 мм. ПТК RILON MZ 1250 CVможет сваривать металл толщиной от 4 мм до 30 мм, в том числе на малых токах. Оборудование позволяет сваривать кольцевые швы при применении дополнительного вращателя, тогда сварочный трактор выступает в роли подвесной головки.
КЛЮЧЕВЫЕ ОСОБЕННОСТИ:
- Наличие переключателя между постоянным током (CC) и постоянным напряжением (CV) в зависимости от толщины сварочной проволоки. При постоянном напряжении (СV) возможно использование проволоки диаметром более 3,2 мм, а при постоянном токе (CC) возможно использование проволоки диаметром менее 3,2 мм.
- Наличие функций старта сварки «Протяжкой» - зажигание дуги во время движения и старта сварки «Касанием» - начало движения после зажигания дуги.
- Угол положения сварочной головки может варьироваться от нормали на ± 45° для удобства сварки угловых, тавровых швов, а также для сварки швов в труднодоступных местах.
- Сварочный аппарат имеет возможность подключения электрододержателя для MMA сварки, а также электрододержателя для воздушно-дуговой строжки металла для удаления поверхностных трещин, вкраплений, окалины и прочих дефектов слитков, поковок и металлопроката, а также для зачистки корней швов.
- При ручной дуговой сварке используются штучные электроды диаметром от 4,0 до 6,0 мм.
- Автоматическая настройка горячего старта (Hot Start) и форсированной дуги (Arc Force) в режиме MMA сварки.
- Гарантия 5 лет на аппараты серии ПТК RILON.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Сварочный аппарат: |
| Напряжение питающей сети, В: | 380±15% |
| Частота питающей сети, Гц: | 50 |
| Сварочный ток, А: | 125–1250 |
| Потребляемый ток, А: | 130 |
| Сварочное напряжение, В: | 44 |
| Напряжение холостого хода, В: | 90 |
| Потребление на холостом ходу, Вт: | 300 |
| Коэффициент мощности: | 0,93 |
| ПВ, %: | 60 |
| КПД, %: | 85 |
| Класс изоляции: | H |
| Класс защиты: | IP23 |
| Размеры индивидуальной упаковки, мм: | 900х530х1100 |
| Вес индивидуальной упаковки, кг: | 140 |

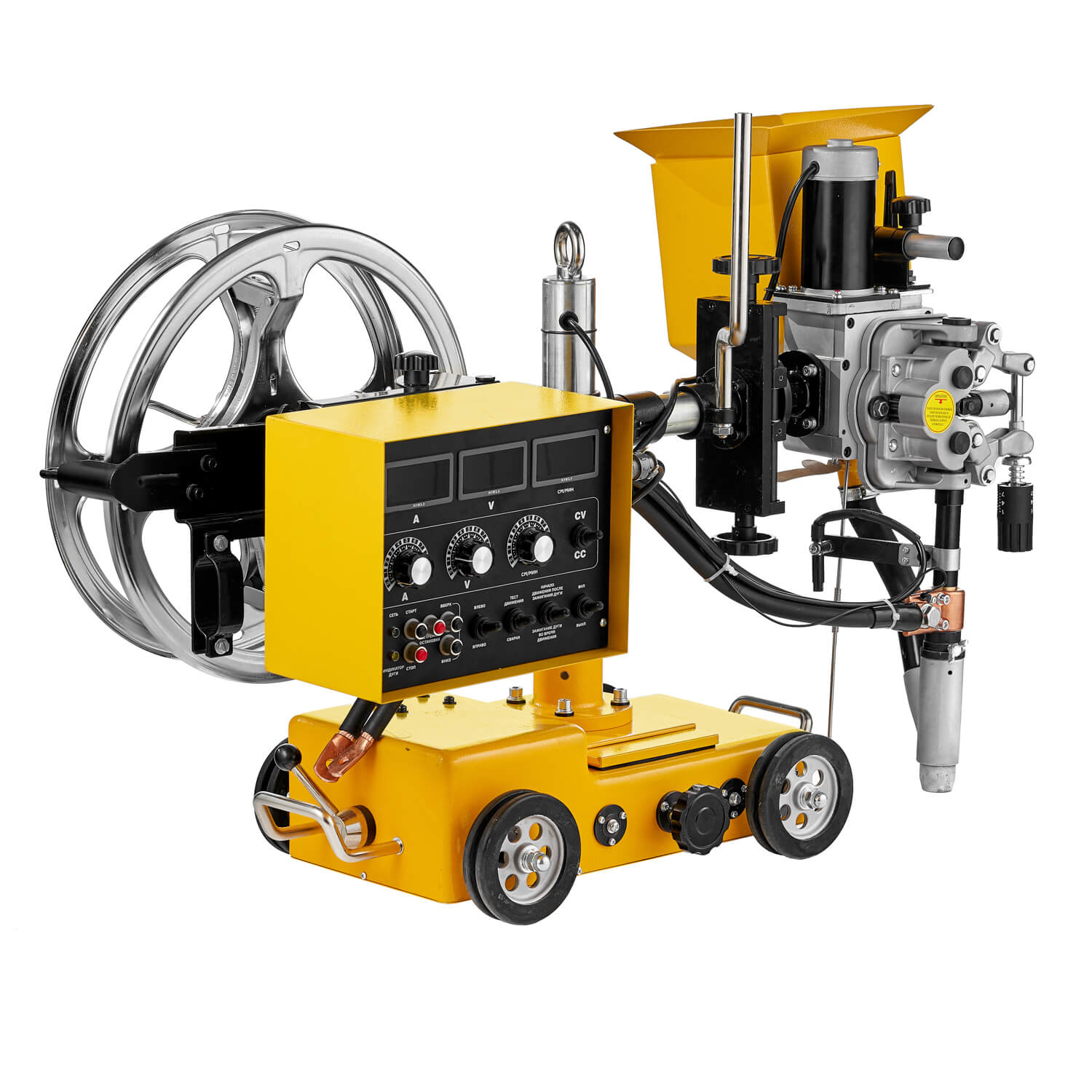

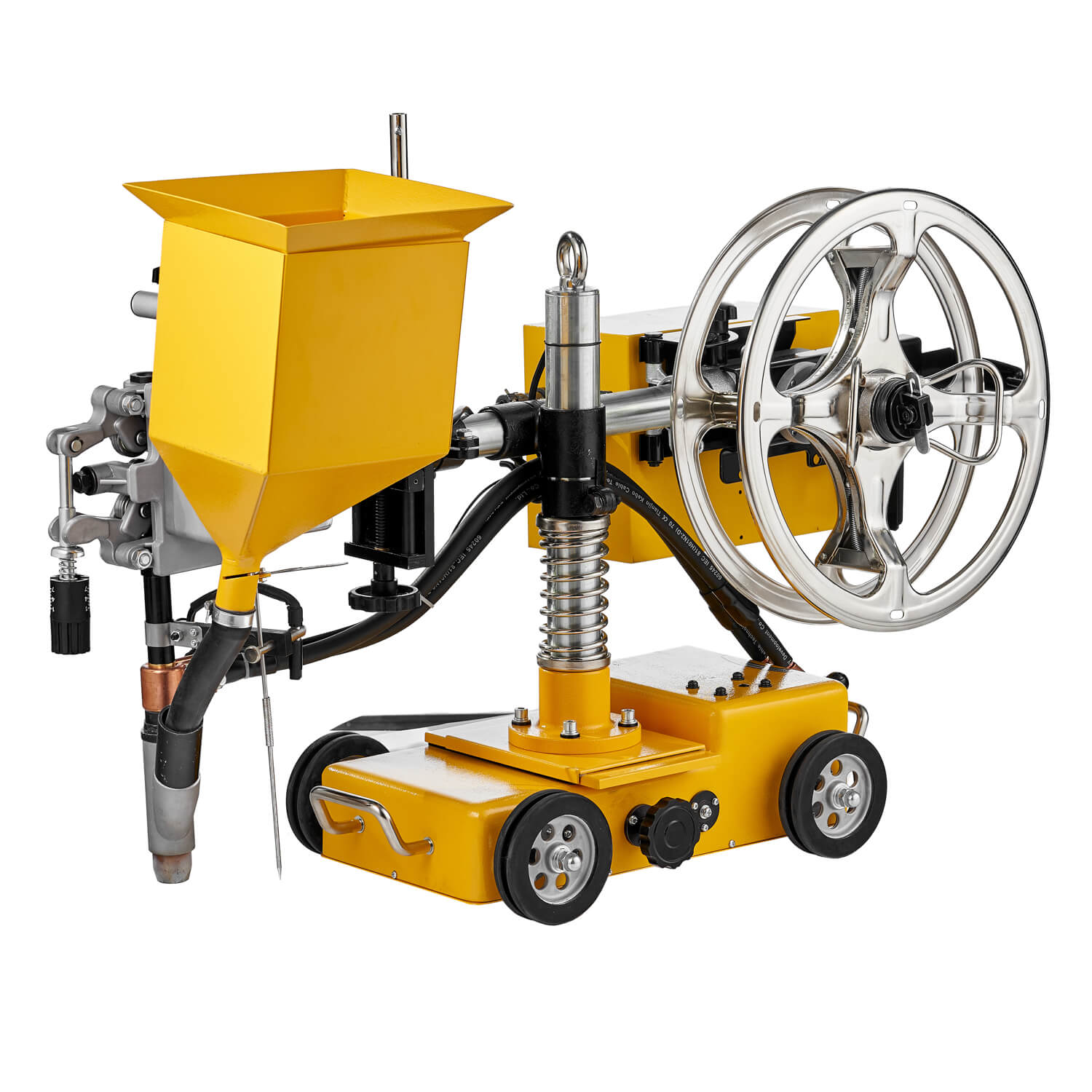

| Сварочный трактор: |
| Потребляемый ток привода перемещения, А: | 0,4 |
| Потребляемый ток привода подачи проволоки, А: | 1 |
| Скорость перемещения сварочного трактора, м/мин: | 0,2–2,2 или 0,2–1,5 |
| Скорость подачи проволоки, м/мин: | 0,3–3,0 |
| Диаметр сварочной проволоки, мм: | 4,0–6,0 |
| Метод зажигания дуги: | Касание/отрыв |
| Вертикальная регулировка контактного мундштука, мм: | 70 |
| Поворот вокруг вертикальной оси: | ±90° |
| Наклон сварочной головки: | ±45° |
| Объём флюсового бункера, л: | 6 |
| Диаметр катушки с проволокой, мм: | 300 |
| Вес катушки с проволокой, кг: | 25 |
| Размеры индивидуальной упаковки, мм: | 1250х600х950 |
| Вес индивидуальной упаковки, кг: | 96 |
КОМПЛЕКТАЦИЯ:
- Инверторный аппарат автоматической сварки под флюсом — 1 шт.
- Сварочный трактор — 1 шт.
- Сварочный кабель (10 метров) — 2 шт.
- Кабель управления (10 метра) — 1 шт.
- Клемма заземления (кабель 6 метров) — 2 шт.
- Руководство по эксплуатации — 1 шт.
КОМПЛЕКТАЦИЯ СВАРОЧНОГО ТРАКТОРА:
- Каретка — 1 шт.
- Вертикальная колонна — 1 шт.
- Воротная часть с горизонтальной штангой — 1 шт.
- Ручное колесо поворота горизонтальной штанги — 1 шт.
- Привод подачи проволоки — 1 шт.
- Сварочная головка — 1 шт.
- Система подачи флюса с флюсовым бункером — 1 шт.
- Катушка с проволокой — 1 шт.

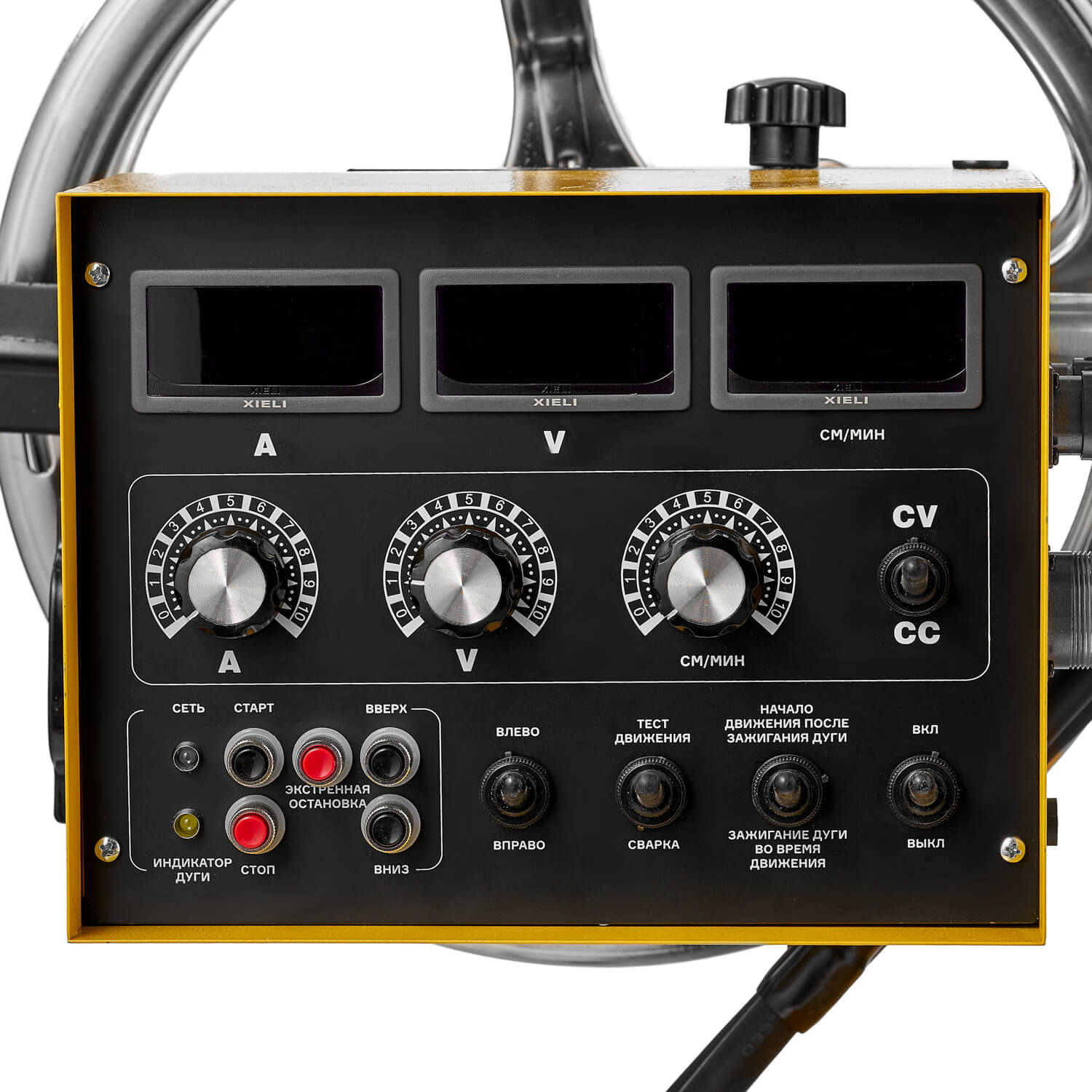

- Блок управления — 1 шт.
- Рельс для перемещения трактора (длина 1 метр) — 1 шт.
- Ключ торцовый для поворота вертикальной колонны — 1 шт.
- Ключ гаечный для регулировки сварочной головки — 1 шт.
- Ролик для проволоки ø 4,0/5,0/6,0 мм — по 2 шт.
- Токопроводящий мундштук ø 4,0/5,0/6,0 мм — по 1 шт.
|
|
