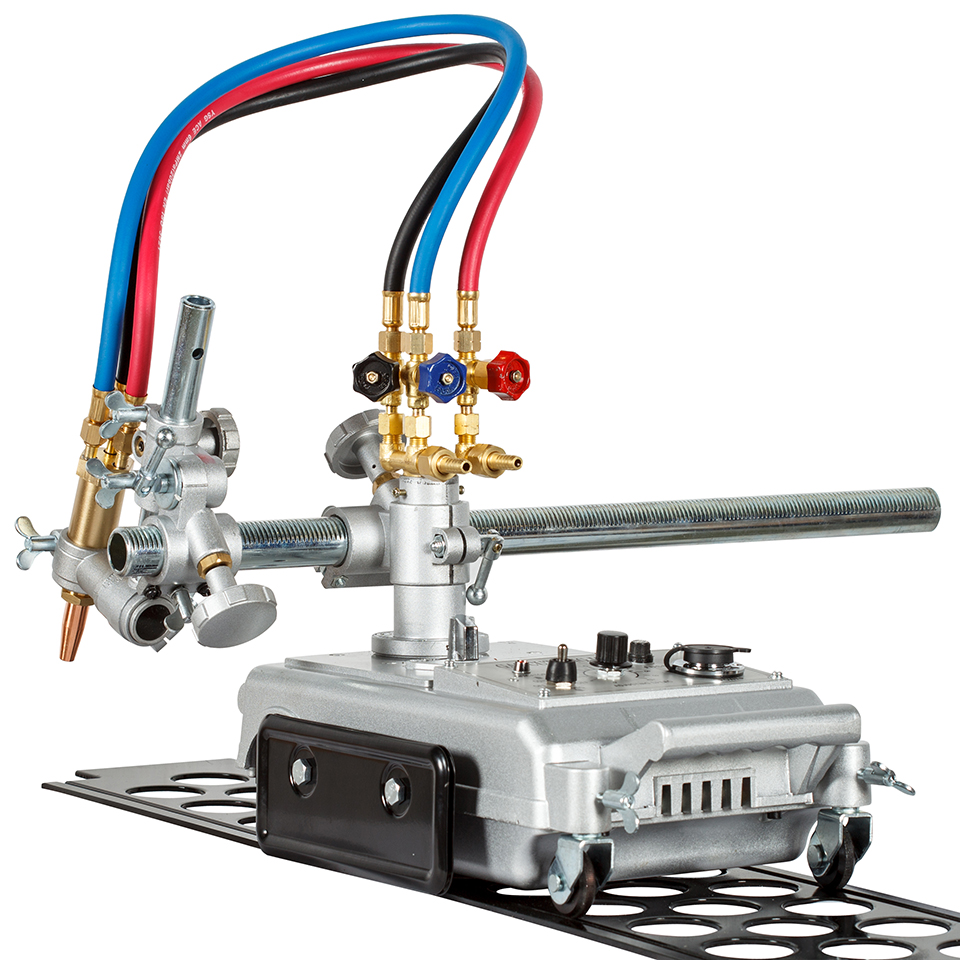

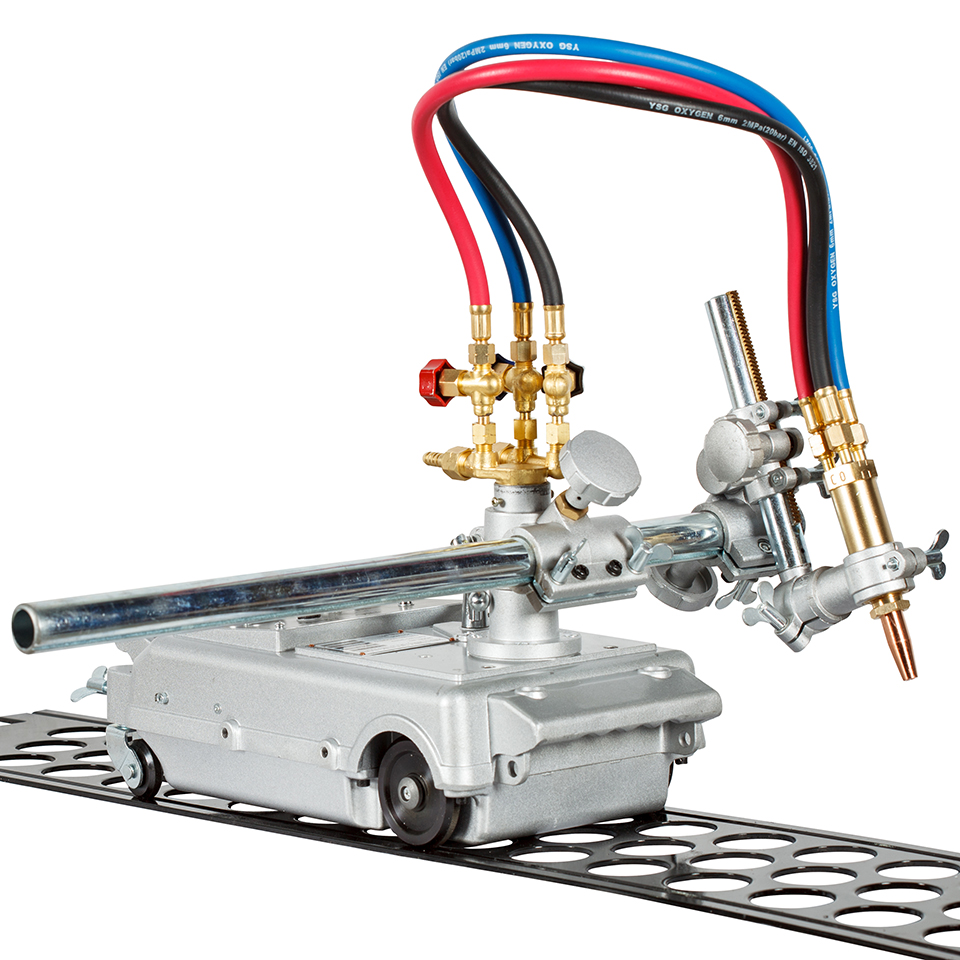

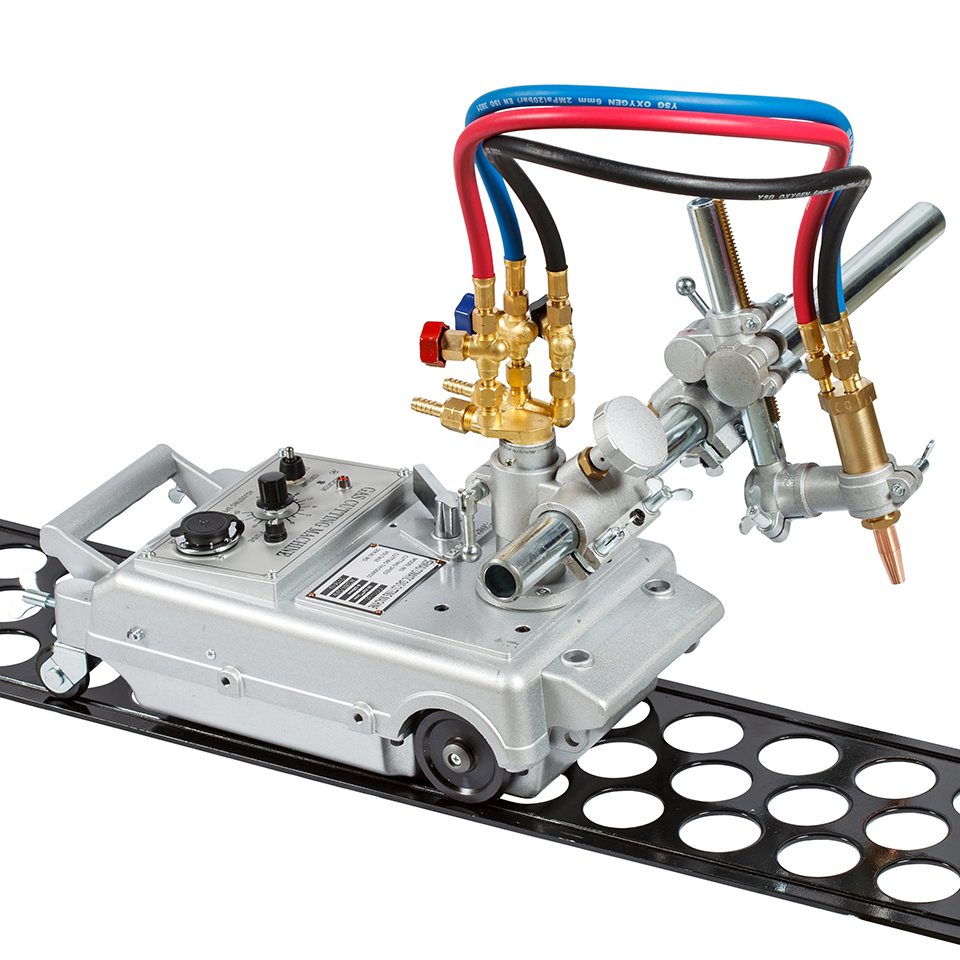

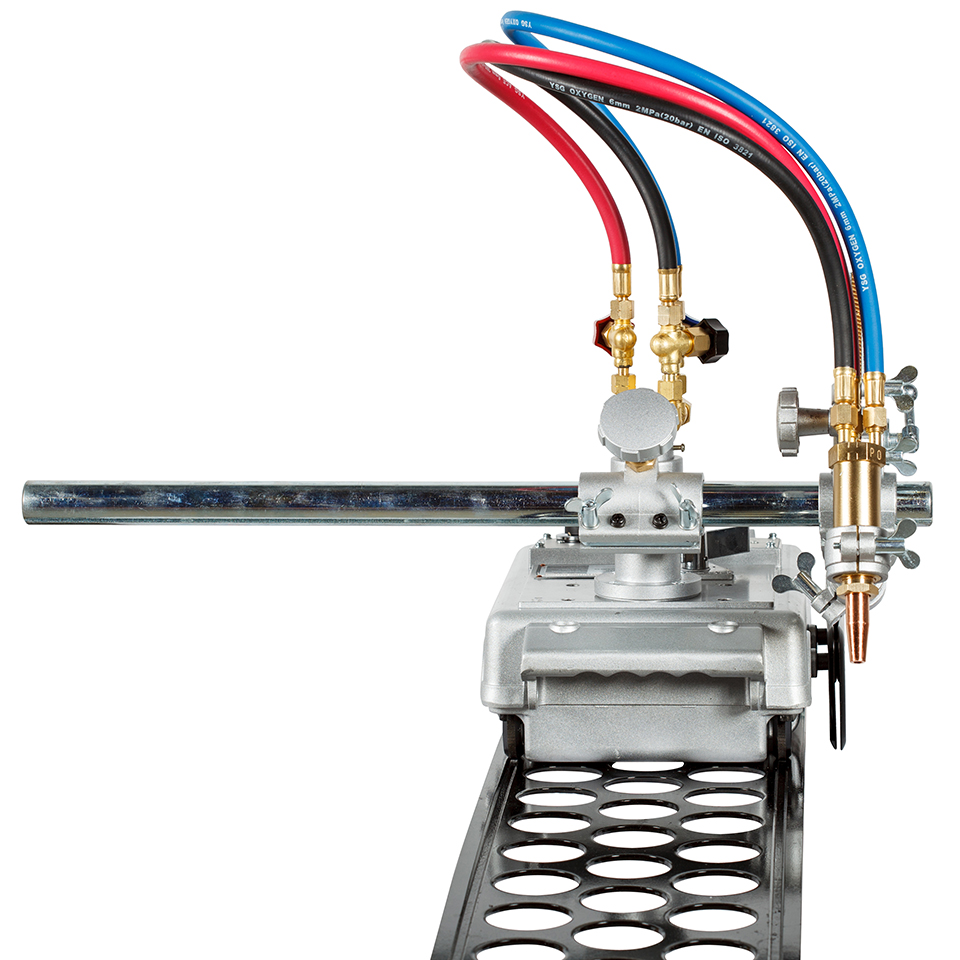

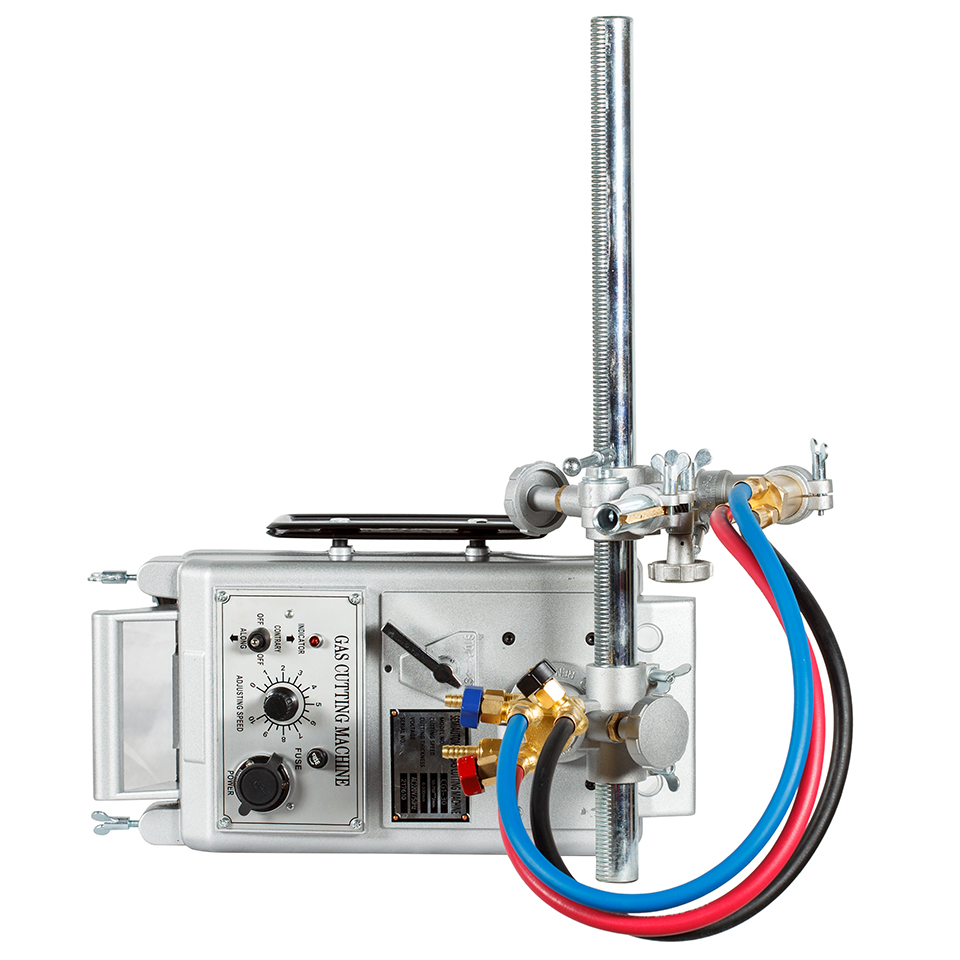

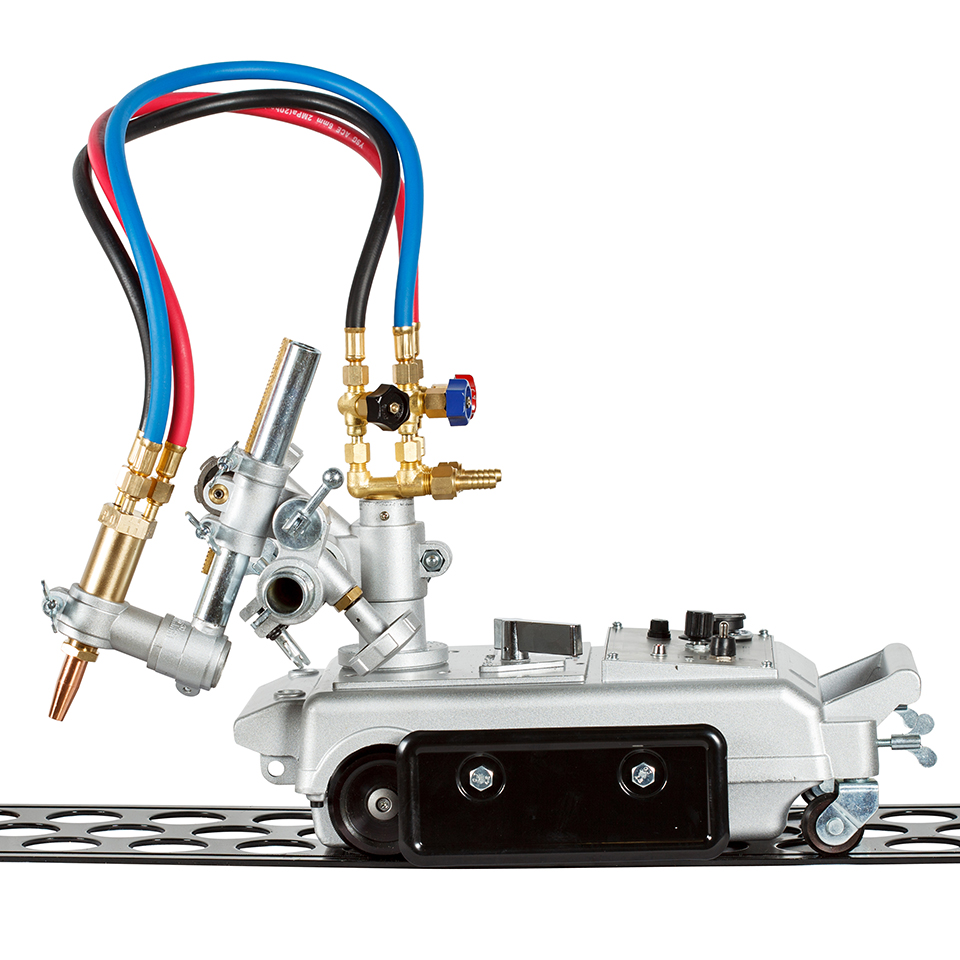

Машина термической резки CG-30 оснащена 1 резаком для прямолинейного реза листового проката низкоуглеродистых сталей толщиной до 100 мм. В комплект поставки входит направляющий рельс.
КЛЮЧЕВЫЕ ОСОБЕННОСТИ:
- Машина термической резки с 1 резаками. Возможный угол наклона резака — 30°, 45° и 60°.
- Прямолинейный рез листового проката низкоуглеродистых сталей толщиной до 100 мм.
- При использовании циркульного устройства может двигаться по кругу для вырезки отверстий диаметром от 200 мм до 2000 мм.
- Для удобного и точного перемещения машины по листу в комплект входит направляющий рельс.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Рабочий газ: | Пропан/Ацетилен |
| Привод: | Электрический |
| Напряжение питающей сети, В: | 220±10% |
| Скорость реза, мм/мин: | 50–750 |
| Перемещение: | Рельс |
| Расстояние между роликами (ширина колеи), мм: | 180 |
| Количество резаков, шт: | 1 |
| Вертикальное перемещение резака, мм: | до 50 |
| Угол наклона резака,°: | 30°, 45° и 60° |
| Максимальная толщина разрезаемого металла, мм: | 100 |
| Ширина вырезаемых полос за один проход, мм: | 100–640 |
КОМПЛЕКТ ПОСТАВКИ:
- Машина термической резки в сборе – 1 шт.
- Набор для чистки мундштуков – 1 шт.
- Торцевой гаечный ключ – 1 шт.
- Отвертка для сборки машины – 1 шт.
- Руководство по эксплуатации – 1 шт.
Машина термической резки состоит из
- Самоходная тележка – 1 шт.
- Коллектор газовый с 3-мя вентилями – 1 шт.
- Суппорт резака в сборе – 1 шт.
- Резак – 1 шт.
- Комплект рукавов (L=600 мм, 3 шт.) – 1 комплекта
- Направляющий рельс (L=1800 мм) – 1 шт.
- Циркульное устройство – 1 шт.
- Мундштук пропановый газосмесительный № 2РМ – 1 шт.
- Мундштук пропановый газосмесительный № 3РМ – 1 шт.
