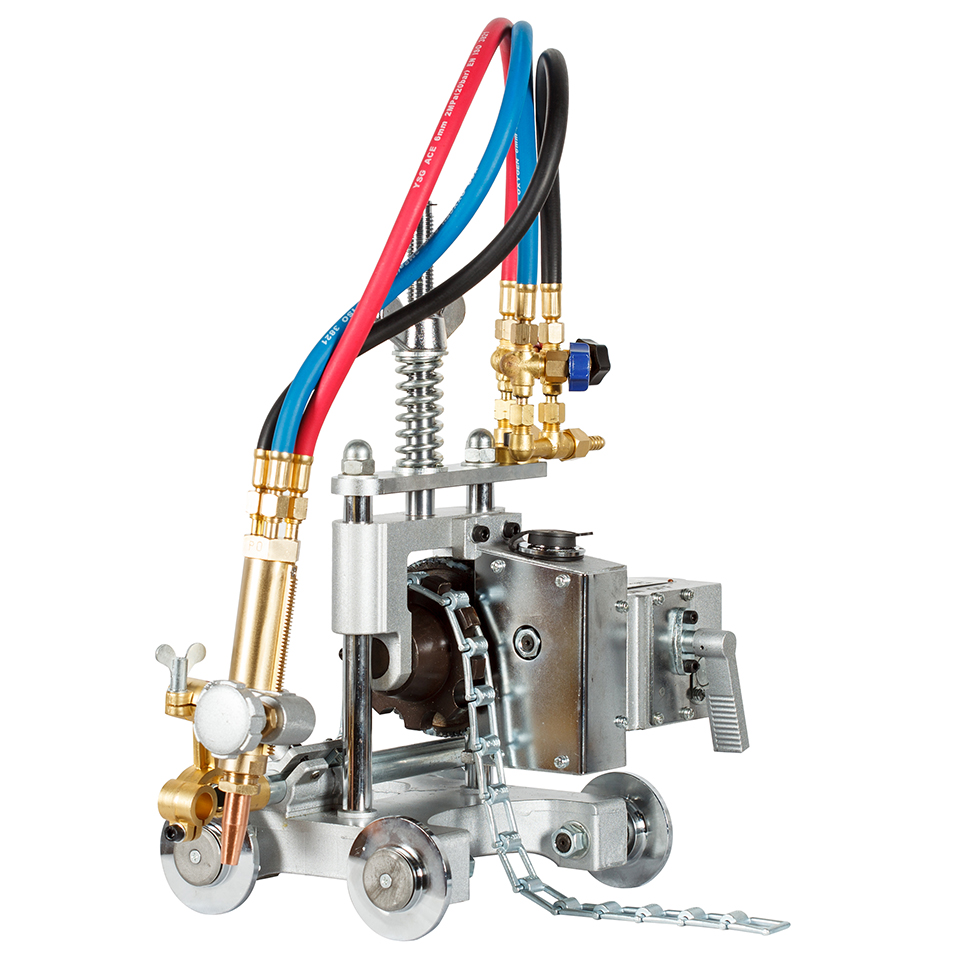

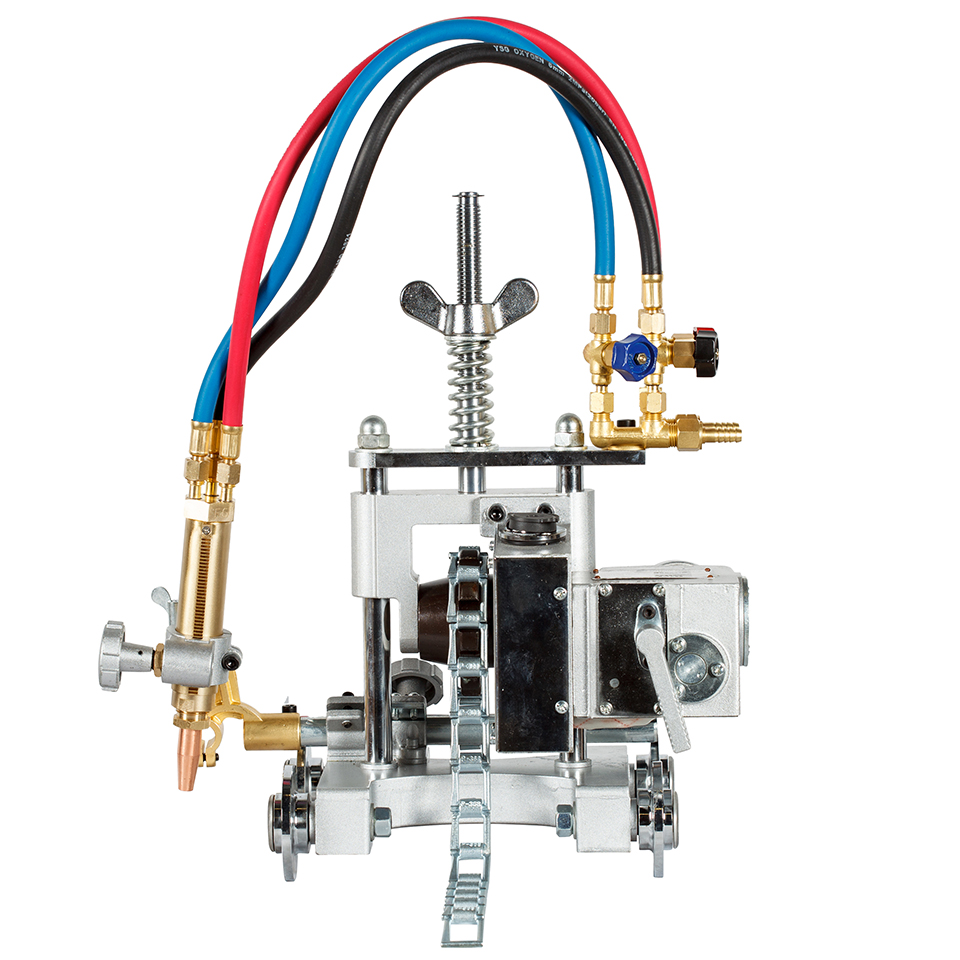

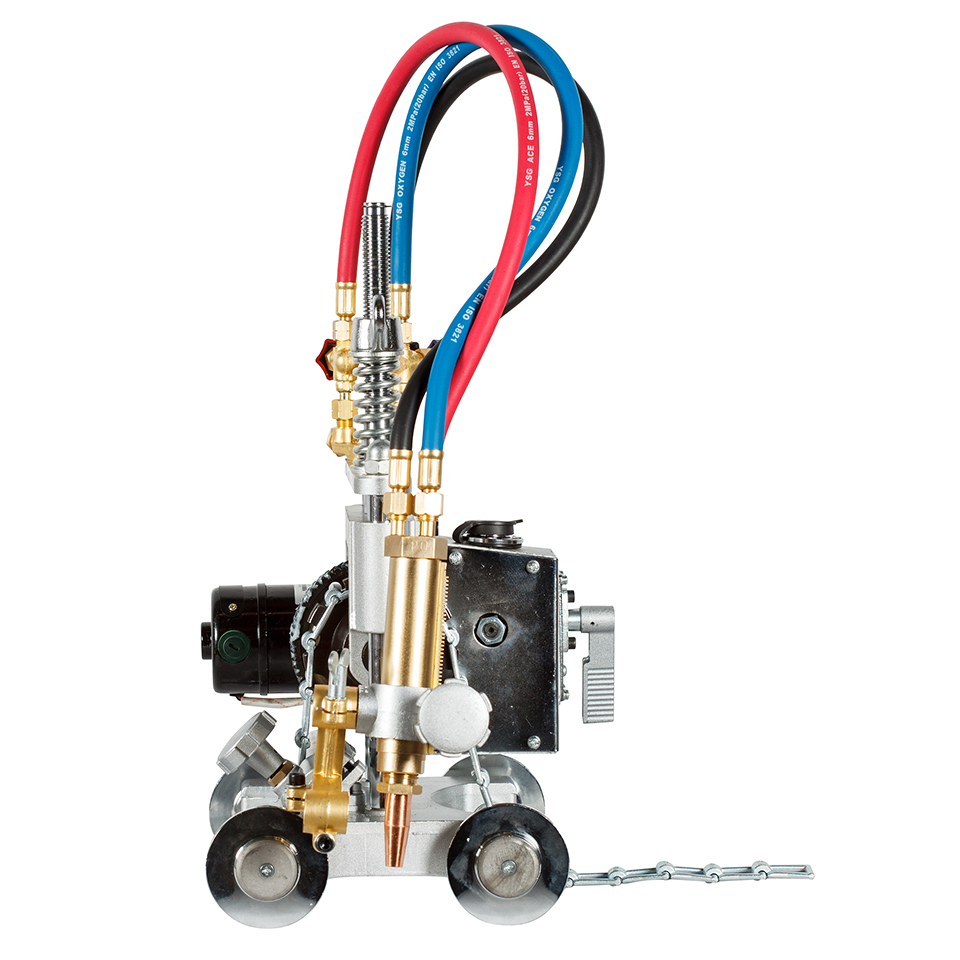

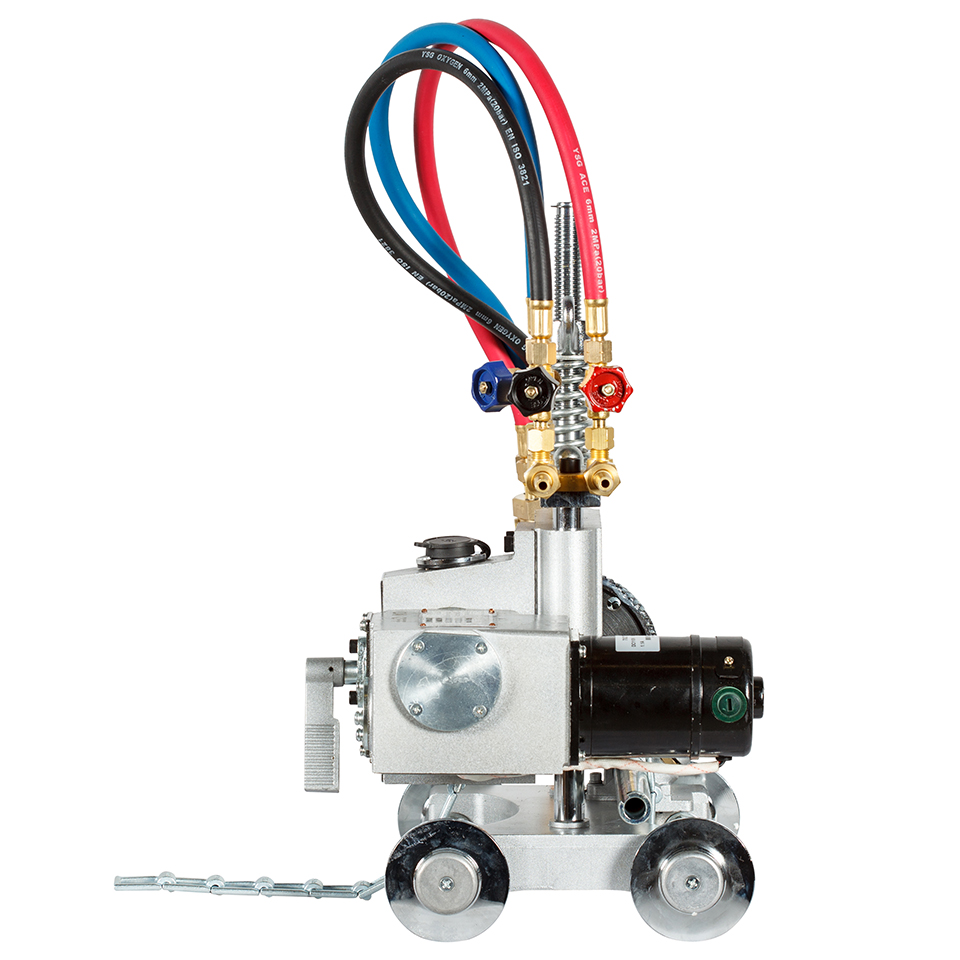

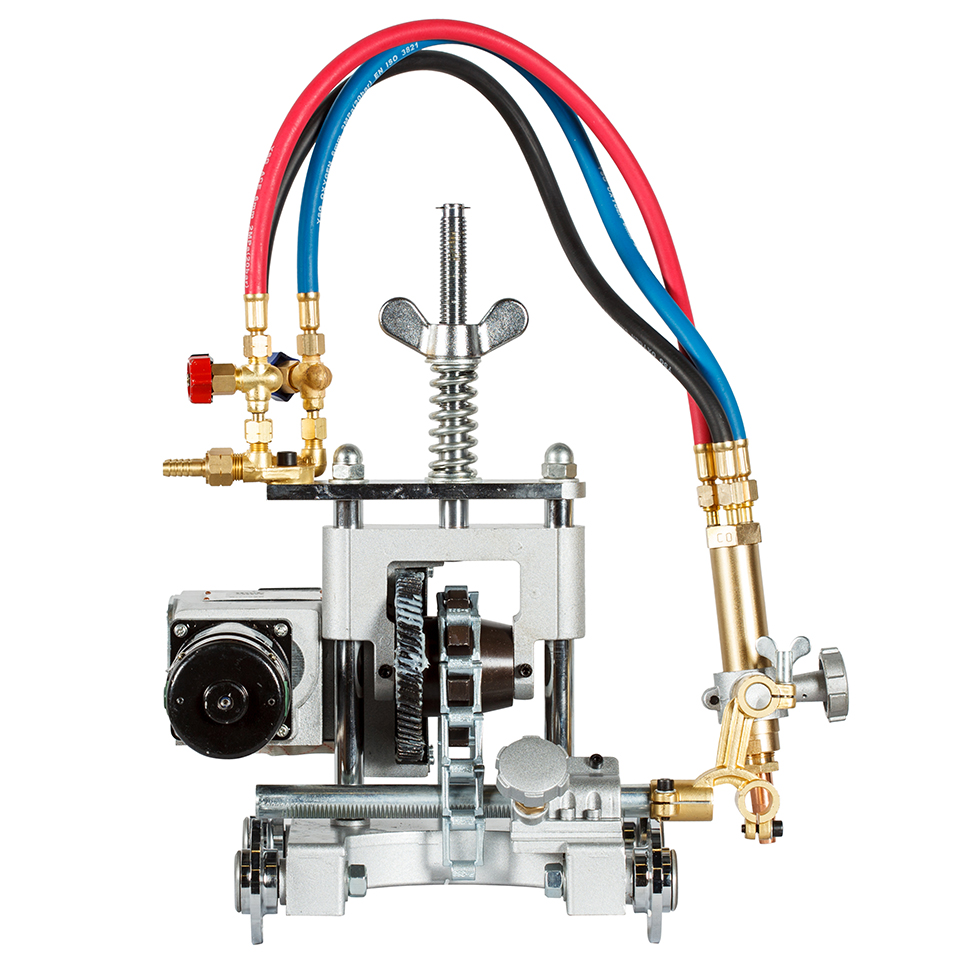

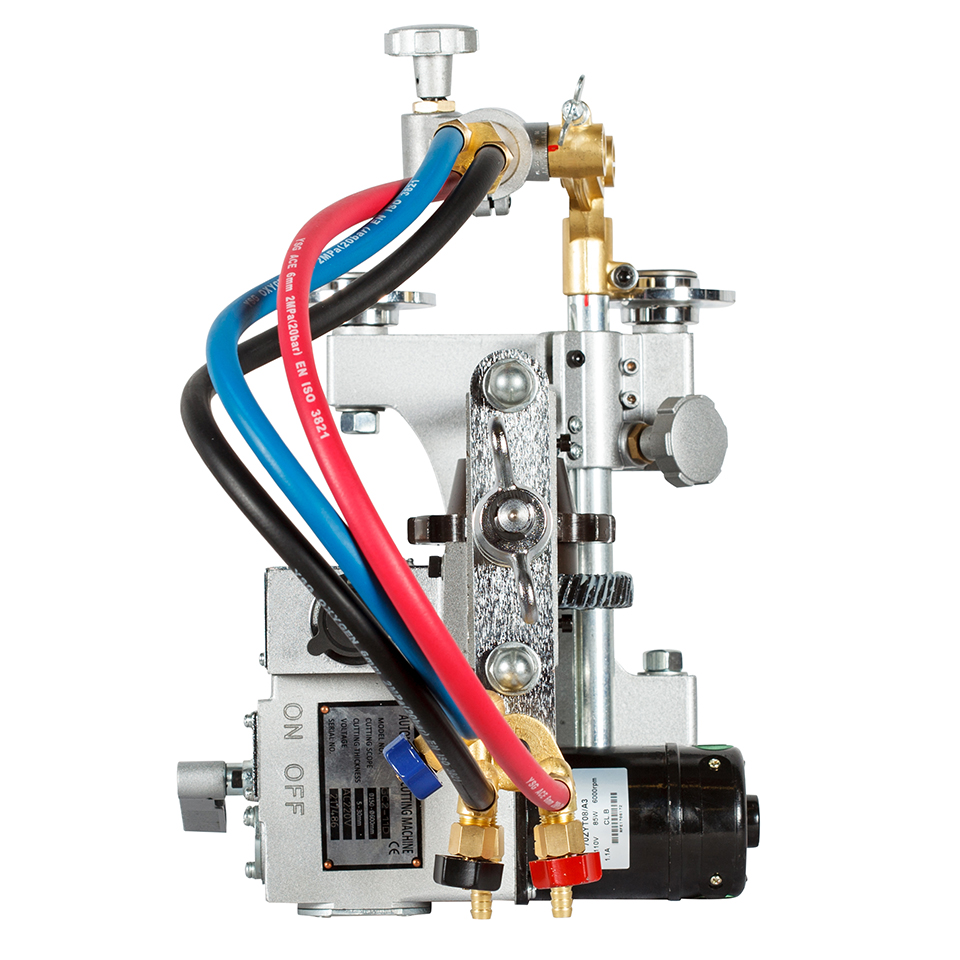

Машина термической резки CG2-11D для труб диаметром до 600 мм. Диапазон диаметров разрезаемых труб возможно увеличить до 1420 мм с дополнительным комплектом направляющей цепи. Машина способна производить рез и одновременное снятие фаски. Машина CG2-11D активно применяется при резке стальных труб, при производстве котельного оборудования, в кораблестроении, нефтяной и химической промышленности. Машина оснащена электрическим приводом. В комплект поставки входит пульт управления.
КЛЮЧЕВЫЕ ОСОБЕННОСТИ:
- Быстрая установка и настройка машины.
- Увеличенная скорость реза.
- Нет необходимости тщательно подготавливать и очищать трубу в предполагаемом месте реза.
- Машинный резак комплектуется безопасными газосмесительными мундштуками внутрисоплового смешения для работы на горючем газе – пропан.
- Дополнительно машинный резак может комплектоваться мундштуками для работы на ацетилене.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Рабочий газ: | Пропан/Ацетилен |
| Привод: | Электрический |
| Напряжение питающей сети, В: | 220±10% |
| Скорость резки, мм/мин: | 150—750 |
| Перемещение: | Цепь |
| Количество резаков, шт: | 1 |
| Горизонтальное перемещение резака, мм: | до 100 |
| Вертикальное перемещение резака, мм: | до 50 |
| Угол наклона резака,°: | до 45 |
| Диаметр разрезаемых труб, мм: | 160–600 |
| Толщина стенок разрезаемых труб, мм: | до 50 |
КОМПЛЕКТ ПОСТАВКИ:
- Машина термической резки CG2-11D в сборе – 1 шт.
- Мундштук пропановый газосмесительный № 1РМ – 1 шт.
- Мундштук пропановый газосмесительный № 2РМ – 1 шт.
- Набор для чистки мундштуков – 1 шт.
- Торцевой гаечный ключ – 1 шт.
- Отвертка для сборки машины – 1 шт.
- Руководство по эксплуатации – 1 шт.
Машина термической резки состоит из
- Каретка с электрическим приводом – 1 шт.
- Коллектор газовый с 3-мя вентилями – 1 шт.
- Суппорт резака в сборе – 1 шт.
- Резак – 1 шт.
- Комплект рукавов (L=600 мм, 3 шт.) – 1 комплект
- Цепь для труб диаметром до 600 мм (комплект из 80 звеньев) – 1 шт.
