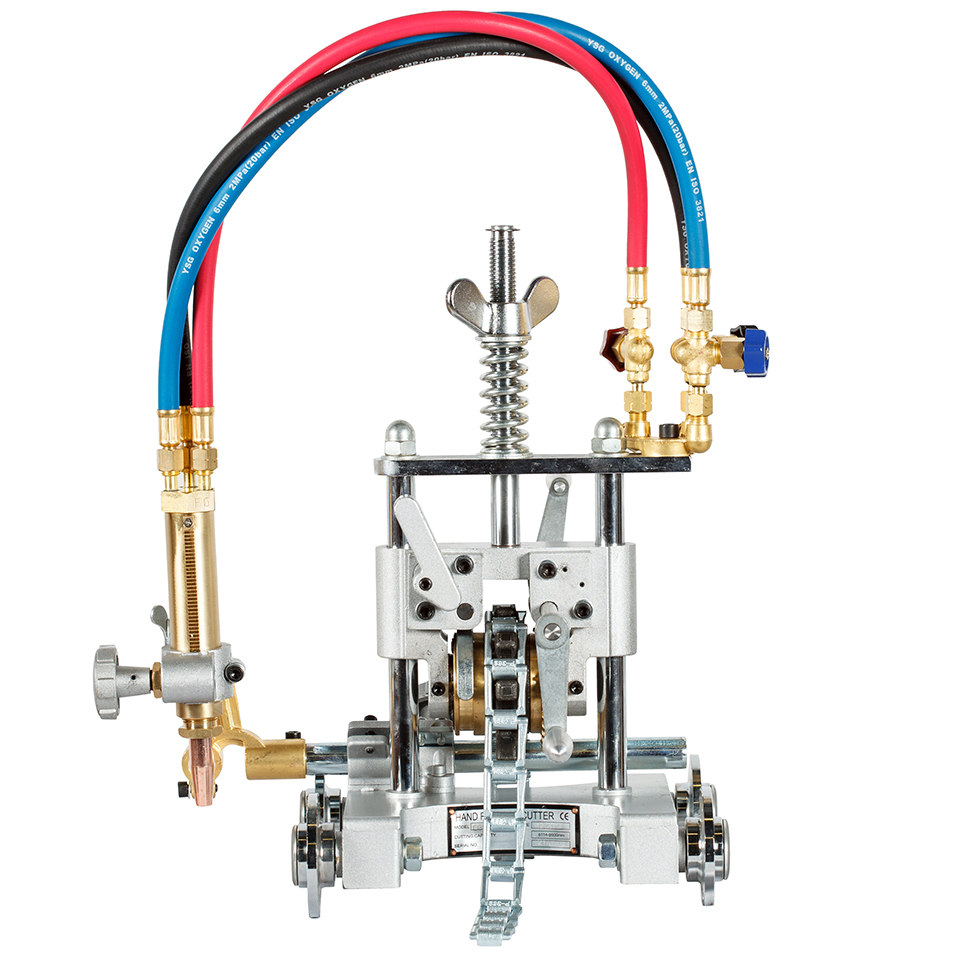

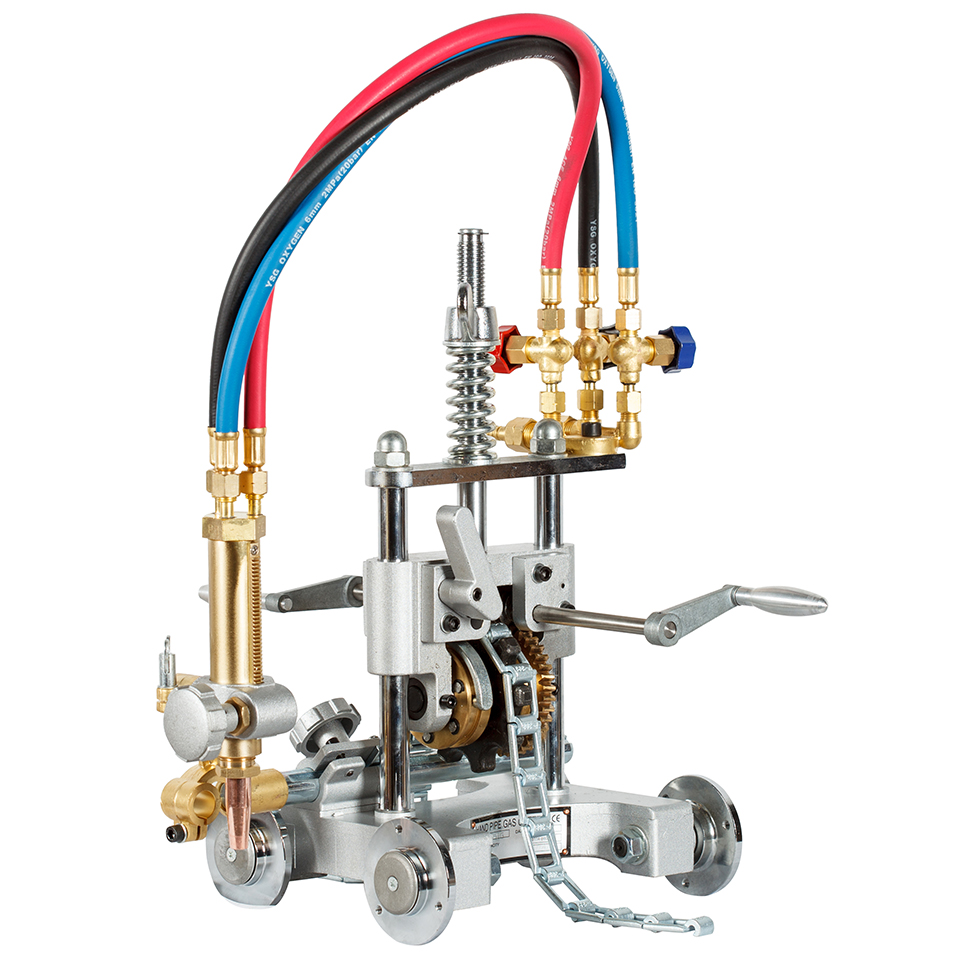

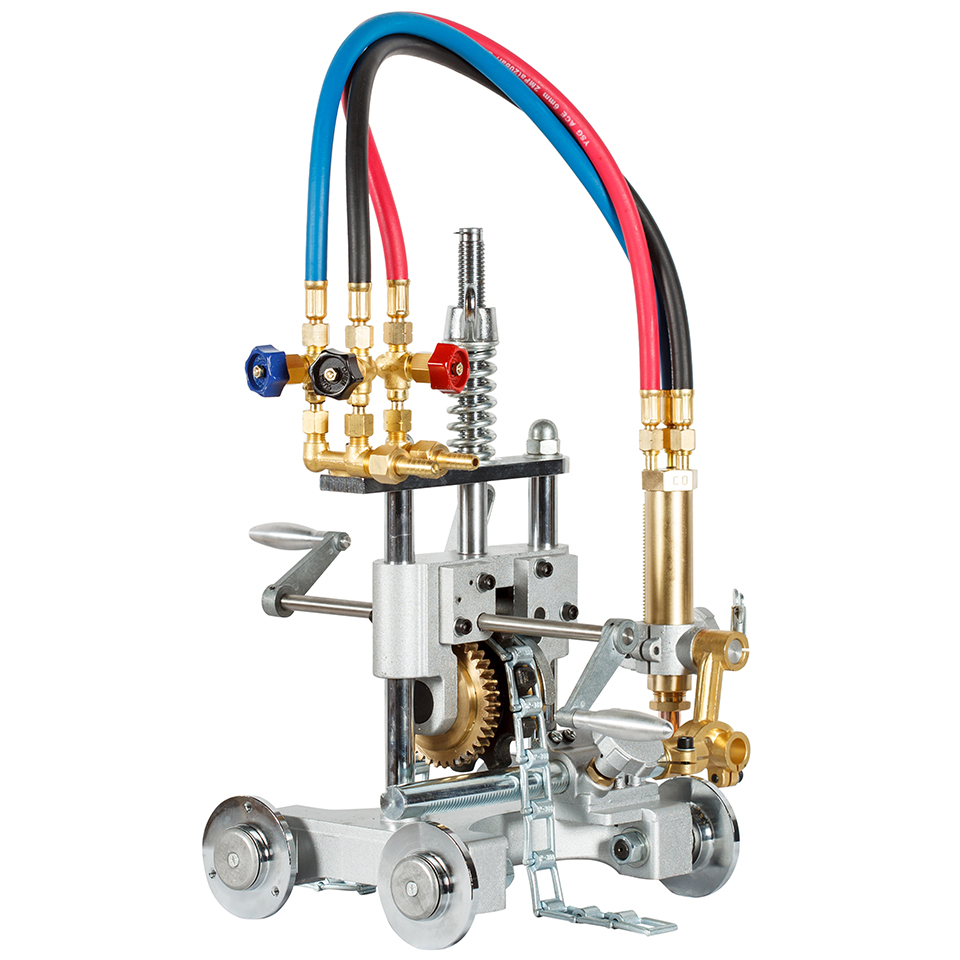

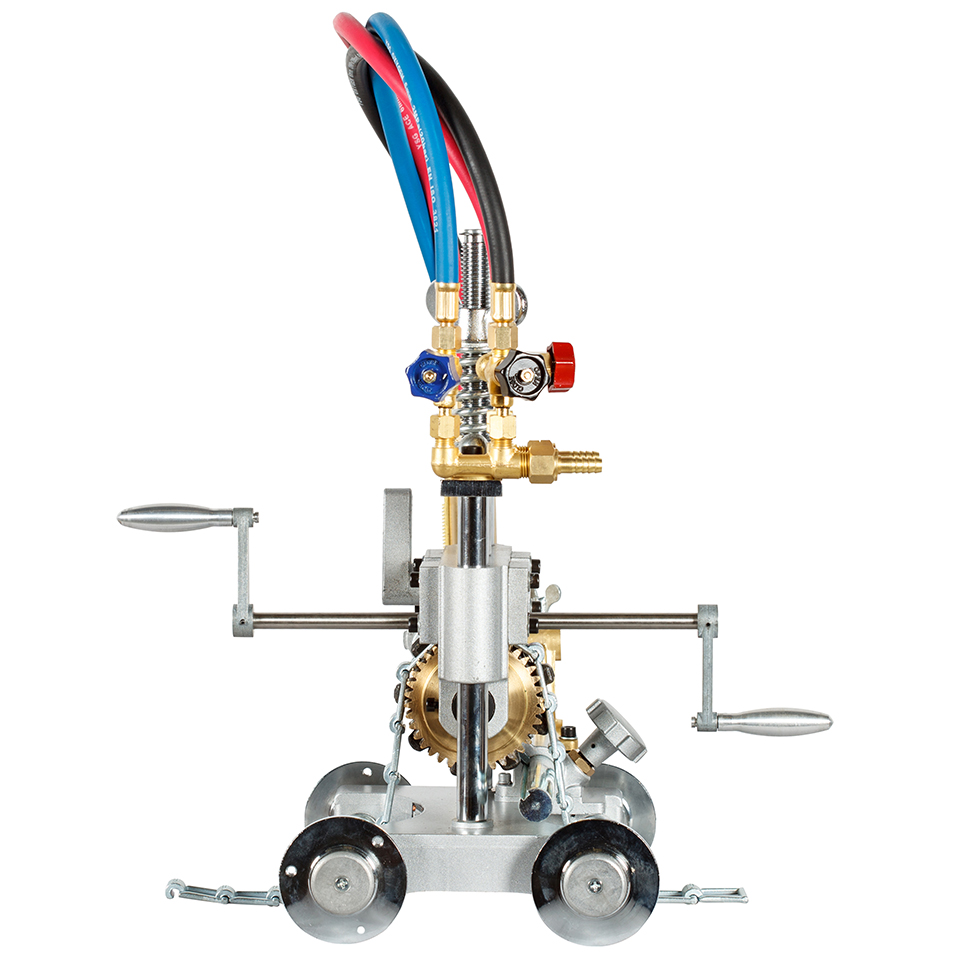

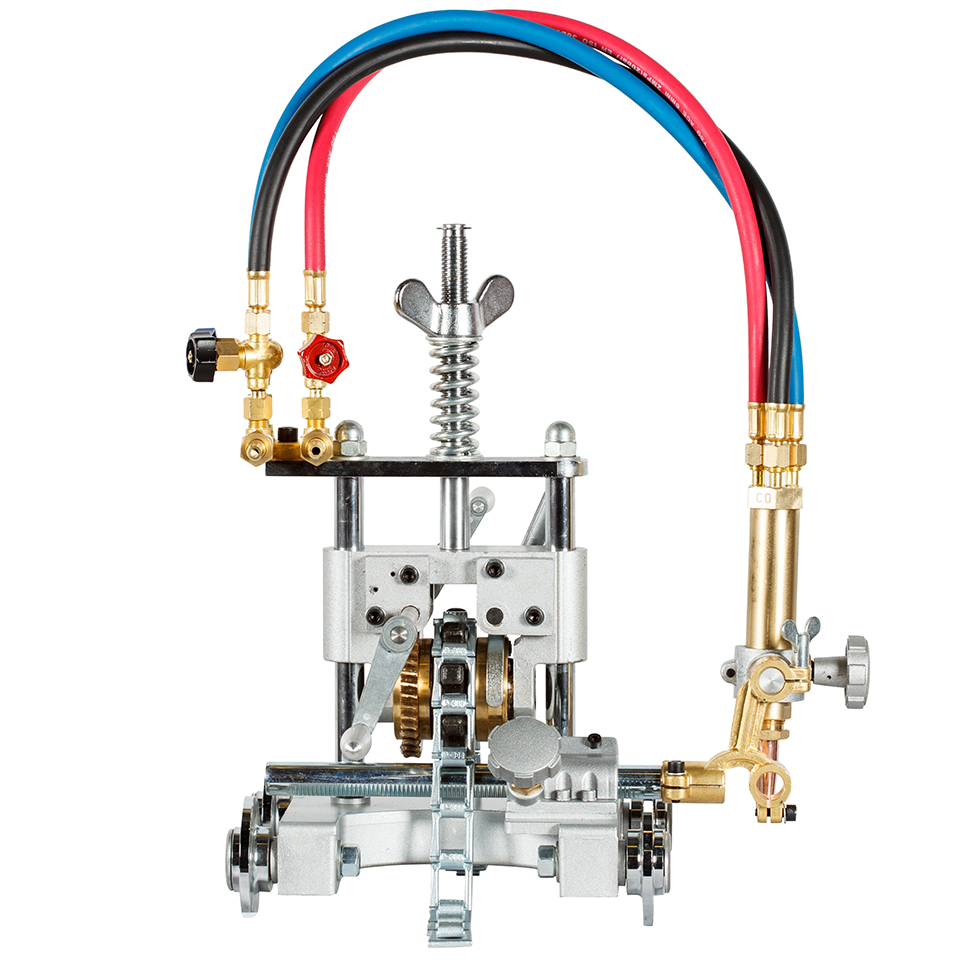

Машина термической резки CG2-11G для труб диаметром до 600 мм. Диапазон диаметров разрезаемых труб возможно увеличить до 1420 мм с дополнительным комплектом направляющей цепи. Машина способна производить рез и одновременное снятие фаски. Машина CG2-11G активно применяется при резке стальных труб, при производстве котельного оборудования, в кораблестроении, нефтяной и химической промышленности. Ручной привод машины термической резки позволяет эксплуатировать её при полном отсутствии электропитания.
КЛЮЧЕВЫЕ ОСОБЕННОСТИ:
- Быстрая установка и настройка машины.
- Нет необходимости тщательно подготавливать и очищать трубу в предполагаемом месте реза.
- Машинный резак комплектуется безопасными газосмесительными мундштуками внутрисоплового смешения для работы на горючем газе – пропан.
- Дополнительно машинный резак может комплектоваться мундштуками для работы на ацетилене.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Рабочий газ: | Пропан/Ацетилен |
| Привод: | Ручной |
| Перемещение: | Цепь |
| Количество резаков, шт: | 1 |
| Горизонтальное перемещение резака, мм: | до 100 |
| Вертикальное перемещение резака, мм: | до 50 |
| Поперечное перемещение резака, мм: | до 150 |
| Угол наклона резака,°: | до 45 |
| Диаметр разрезаемых труб, мм: | 160-600 |
| Толщина стенок разрезаемых труб, мм: | до 50 |
| Габаритные размеры машины, мм: | 250х250х400 |
| Вес машины, кг: | 10,5 |
КОМПЛЕКТ ПОСТАВКИ:
- Машина термической резки CG2-11G в сборе – 1 шт.
- Руководство по эксплуатации – 1 шт.
- Набор для чистки мундштуков - 1 шт.
- Торцевой гаечный ключ - 1 шт.
- Отвертка для сборки машины - 1 шт.
- Мундштуки пропановые газосмесительные № 1РМ и № 2РМ – 1/1 шт.
Машина термической резки состоит из
- Каретка с ручным приводом – 1 шт.
- Суппорт резака со штангой – 1 шт.
- Коллектор газовый с вентилями – 1 шт.
- Комплект газовых рукавов с развальцованными присоединительными гайками (L=600 мм, 3 шт) – 1 комп.
- Резак машинный с зубчатой рейкой – 1 шт.
- Цепь для труб диаметром до 600 мм (комплект из 80 звеньев) – 1 шт.
