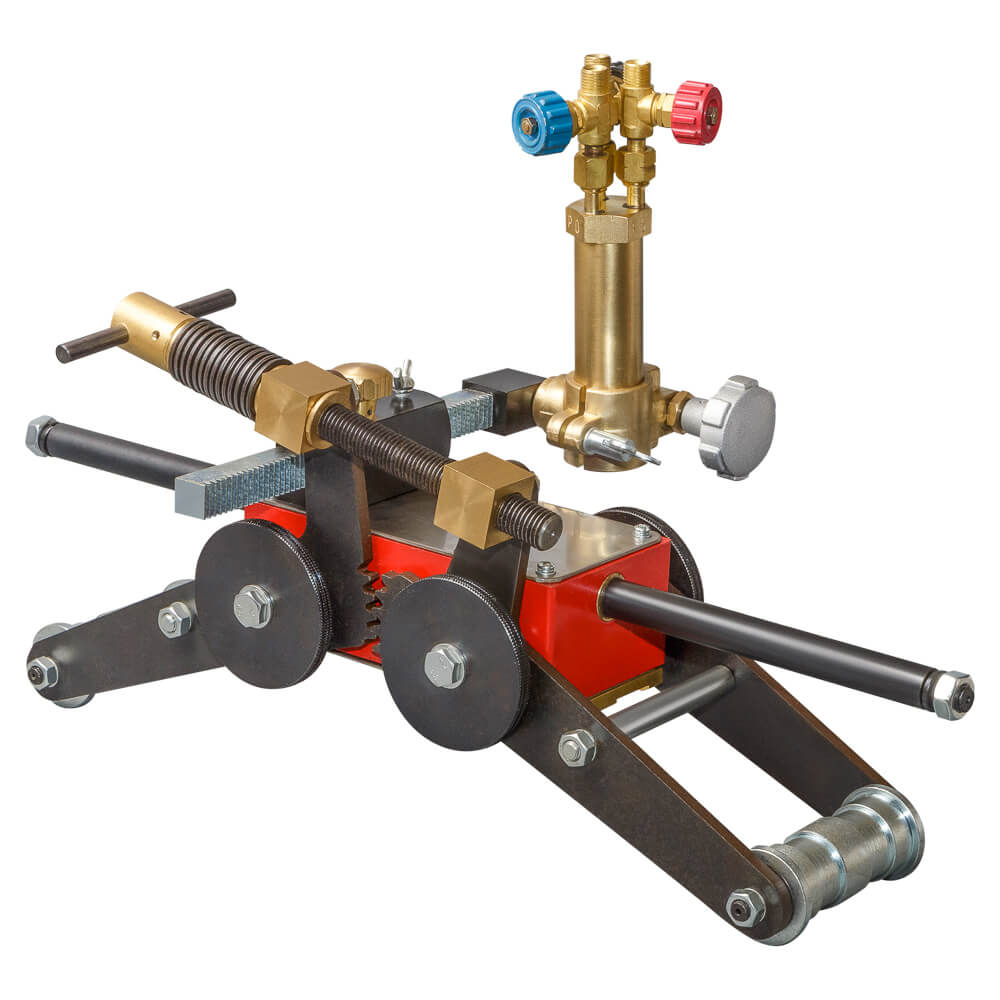

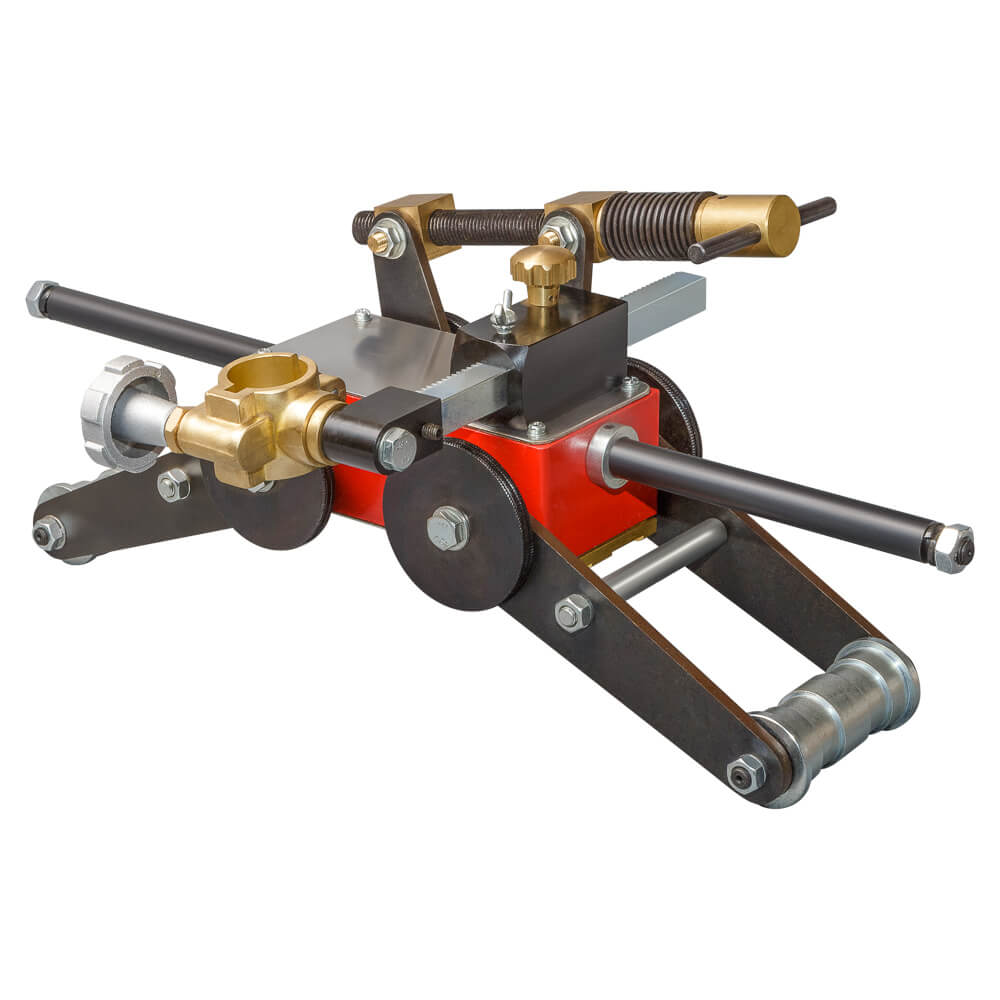

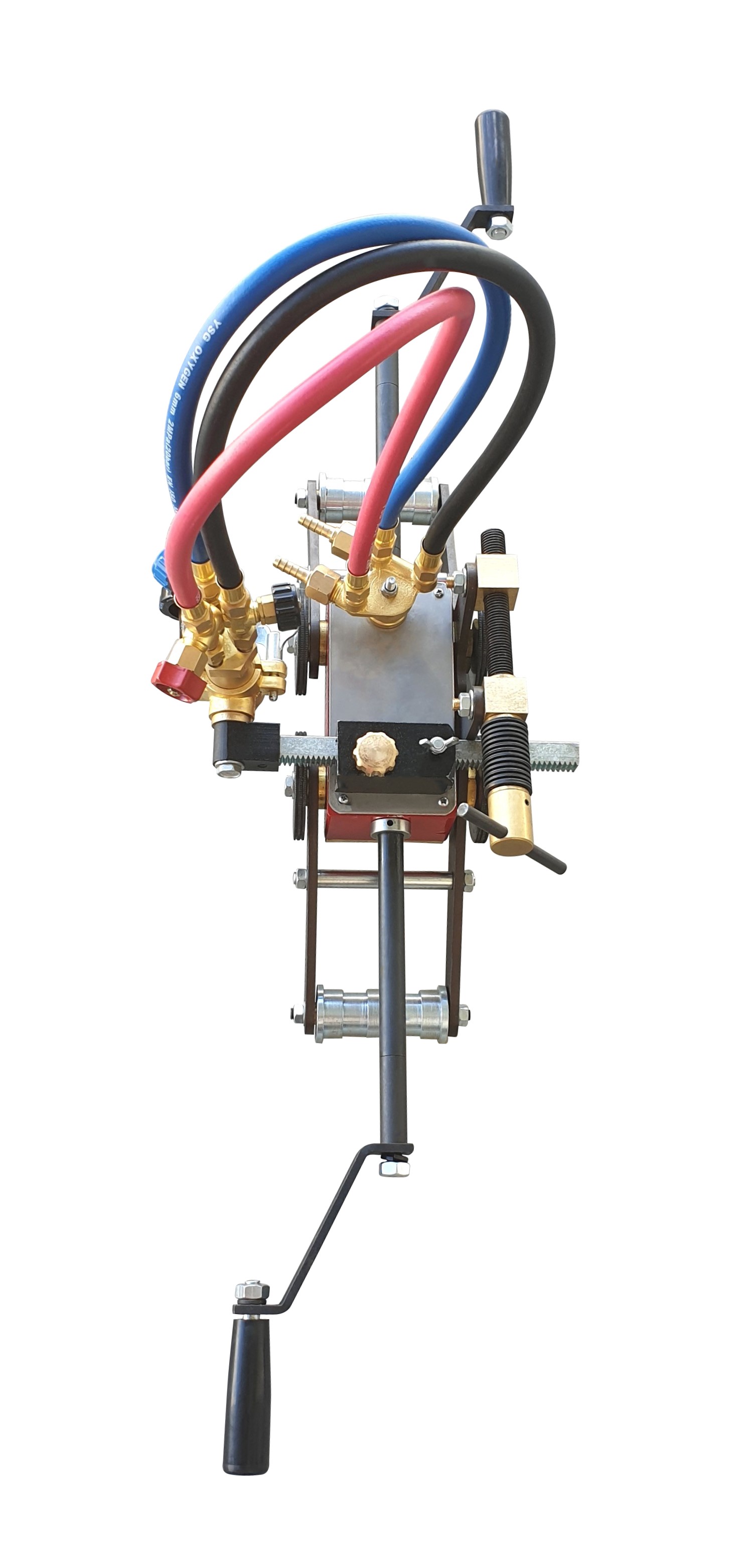

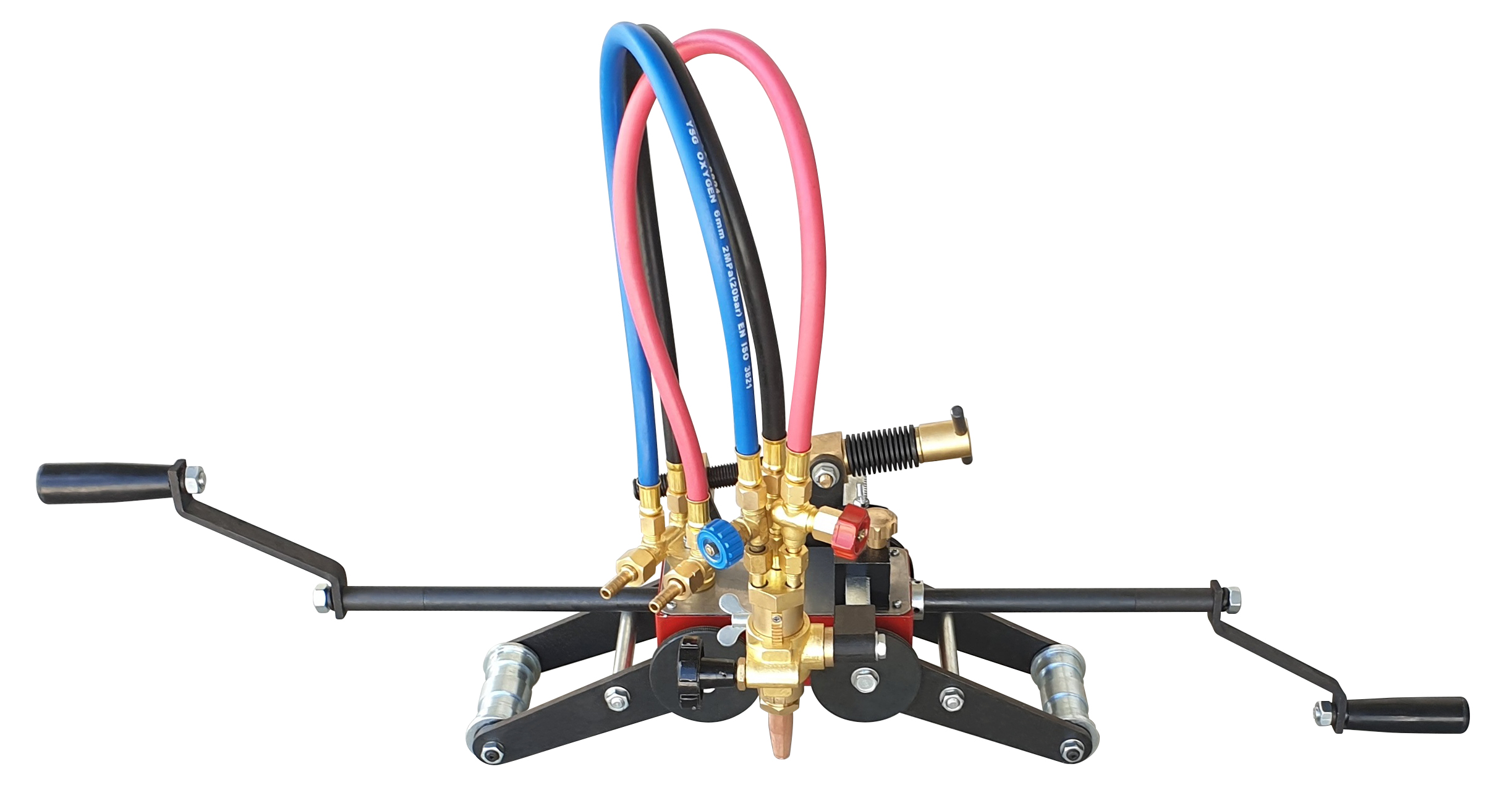

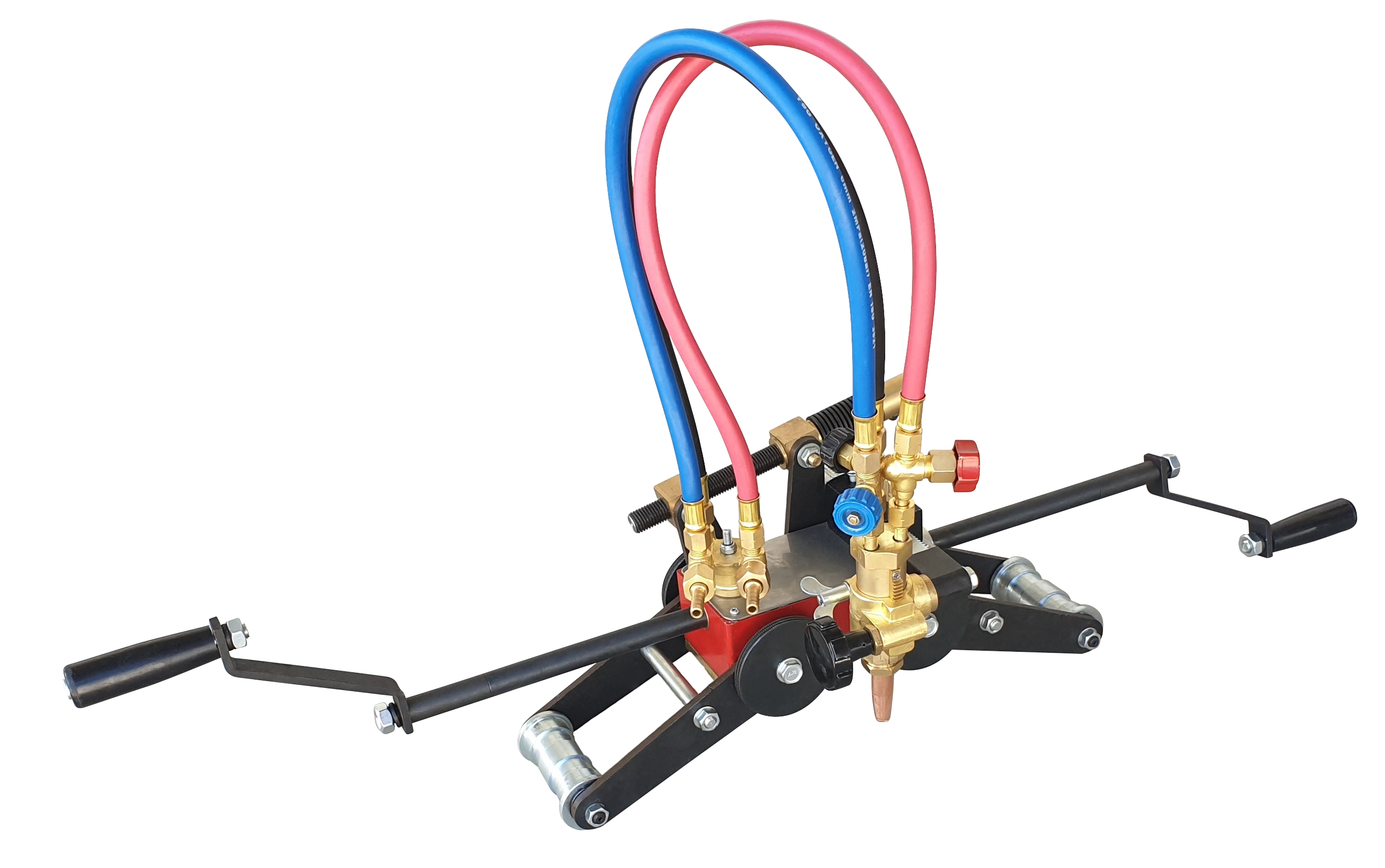

Машина термической резки CG2-11L для труб требующей небольшого отклонения от радиальной оси, ограниченного свободного пространства вокруг трубы, или резки вертикальных труб и труб большого диаметра. Максимальный диаметр разрезаемых труб может составлять 1400 мм. Машина CG2-11L используется для резки труб с толщиной стенки до 25 мм. Активное применение машина нашла при резке стальных труб среднего и большого диаметра, при производстве котельного оборудования, в кораблестроении, нефтяной и химической промышленности. Для резки труб диаметром более 600 мм необходимо приобретать дополнительный бандаж.
КЛЮЧЕВЫЕ ОСОБЕННОСТИ:
- Резка труб большого диаметра или в условиях ограниченного пространства.
- Быстрая установка и настройка машины.
- Машинный резак комплектуется безопасными газосмесительными мундштуками внутрисоплового смешения для работы на горючем газе – пропан.
- Дополнительно машинный резак может комплектоваться мундштуками для работы на ацетилене.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Рабочий газ: | Пропан/Ацетилен |
| Привод: | Ручной |
| Перемещение: | Цепь |
| Количество резаков, шт: | 1 |
| Горизонтальное перемещение резака, мм: | до 100 |
| Вертикальное перемещение резака, мм: | до 50 |
| Поперечное перемещение резака, мм: | до 150 |
| Угол наклона резака,°: | до 45 |
| Диаметр разрезаемых труб, мм: | 160-600 |
| Толщина стенок разрезаемых труб, мм: | до 50 |
| Габаритные размеры машины, мм: | 250х250х400 |
| Вес машины, кг: | 10,5 |
КОМПЛЕКТ ПОСТАВКИ:
- Машина термической резки CG2-11L в сборе
- Руководство по эксплуатации – 1 шт.
Машина термической резки состоит из
- Каретка с ручным приводом – 1 шт.
- Суппорт резака со штангой – 1 шт.
- Коллектор газовый с вентилями – 1 шт.
- Комплект газовых рукавов с развальцованными присоединительными гайками – 3 шт. по 600 мм.

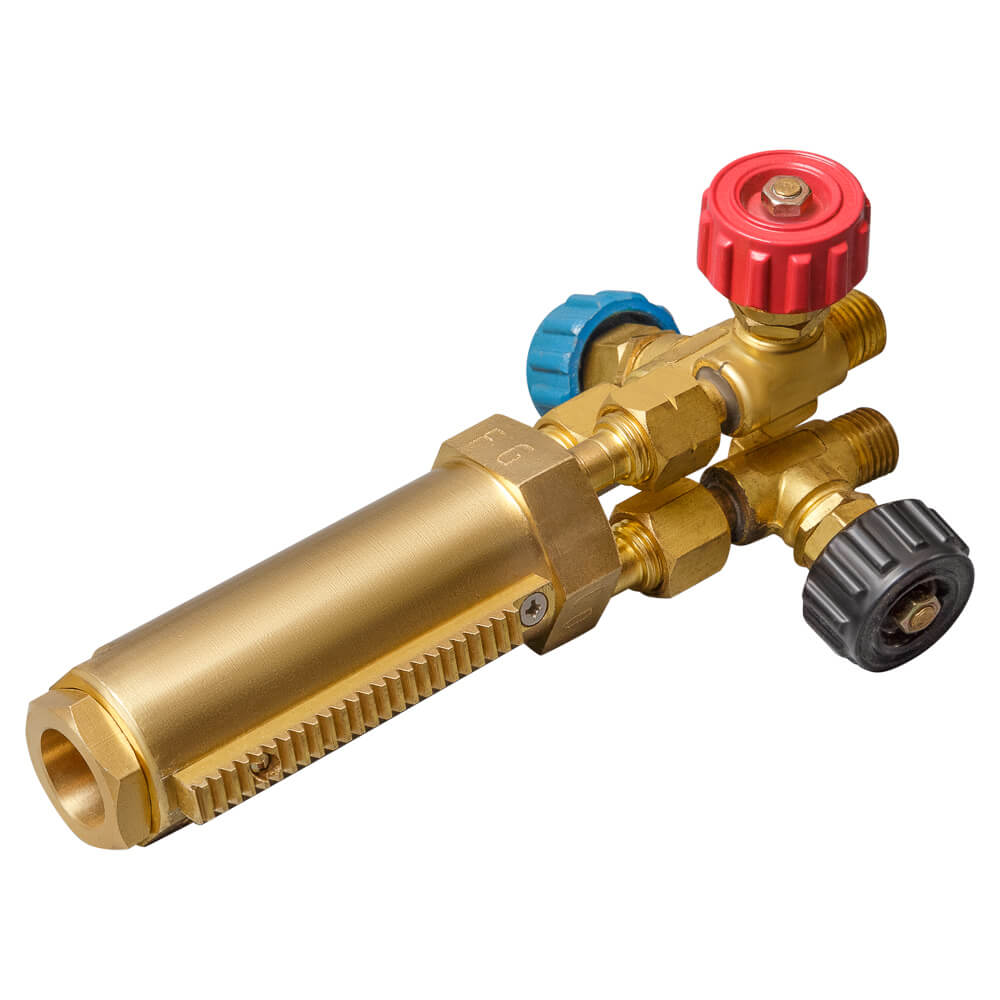

- Резак машинный с зубчатой рейкой – 1 шт.
- Мундштуки пропановые газосмесительные № 2РМ – 1 шт.
- Бандаж для фиксации машины на трубе (L=2,2 м) – 1 шт.
