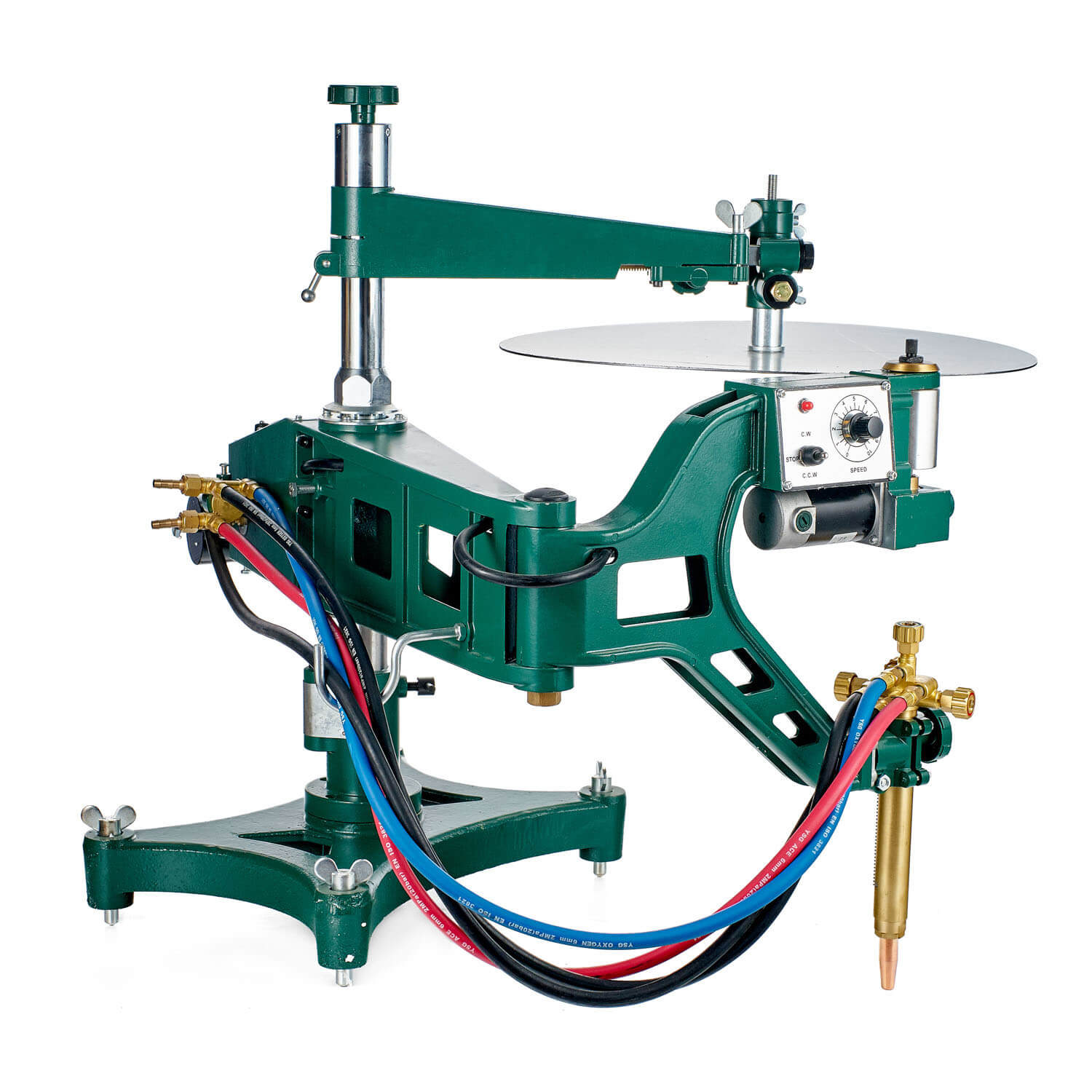

Машина термической резки CG2-150 для вырезки деталей из листового проката по заранее изготовленному шаблону. С помощью машины можно вырезать различные детали по шаблону с высокой точностью и качеством реза. Применение машины возможно в машиностроении, судостроении, вагоностроении, производстве нефти, металлургии и других индустриях промышленности, где необходимо вырезать одну деталь многократно.
КЛЮЧЕВЫЕ ОСОБЕННОСТИ:
- На машине установлен машинный резак с газосмесительными мундштуками с маркировкой 2PM для работы на пропан/метане.
- Корпус машины термической резки выполнен из алюминиевого сплава для уменьшения веса и комфортной транспортировки при работе.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Рабочий газ: | Пропан/Ацетилен |
| Привод: | Ручной |
| Перемещение: | Цепь |
| Количество резаков, шт: | 1 |
| Горизонтальное перемещение резака, мм: | до 100 |
| Вертикальное перемещение резака, мм: | до 50 |
| Поперечное перемещение резака, мм: | до 150 |
| Угол наклона резака,°: | до 45 |
| Диаметр разрезаемых труб, мм: | 160-600 |
| Толщина стенок разрезаемых труб, мм: | до 50 |
| Габаритные размеры машины, мм: | 250х250х400 |
| Вес машины, кг: | 10,5 |
КОМПЛЕКТ ПОСТАВКИ:
- Машина термической резки CG2-150 в сборе
- Руководство по эксплуатации – 1 шт.
Машина термической резки состоит из

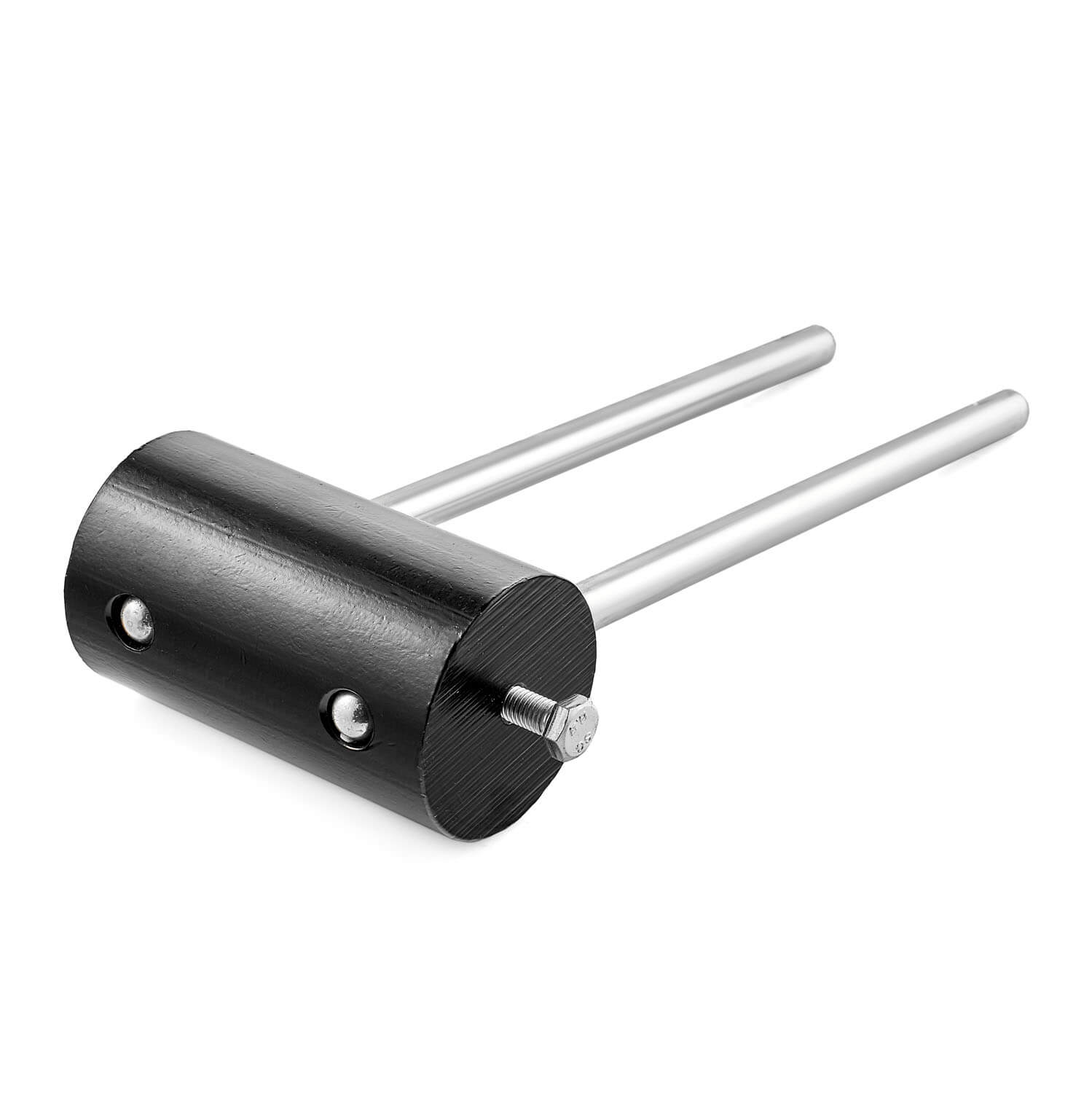

- Станина с колонной и противовес – 1 шт.
- Поворотная (регулируемая) часть машины с шарнирным поворотным элементом – 1 шт.
- Коллектор газовый с 3-мя вентилями – 1 шт.

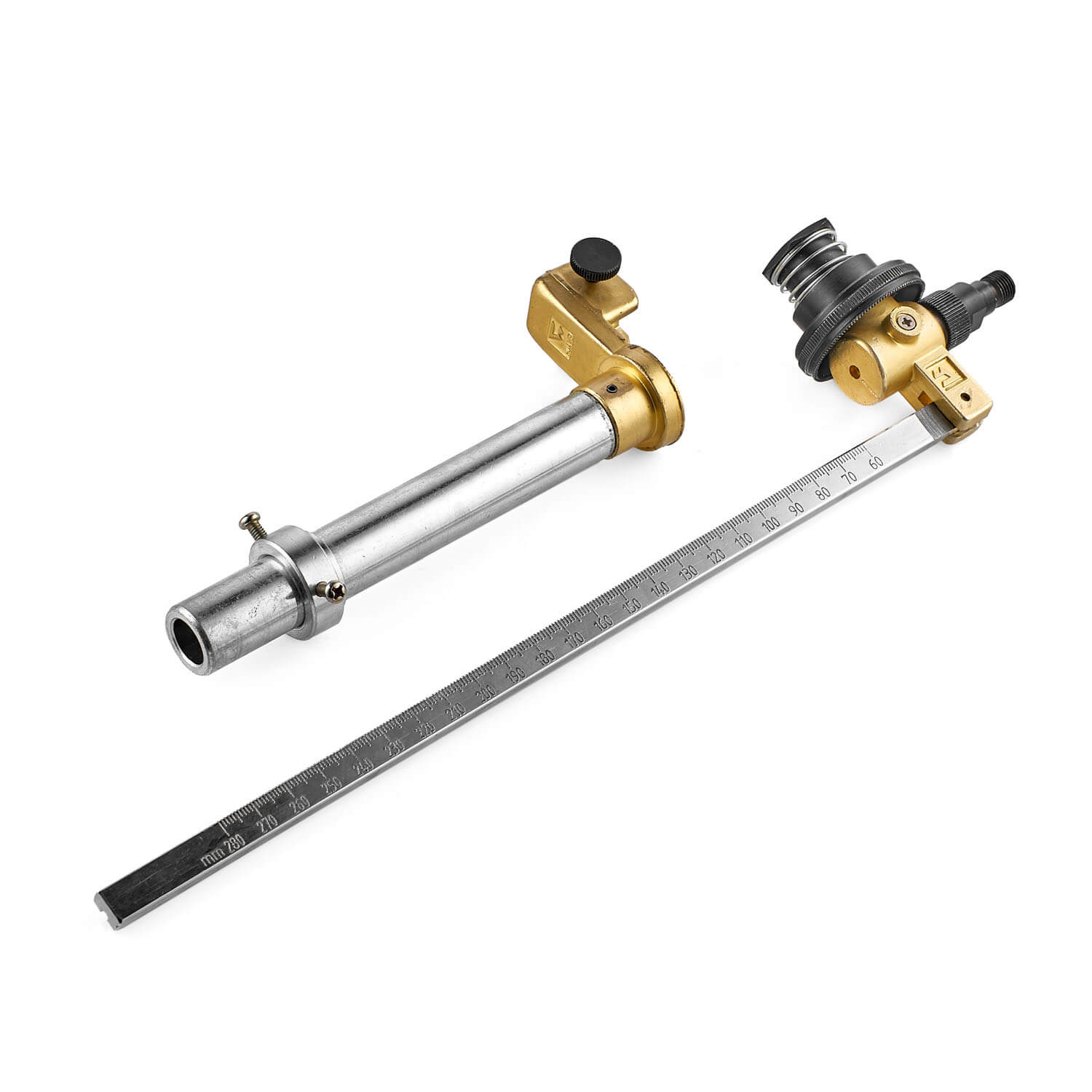

- Суппорт резака – 1 шт.
- Резак – 1 шт.
- Комплект рукавов (L=1000 мм, 3 шт.) – 1 комплект

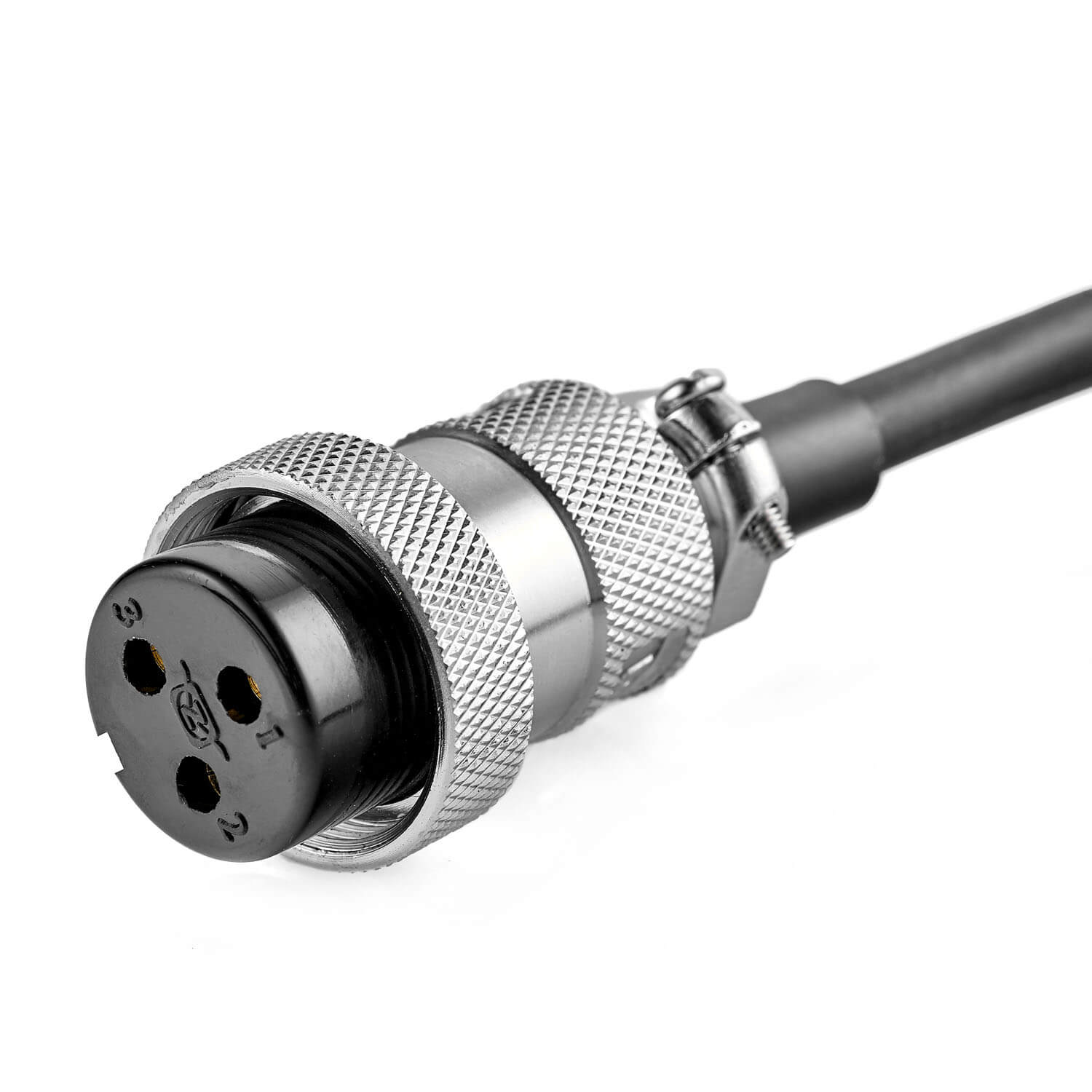

- Кабель (L=5000 мм) – 1 шт.
- Мундштук пропановый газосмесительный № 2РМ – 1 шт.
- Набор для чистки мундштуков – 1 шт.
- Торцевой гаечный ключ – 1 шт.
- Отвертка для сборки машины – 1 шт.
