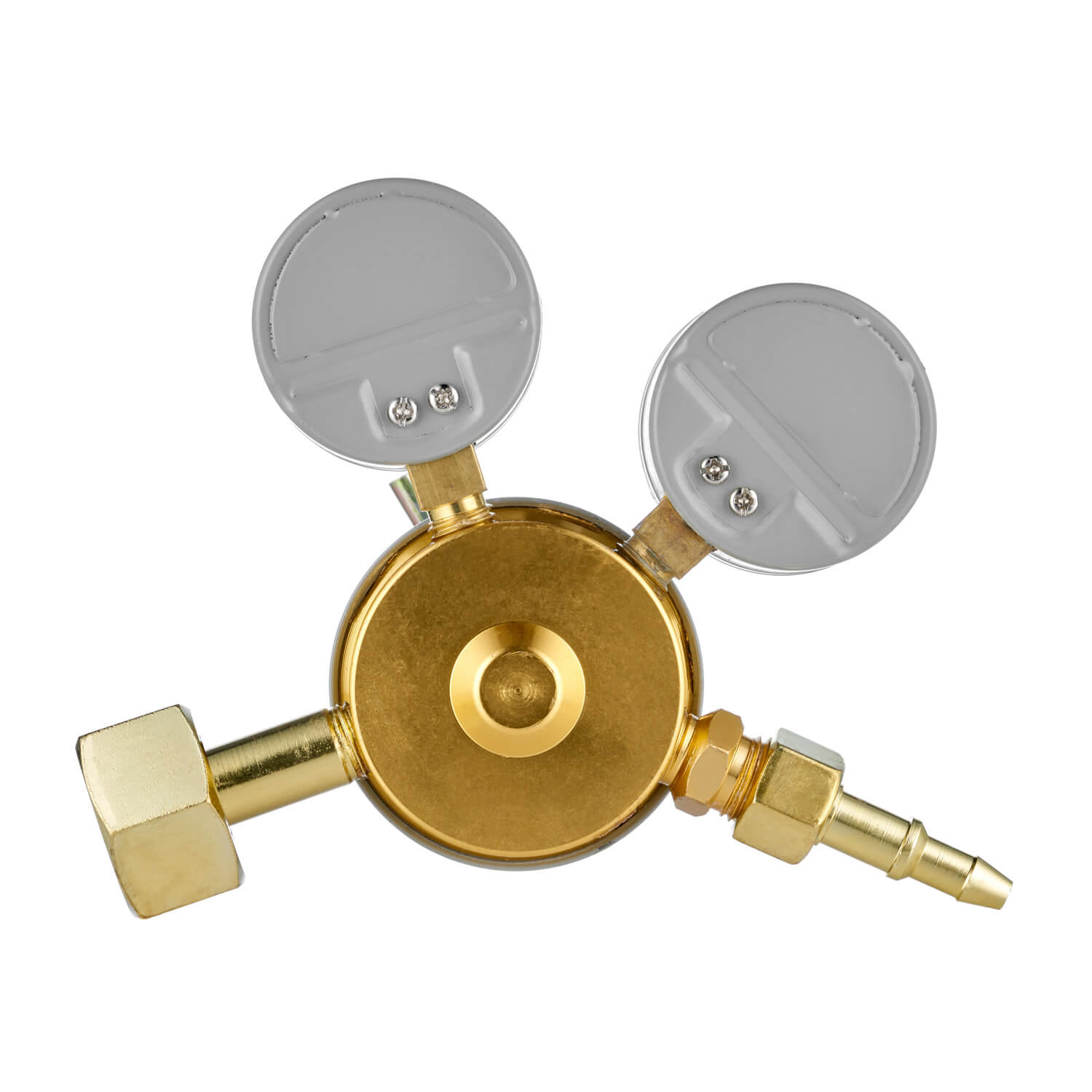

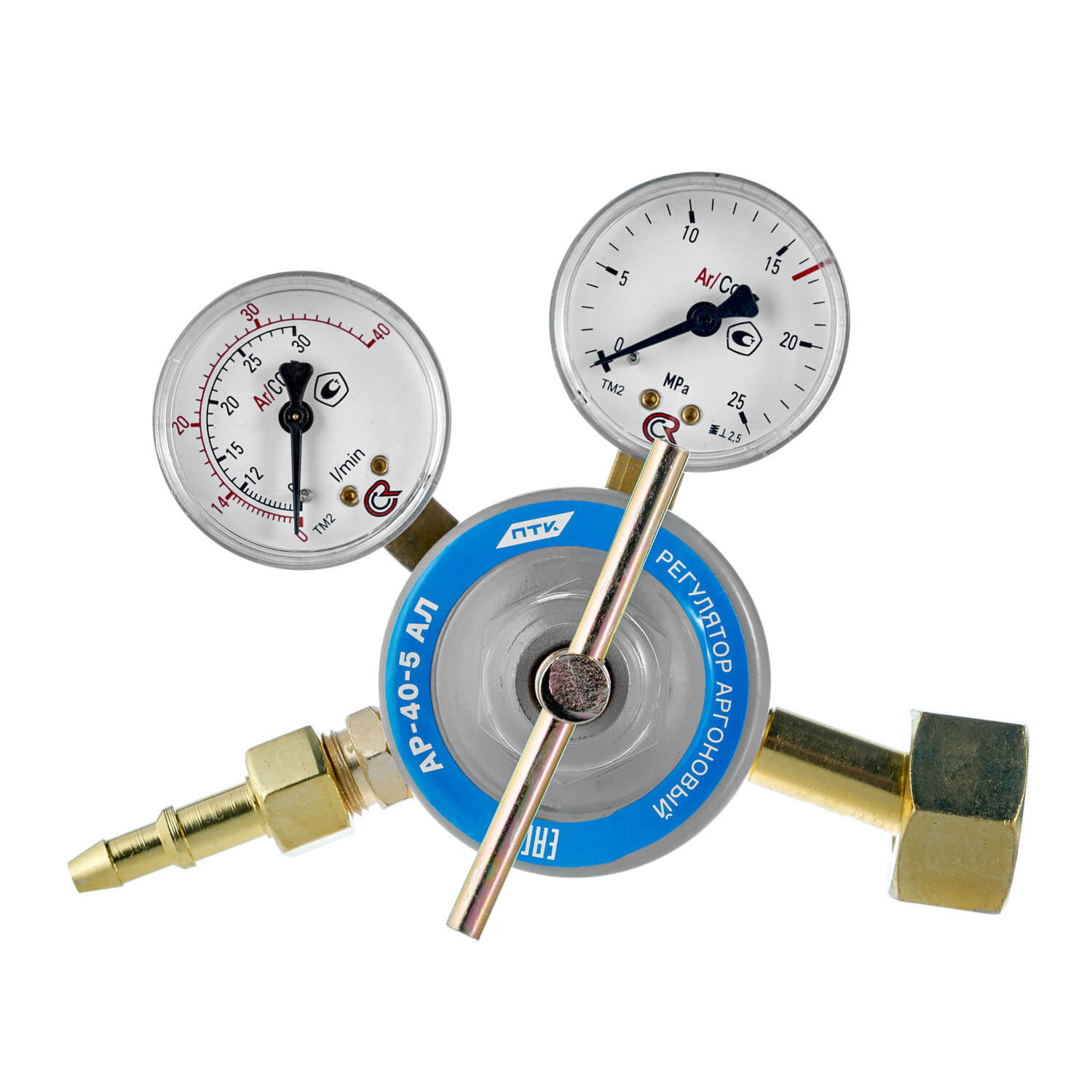

Регулятор расхода газа ПТК АР-40-5 АЛ с манометром и манометром-расходомером. Алюминиевый корпус. Поставляется в комплекте с универсальным ниппелем.Регулятор расхода газа ПТК АР-40-5 АЛ используется для понижения газа и автоматического поддержания постоянным заданного расхода при питании постов и установок в среде защитных газов. При давлении в 1,6 МПа происходит срабатывание предохранительного клапана.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Редуцирующий газ: | Аргон |
| Наибольшая пропускная способность, л/мин (м³/ч): | 40 (2,4) |
| Наибольшее давление газа на входе, МПа (кгс/см²): | 20 (200) |
| Наибольшее рабочее давление газа, МПа (кгс/см²): | 1,25 (12,5) |
| Давление срабатывания предохранительного клапана, МПа (кгс/см²): | 1,6 (16,0) |
| Присоединение к баллону: | Радиальное |
| Присоединительные размеры на входе - гайка накидная с внутренней резьбой: | G3/4-B |
| Присоединительные размеры на выходе - штуцер с гайкой (резьба) и ниппель (ø мм): | M16х1,5 и ниппель 6/9 |
| Вес нетто, кг: | 0,56 |
| Габариты регулятора в собранном виде, мм: | 165х120х100 |
КЛЮЧЕВЫЕ ОСОБЕННОСТИ:
- Регулятор расхода газа укомплектован универсальным ниппелем, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников.
- Регулятор упакован в индивидуальную картонную коробку, что исключает бой манометров и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
КОМПЛЕКТ ПОСТАВКИ:
- Регулятор расхода газа АР-40-5 АЛ в сборе – 1 шт.
- Руководство по эксплуатации – 1 шт.
