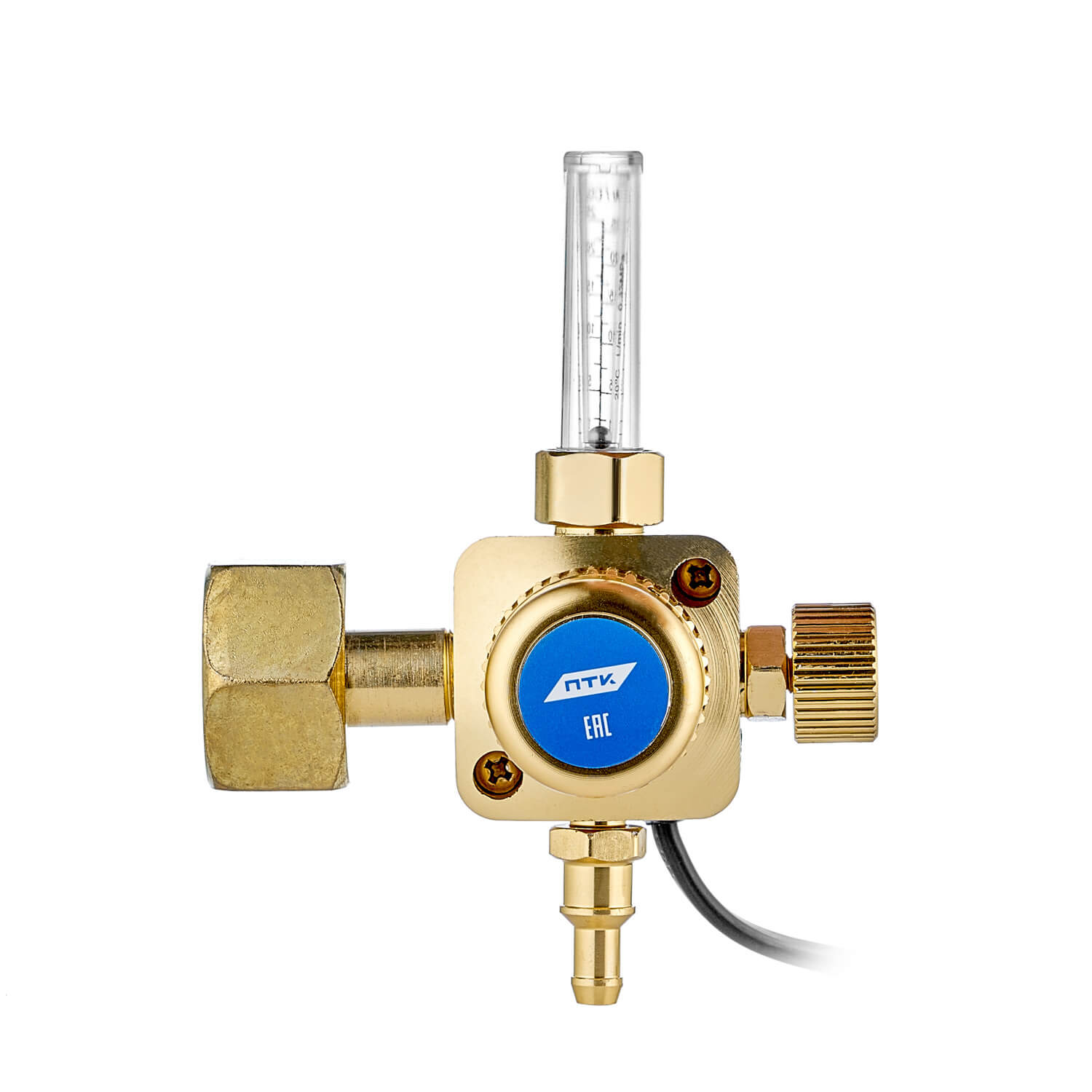

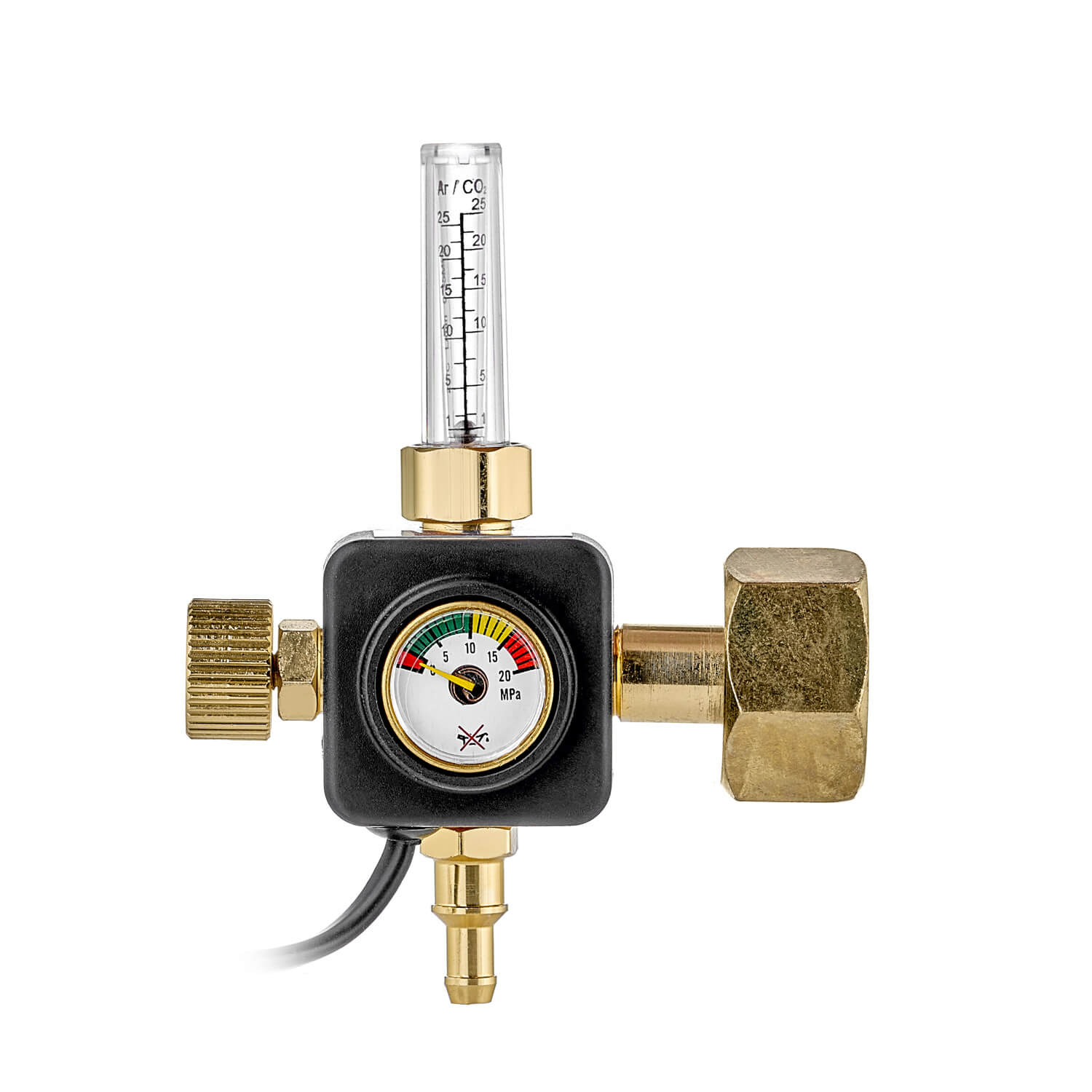

Регулятор расхода газа У-30/АР-30-П-1Р МИНИ это универсальный регулятор расхода газа с одним ротаметром для углекислоты и аргона и подогревателем на 36В. Радиальное подключение. Отличается уменьшенными габаритами и весом. Регулятор расхода газа У-30/АР-30-П-1Р МИНИ используется для понижения газа и автоматического поддержания постоянным заданного расхода при питании постов и установок в среде защитных газов. Колба ротаметра изготовлена из прочного пластика, которая имеет две шкалы Ar/CO2. В корпус регулятора встроен подогреватель на 36В. Электроподогреватель обеспечивает работоспособность регулятора при низких температурах окружающей среды (до -20°С).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Редуцирующий газ: | Углекислый газ/Аргон |
Наибольшая пропускная способность, л/мин (м³/ч): | 25/25 (1,5/1,5) |
Наибольшее давление газа на входе, МПа (кгс/см²): | 15 (150) |
Наибольшее рабочее давление газа, МПа (кгс/см²): | 0.35 (3.5) |
Давление срабатывания предохранительного клапана, МПа (кгс/см²): | 0,6 (6,0) |

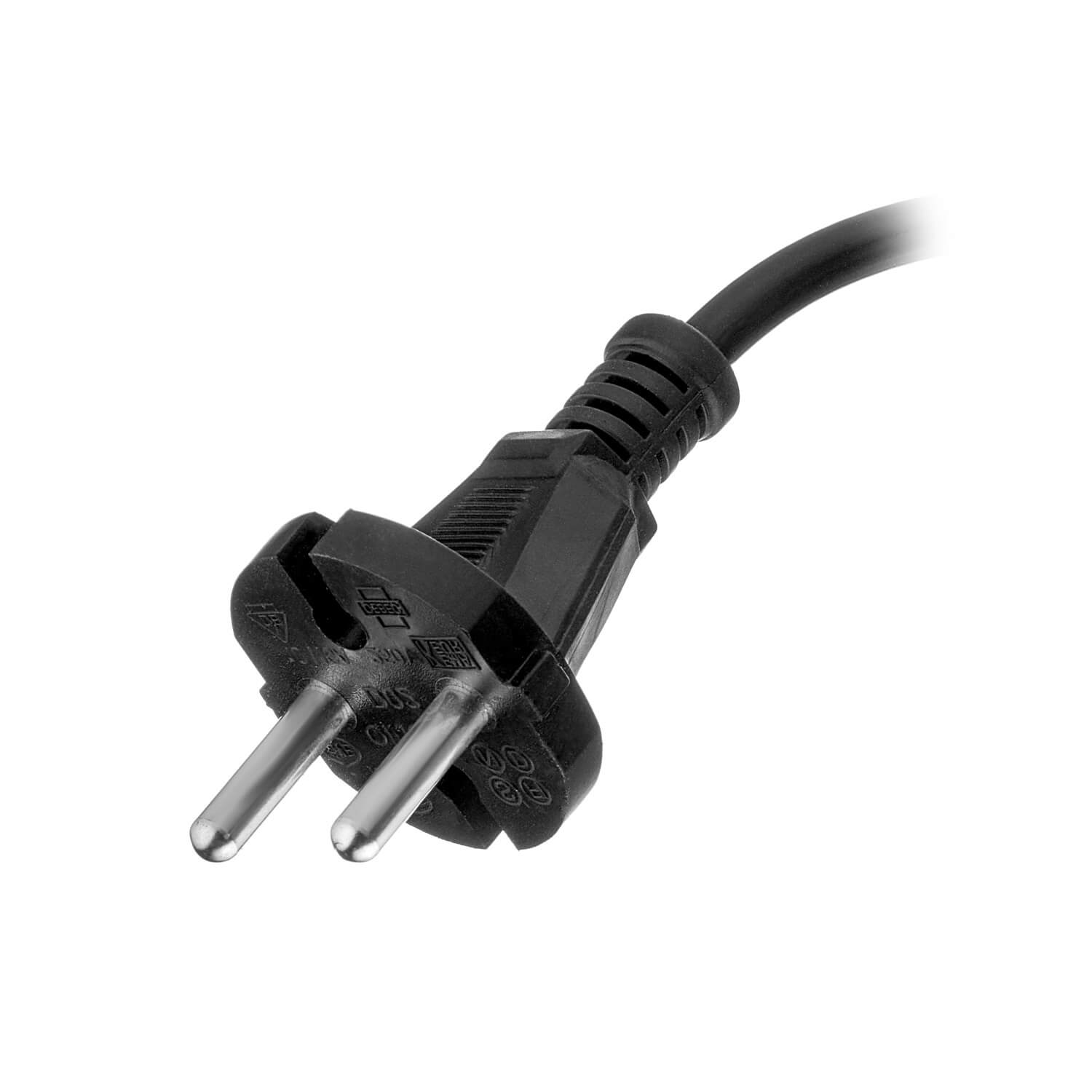

Напряжение на электроподогреватель, В: | 36 |
Потребляемая мощность, Вт (не более): | 200 |
Длина кабеля, см: | |
Присоединение к баллону: | Радиальное |
Присоединительные размеры на входе - гайка накидная с внутренней резьбой: | G3/4-B |
Присоединительные размеры на выходе - ниппель (ø мм): | Ниппель несъемный 6/9 |
Вес нетто, кг: | 0,36 |
Габариты регулятора в собранном виде, мм: | 100х65х130 |
КЛЮЧЕВЫЕ ОСОБЕННОСТИ:
- Регулятор расхода газа укомплектован универсальным ниппелем, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников.
- Регулятор упакован в индивидуальную картонную коробку, что исключает бой манометров и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
КОМПЛЕКТ ПОСТАВКИ:
- Регулятор расхода газа У-30/АР-30-П-1Р МИНИ – 1 шт.
- Руководство по эксплуатации – 1 шт.
